三叶吊扇CFD仿真用简化结构设计

　　日常接触的吊扇设计中，面向CFD仿真的简化结构和常规量产结构有明确的设计边界区分，这套吊扇总成就是典型的流体仿真专用简化模型，完全剔除了内部电机绕组、减速机构、接线端子、安装预埋件等不参与流场计算的内部结构，仅保留参与气流交互的外部轮廓与安装基准特征，能大幅降低流体网格划分的工作量，同时避免内部细碎特征导致的网格畸变、计算残差不收敛等常见仿真问题。

　　从实际应用场景来看，这类简化模型主要用于大空间通风的流场验证环节，比如工业厂房高位通风、大型商超公共区域气流组织优化、学校食堂大空间降温方案验证、仓储区域空气循环效果模拟等场景，不需要还原吊扇的内部传动与电气结构，只需要准确还原叶片的翼型截面、安装倾角、叶尖到中心盘的径向尺寸、整体吊装后的离地高度边界，就可以完成不同转速下的覆盖范围、风速衰减梯度、气流循环路径的仿真计算，为实际安装点位排布、安装高度确定、转速参数匹配提供数据支撑，避免实际安装后出现通风死角、局部风速过高体感不适、区域空气循环效率不足等问题。

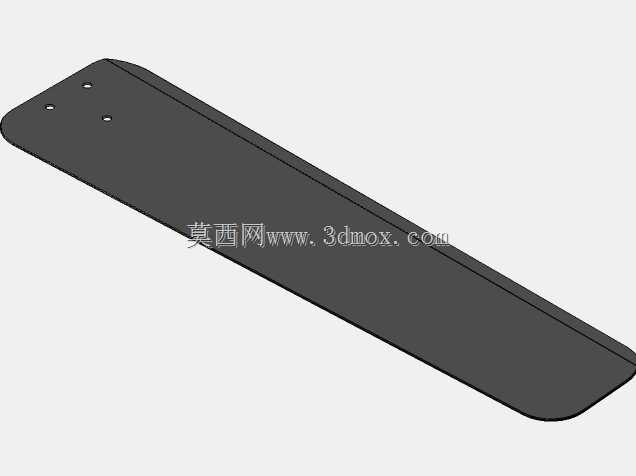

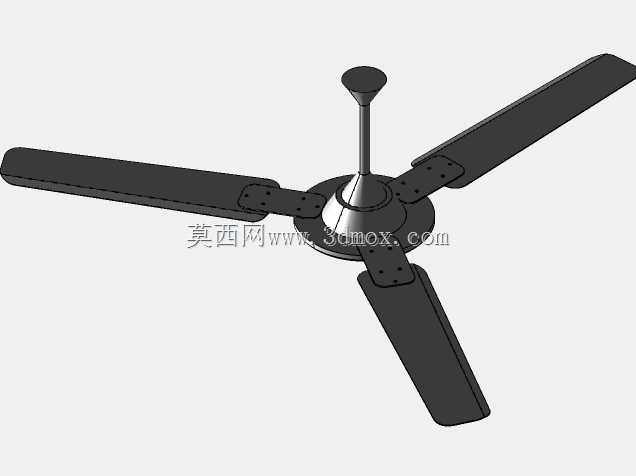

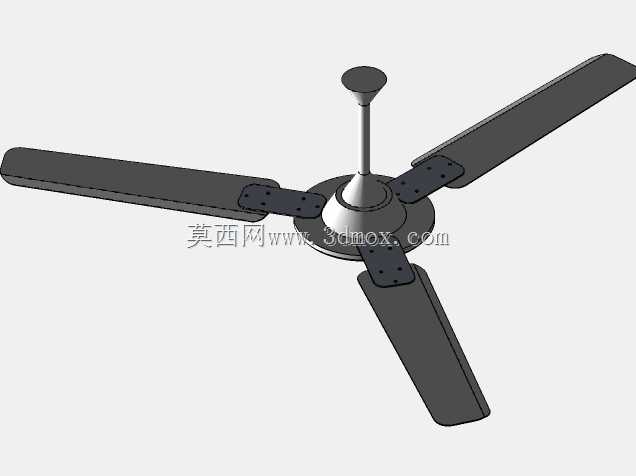

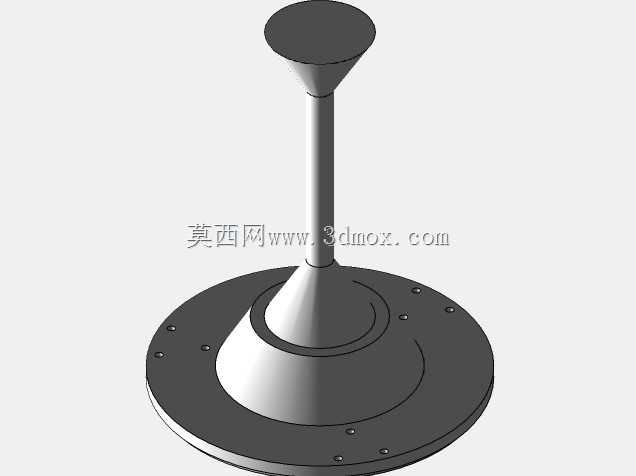

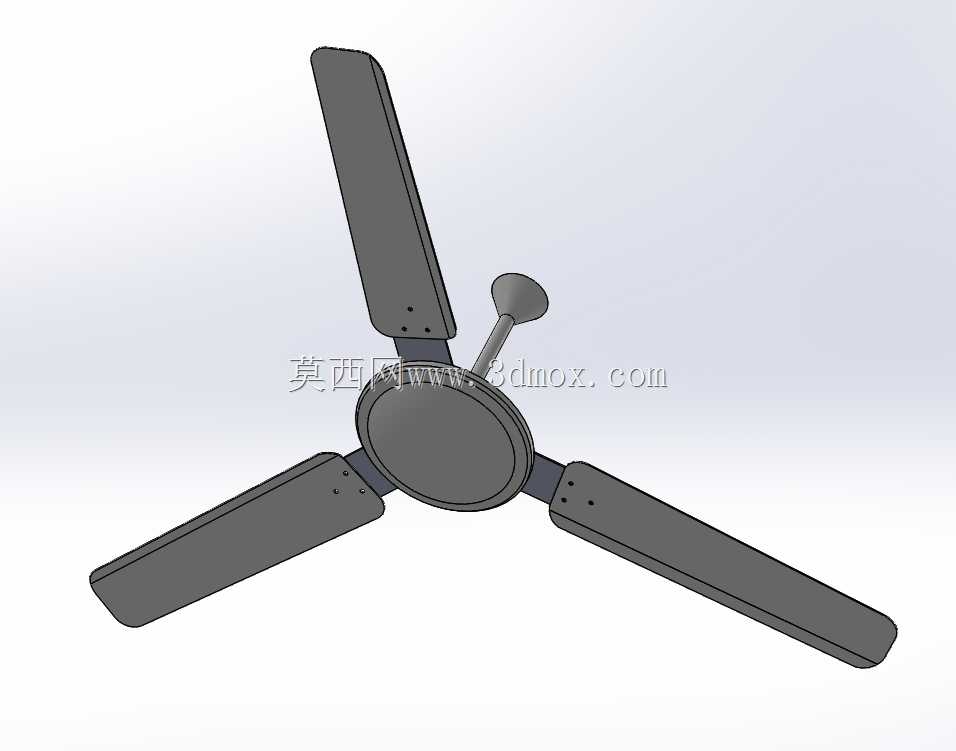

　　从功能特性来看，这套结构保留了三叶吊扇的核心流场作用特征：三片叶片沿中心电机盘周向120度均布，叶片采用等宽平直翼型设计，没有做复杂的叶尖扭角与翼型渐变，这种设计在仿真中可以更方便地控制变量，对比不同叶片倾角、不同转速下的流场差异；中心盘采用扁圆形流线轮廓，避免中心区域出现气流涡旋造成不必要的计算扰动；顶部保留的短吊杆特征，可用于模拟吊装结构对中心区域气流的遮挡影响，让仿真结果更贴近实际安装后的真实流场状态，不会因为忽略吊杆的扰流作用导致中心区域风速计算值偏高。

　　设计思路上完全围绕CFD仿真的需求做取舍：所有非流场交互的内部结构全部移除，所有外露轮廓做连续曲面处理，没有小的凸台、螺丝孔、拼接缝隙等细碎几何特征，这些特征在实际流场中对大空间气流组织的影响可以忽略，但在网格划分时会大幅增加网格数量，甚至在小特征处出现负网格导致计算失败；叶片与中心盘的连接位置做圆角过渡，避免直角连接位置的气流分离计算异常；整体模型的坐标系原点设置在吊装安装面中心，方便仿真时直接匹配建筑模型的吊顶安装基准，不需要额外做坐标对齐调整。

　　从安装边界与尺寸参考来看，这类仿真用吊扇模型的尺寸设定完全匹配常规民用与工业吊扇的通用安装规范：叶片旋转直径覆盖常规900mm到1400mm的主流家用、商用吊扇尺寸区间，吊杆长度可根据实际安装层高调整，安装面与吊顶平面完全贴合，叶片旋转平面与吊顶平面的预留间距满足常规吊扇的安装安全距离要求，不会在仿真中出现叶片与吊顶结构干涉的问题；叶片的安装倾角设定在常规吊扇的8到12度合理区间内，可根据仿真需求调整倾角参数，验证不同倾角下的送风距离与风量差异。

　　在实际工程应用中，这类简化模型还可以嵌套到整体建筑通风仿真项目中，作为大空间气流组织的扰动源部件使用，不需要单独对吊扇做精细化建模，大幅缩短整体项目的建模周期；同时因为剔除了内部结构，模型的曲面质量更高，在不同CFD软件中导入时不会出现几何破面、特征丢失等问题，兼容性更好。需要明确的是，这类模型不适合用于吊扇本身的结构强度校核、电机装配干涉检查、生产加工出图等场景，仅适用于流场仿真计算，这也是设计初期就明确的功能边界，避免模型被误用在不匹配的工程环节中。

　　在流场仿真过程中，这套模型的叶片表面可以直接设置旋转壁面边界条件，或者将整个叶片旋转区域设置为旋转参考系，不需要额外对内部结构做网格加密，在保证计算精度的前提下，能将单工况的计算时间缩短40%以上，对于需要做多工况参数对比的仿真项目来说，这种简化设计的效率优势非常明显。同时，平直叶片的设计也方便后续做参数化优化，比如调整叶片长度、宽度、倾角、数量等参数时，不需要重新处理复杂的曲面特征，能快速生成不同参数的对比模型，完成吊扇通风性能的优化迭代。
