Puch Maxi E50动力装置反向工程结构

　　这套动力结构的三维还原，最初是面向轻便两轮代步车的动力配套需求展开的，这类小排量动力单元早年广泛搭载在民用轻便摩托、助力自行车上，日常承担短距离通勤的动力输出任务，对结构紧凑度、低速扭矩输出、维护便捷性的要求远高于高功率性能取向的动力装置。做反向工程重构的时候，最先要捋清的是壳体的分模逻辑，整个曲轴箱采用左右对合的分体式结构，合箱面的密封槽、螺栓孔位的同轴度是建模时的核心校验点，毕竟这类风冷动力的壳体既要承担曲轴、传动齿轮的支撑作用，还要兼顾散热风道的导流、安装吊耳的载荷传递，一旦合箱面的形位公差控制不到位，实际装配后很容易出现渗油、曲轴运转卡滞的问题。

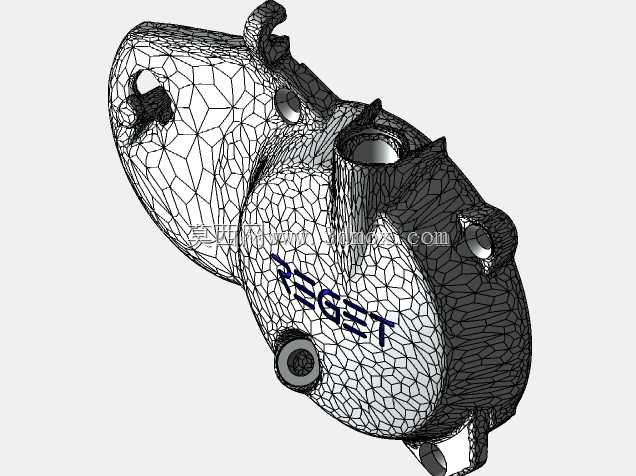

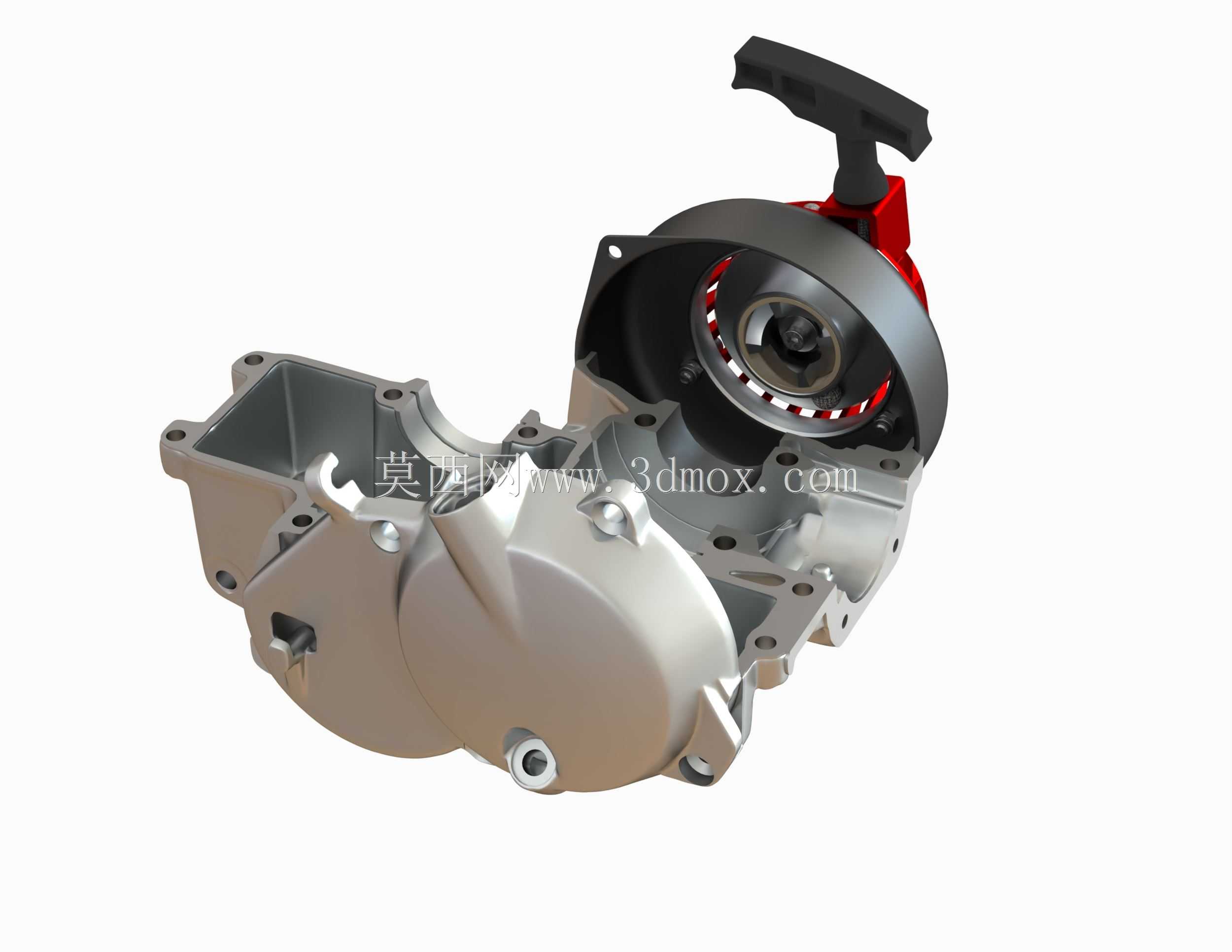

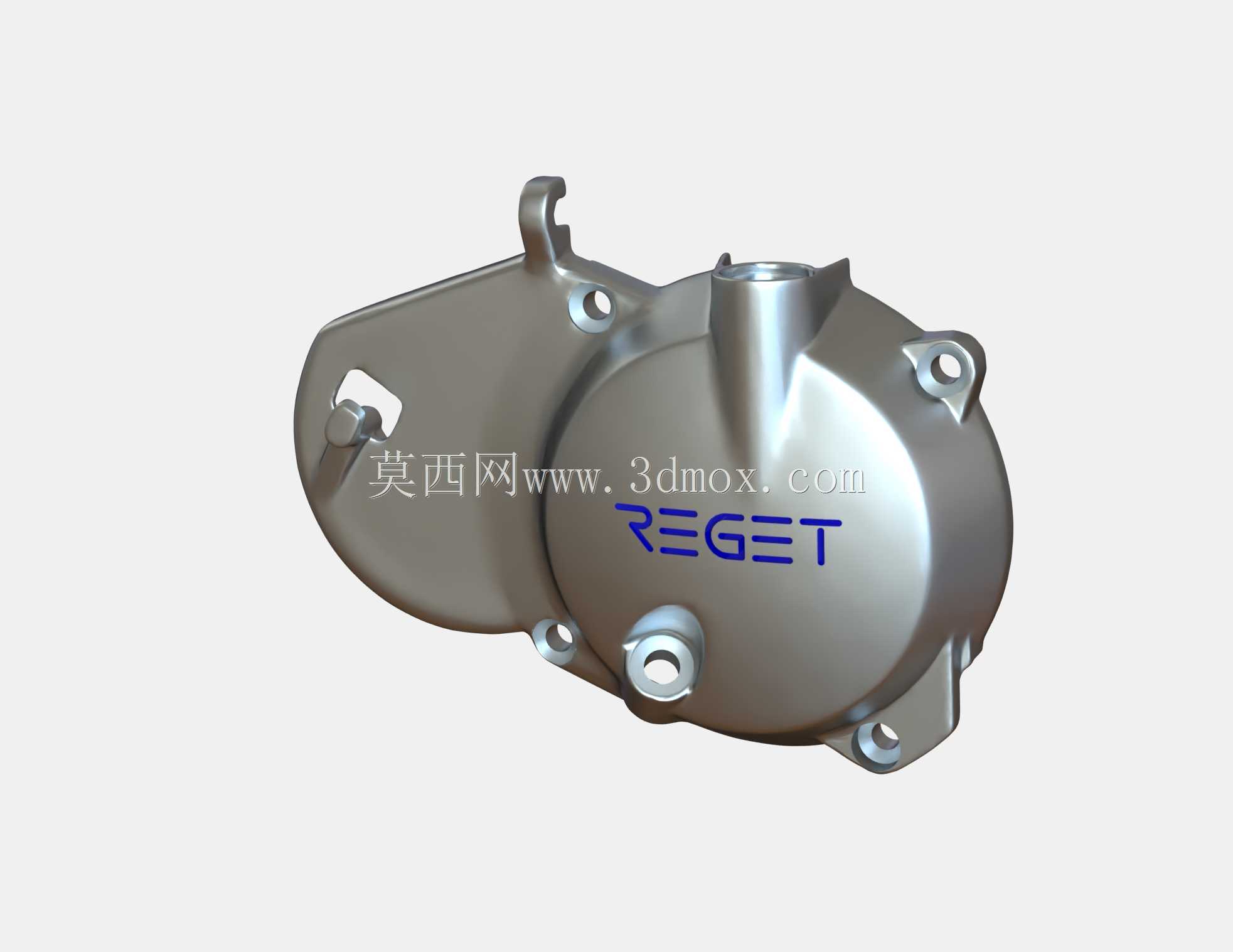

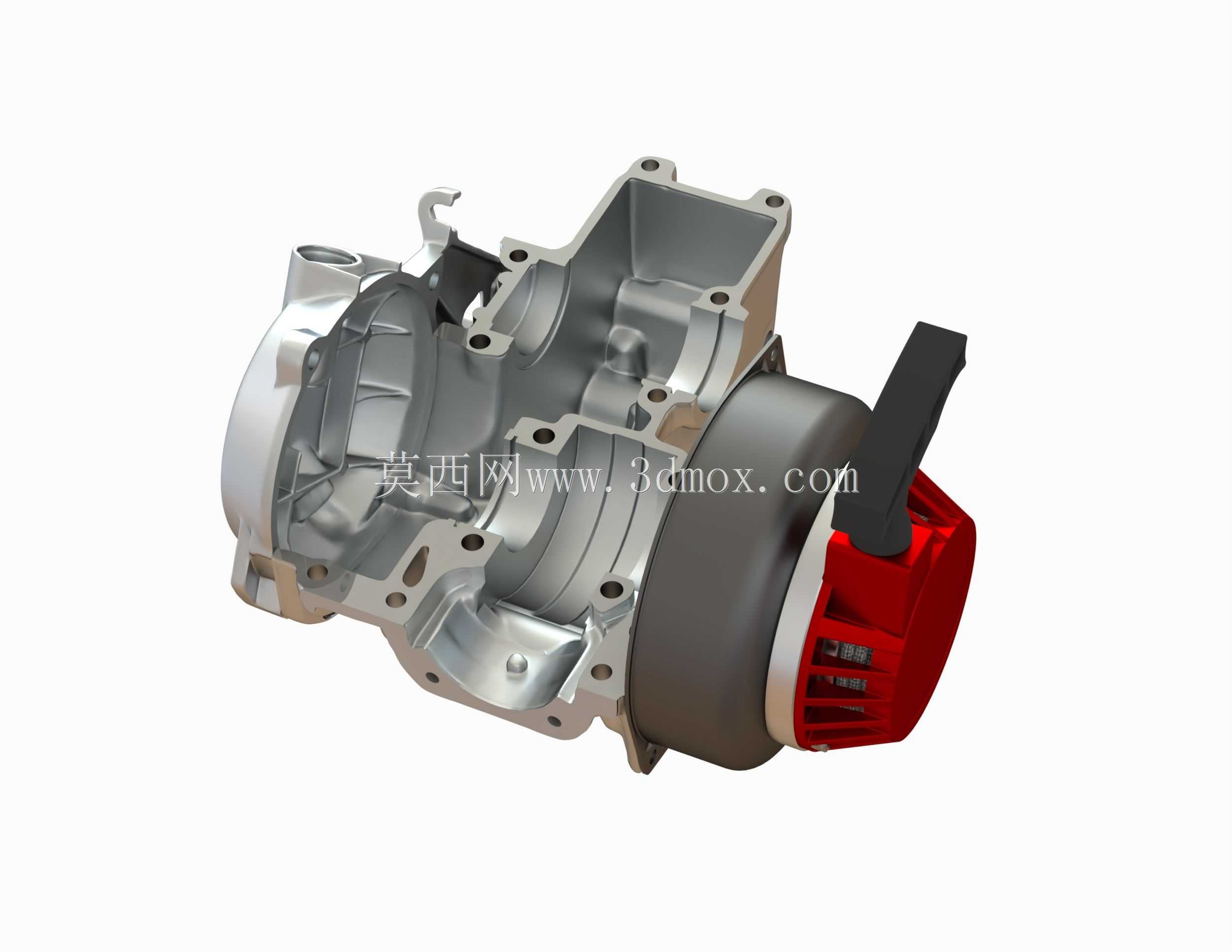

　　从结构布局来看，动力输出端和冷却端分置在壳体两侧，右侧的手拉启动结构集成了启动棘轮、回位卷簧的安装腔，建模时要特意留出启动拉绳的运动行程空间，避免拉绳伸缩时和壳体加强筋产生干涉；左侧的传动腔预留了链轮的安装位，和后轮传动组件对接的安装面做了止口设计，能保证传动链轮和后轮从动轮的平面度，减少链条运转时的偏磨问题。缸体连接面的螺栓孔采用不等距分布，能避免装配时出现错装的问题，散热鳍片的厚度和间距是参照原机的散热效率做的还原，毕竟这类强制风冷加自然风冷结合的结构，鳍片的散热面积直接对应长时间低速爬坡时的热稳定性，鳍片过密容易积灰堵塞影响散热，过疏则达不到额定的散热效率。

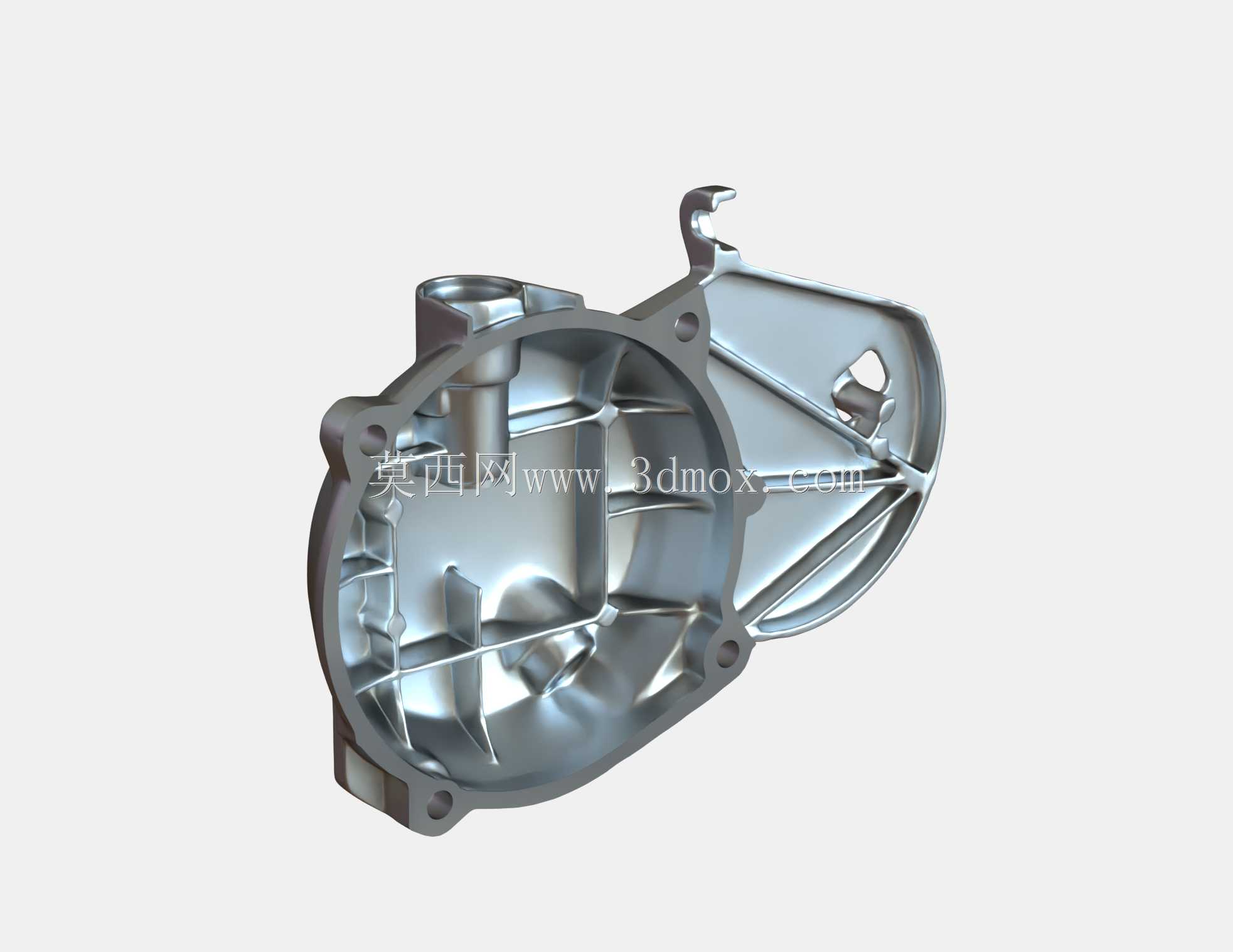

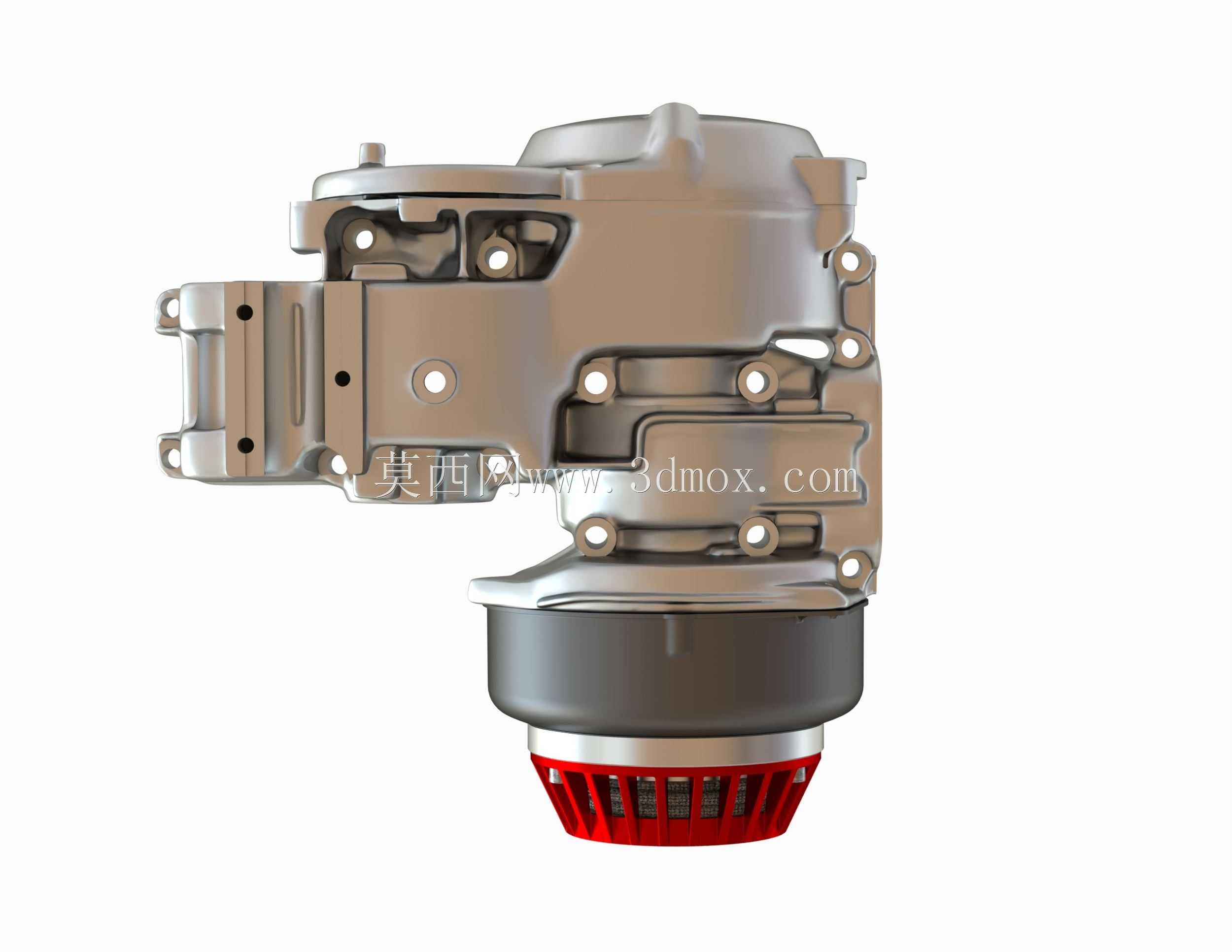

　　安装边界的尺寸还原是这套结构建模的重点，整个动力单元的三个安装吊耳分别布置在曲轴箱下方、缸体侧方、传动腔上方，三个吊耳的衬套中心距完全参照实车的车架安装位做的匹配，吊耳的橡胶衬套安装腔深度也做了精准还原，保证装配后动力单元的震动可以通过衬套有效过滤，不会直接传递到车架上。曲轴的支撑位采用双轴承布局，轴承安装位的轴肩高度、卡簧槽尺寸都严格按照实机测量值还原，轴承外圈和壳体的配合公差选的是过渡配合，既方便装配时的压装，也能避免长时间运转后轴承外圈出现跑圈的问题。

　　燃烧室部分的结构和缸体的散热鳍片做了一体化衔接，火花塞安装孔的倾斜角度、螺纹深度都对应原机的点火位置，能保证点火时的火焰传播距离处于最优区间，避免出现燃烧不充分、积碳过多的问题。手拉启动的拨爪结构做了运动仿真校验，拉动拉绳时拨爪能顺利卡入磁电机飞轮的卡槽，松开后拨爪能在弹簧作用下完全回位，不会和飞轮产生持续摩擦，减少不必要的动力损耗。磁电机的安装腔在曲轴输出端，腔室的密封槽尺寸对应密封圈的线径做了匹配，能避免雨天骑行时泥水进入腔室，影响磁电机的点火信号输出。

　　传动腔内部的齿轮安装位分别对应初级减速齿轮、离合器的安装轴，轴的平行度公差在建模时做了严格约束，保证齿轮啮合时的齿面接触面积符合设计要求，减少齿轮运转的噪音和磨损。离合器的安装位预留了摩擦片的活动行程，保证离合结合、分离时的行程处于合理区间，不会出现离合打滑或者分离不彻底的问题。整个壳体的外部加强筋布置在轴承支撑位、安装吊耳的受力位置，筋条的厚度和壳体壁厚保持一致，避免铸造时出现缩孔、应力集中的问题，同时也能在不额外增加壳体重量的前提下，提升整个结构的刚性，减少动力运转时的壳体形变。

　　做结构还原的时候，特意核对了各个密封面的粗糙度要求，合箱面、缸体结合面、端盖结合面的平面度都控制在合理范围内，保证装配后密封件的压缩量均匀，不会出现局部密封压合过紧导致密封件过早老化，或者压合量不足导致渗油的问题。所有的螺栓通孔都做了倒角处理，既方便装配时螺栓的导入，也能避免螺栓拧紧时孔口的毛刺割伤密封垫片。油路的通道在曲轴箱内部做了连通，能保证曲轴运转时飞溅的润滑油可以顺利到达各个轴承、齿轮的啮合位置，实现关键摩擦副的润滑，不需要额外设置复杂的压力润滑油路，降低了整个动力单元的结构复杂度，也减少了日常维护的工作量。
