无刷直流电机定子分段制造产线结构

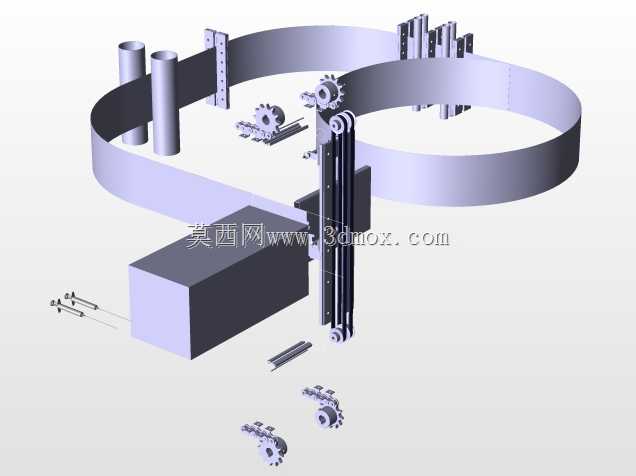

　　这套产线结构针对无刷直流电机定子的规模化生产需求搭建，核心解决传统定子整环加工中材料利用率低、叠压精度难控制的痛点，目前在中小功率伺服电机、新能源汽车辅助驱动电机的定子生产车间有成熟落地场景。从产线布局逻辑来看，整体采用环形回流的排布方式，将激光切割工位、定子片料堆叠工位、分段预压紧工位通过闭环输送结构串联，相比直线型产线能减少30%左右的占地空间，同时省去料件跨工位转运的辅助机械手配置，适配车间12米×8米的常规安装区域，设备整体最高点距离地面2.2米，底部安装基座预留150mm的调平余量，可适配多数工业厂房的环氧地坪安装条件，不需要额外做设备基础浇筑。

　　输送部分采用钢带式闭环输送结构，钢带厚度选1.2mm的弹簧钢带，表面做硬质阳极氧化处理，避免长期输送硅钢片料产生的铁屑刮伤带面，输送驱动端采用齿轮啮合的传动结构，配合张紧端的可调式辊轴，能将钢带的运行跳动控制在0.1mm以内，保证片料输送过程中的位置精度，避免切割工位出现定位偏差。切割工位的执行端采用龙门式移动结构，X轴行程覆盖整个钢带宽度方向，Y轴预留200mm的进给余量，可适配最大外径220mm的定子硅钢片切割需求，切割头下方设置负压吸附集屑槽，能实时收集切割产生的硅钢碎屑，避免碎屑卡入输送钢带的传动间隙造成设备卡滞。

　　堆叠工位设置在输送线的侧方接驳位置，采用垂直导杆式的堆叠导向结构，导杆间距可根据定子分段的弧度尺寸做无级调整，适配不同槽数、不同外径的定子分段堆叠作业，堆叠压头采用伺服电缸驱动，压合压力可在0-5kN区间做精准调节，每堆叠一片硅钢片就做一次预压定位，避免片料错位导致后续定子叠压系数不达标。产线中所有传动齿轮均采用渐开线圆柱直齿结构，模数选1.5，齿面做高频淬火处理，硬度达到HRC45-50，能满足长期连续运转的耐磨需求，齿轮安装座均设置偏心调节结构，方便后期维护时调整齿轮啮合间隙，降低传动噪音。

　　从设计细节来看，所有外露的传动部件都设置了可拆卸的钣金防护罩，防护罩预留观察窗口，方便日常巡检时查看传动部件的运行状态，设备的气路、线路均采用底部拖链布设，避免管线外露造成的安全隐患。产线的接驳位置设置了定位挡块，挡块采用聚氨酯材质，既能保证料件到位后的定位精度，又不会刮伤硅钢片的绝缘涂层。这套结构在设计时充分考虑了多规格定子的兼容生产需求，更换产品规格时只需要调整堆叠导杆间距、更换对应尺寸的定位工装，不需要对主体结构做大规模改动，换型时间可控制在30分钟以内，适配多品种小批量的电机生产模式。另外，产线的环形结构预留了人工干预工位，当出现片料定位偏差时，操作人员可在预留工位快速调整，不需要停线处理，能有效提升设备的综合运行效率。
