穿孔交叉式马克西机械承载结构设计

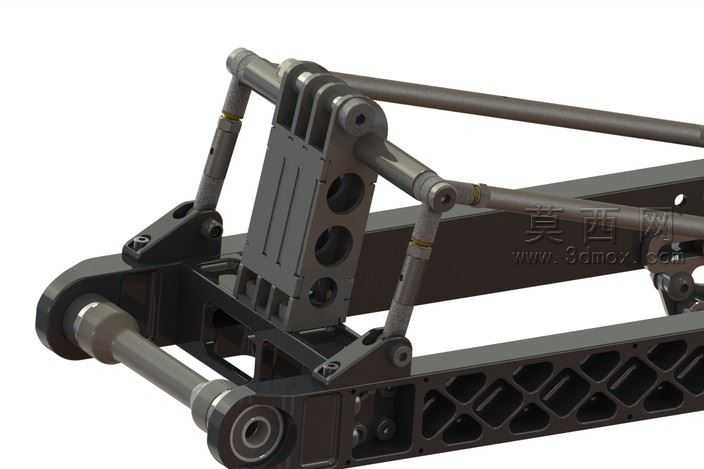

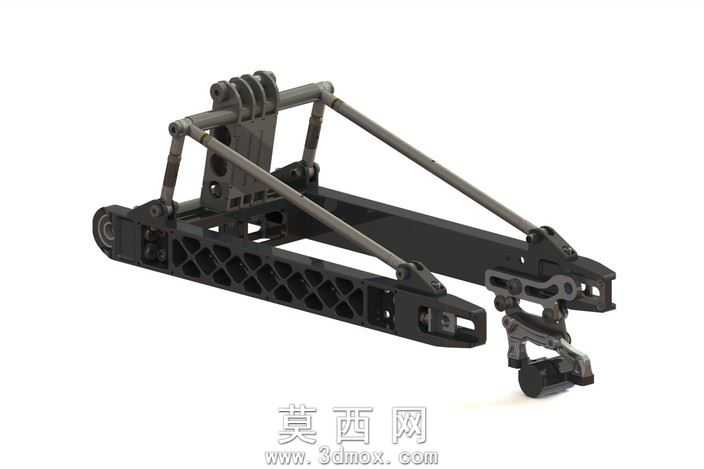

本作品为穿孔交叉式马克西机械承载结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械结构装配逻辑，对每一处铰接点位、杆件连接关系都做了精准的尺寸约束，确保各运动部件之间无干涉、装配公差符合机械设计规范。模型渲染阶段采用哑光金属材质为主，搭配深色阳极氧化质感的主体框架材质，还原金属构件真实的表面肌理，对杆件表面的加工纹理、铰接转轴处的金属光泽、镂空结构的光影层次都做了精细化调整，让整体渲染效果兼具工业设计的严谨质感与视觉表现力。结构设计上采用交叉连杆铰接布局，主体承载梁采用一体化镂空减重设计，在框架主梁上加工出规律排列的菱形镂空孔位，在保证结构抗弯、抗扭强度的前提下大幅降低整体自重，符合轻量化机械结构的设计思路；多组液压式支撑杆件通过铰接耳座与主体框架连接，铰接点位采用同轴转轴设计，保证连杆摆动过程中的运动精度，前端设置横向贯通的连接轴座，可适配外部作业组件的安装需求，侧面的立式安装板预留了多组不同孔径的安装孔位，可拓展搭载各类功能模块。设计过程中优先考虑结构的受力传递路径，将交叉连杆的支撑点位布置在框架受力集中区域，通过穿孔式的连接耳片分散铰接处的应力集中，避免局部载荷过大导致结构变形；所有杆件的连接端都做了圆角过渡处理，既减少加工过程中的应力集中问题，也提升了结构整体的美观度。整体结构兼顾了轻量化设计与结构强度要求，铰接运动机构的设计保证了结构可实现预期的姿态调整功能，各部件的模块化设计也方便后续的维护与零件替换，可作为特种作业承载平台、小型移动作业车架的结构参考，建模过程中保留了所有特征参数，可根据实际使用需求调整杆件长度、镂空密度、安装孔位尺寸等参数，适配不同的载荷与安装场景。
