摩托车液压阻尼弹簧减震器结构设计

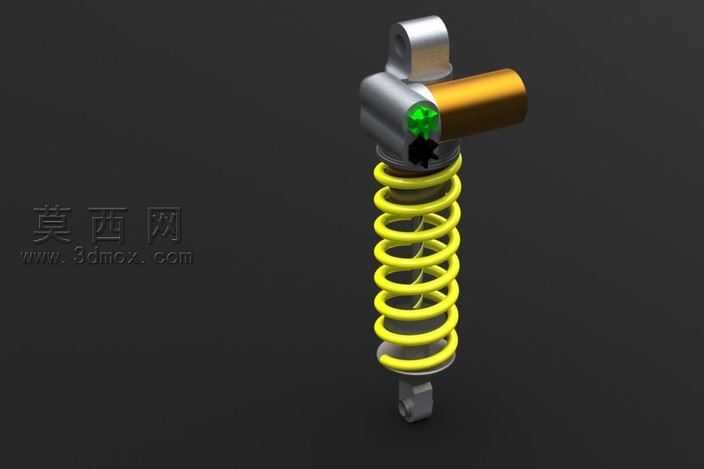

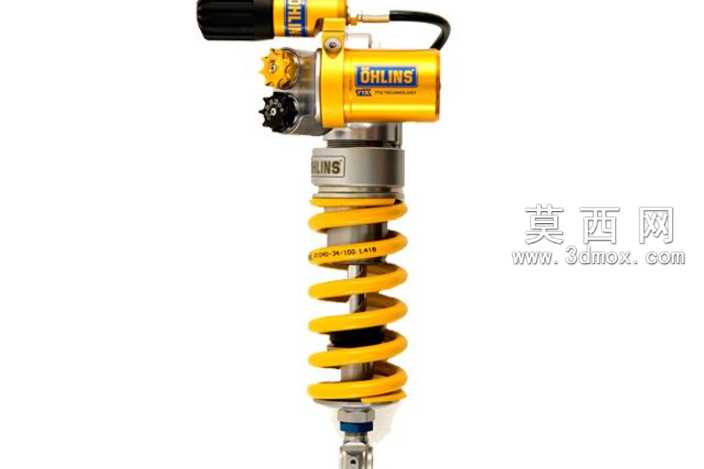

本作品为液压阻尼式弹簧减震器三维建模设计，整体采用同轴式布局结构，核心由上部安装吊耳、阻尼缸体、螺旋压缩弹簧、下部连接接头四个功能模块组成。建模过程中首先完成核心阻尼缸的参数化绘制，上部吊耳采用带通孔的圆柱铰接结构，适配车辆车架侧的安装销轴，缸体侧部延伸出横向的储油腔结构，用于容纳阻尼油液与阀系组件，建模时对缸体内壁的阶梯孔、密封槽结构做了精确还原，保证阻尼活塞的装配间隙符合实际工程公差要求。螺旋弹簧部分采用可变螺距参数化建模，弹簧丝直径、有效圈数、端部并圈结构均参照常规摩托后减震的设计参数，弹簧上下端分别贴合缸体的弹簧座与下部接头的支撑盘，装配时添加了轴向预压约束，还原弹簧在实际安装状态下的初始载荷形态。材质渲染阶段，阻尼缸体与上下安装接头采用磨砂金属材质，模拟铝合金阳极氧化的哑光质感，表面添加细微的颗粒纹理提升真实感；螺旋弹簧采用亮黄色喷塑金属材质，添加轻微的反光效果还原弹簧表面的涂层质感；储油腔端盖采用抛光金色金属材质，模拟铜质或镀钛部件的高光效果；缸体侧部的调节旋钮采用绿色透明亚克力材质，添加内部的黑色星形调节齿结构，还原阻尼调节旋钮的视觉特征。设计思路上，该减震器采用油气分离式阻尼结构，上部铰接结构可适应车辆行驶过程中的摆动角度，螺旋弹簧承担主要的承载与缓冲作用，阻尼缸通过内部油液流过阀片的阻尼效应消耗弹簧往复运动的能量，避免车辆颠簸后产生多余的余震，整体结构紧凑，安装接口通用性强，可适配中小排量摩托车、电动自行车的后悬挂系统使用。建模过程中对所有配合面做了干涉检查，确保各部件在减震器压缩、伸长行程内无结构干涉，同时对弹簧的并圈过渡、吊耳的圆角应力集中位置做了结构优化，符合机械零件的设计规范。
