铁路应答器车载检测磁钢组件结构设计

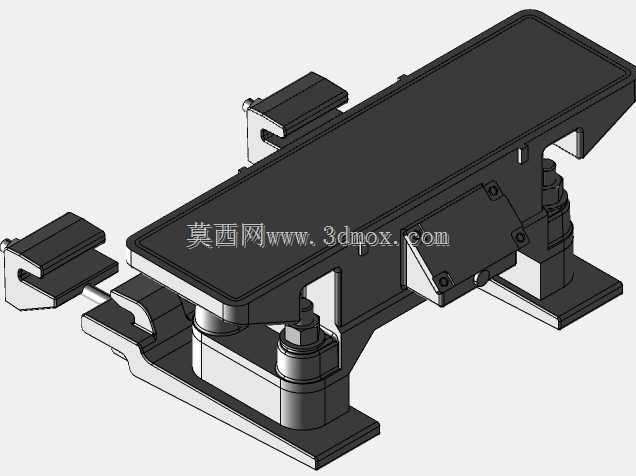

　　这套磁钢组件是铁路列控系统车载设备的核心传感部件，主要安装在机车底部转向架侧方的安装架上，作业时随车辆行进持续扫描轨道旁布设的地面应答器，通过电磁耦合完成地面存储的线路参数、限速信息、进路状态等列控数据的非接触式读取，为车载ATP设备提供实时的线路基础数据支撑，是CTCS列控系统实现车地信息交互的关键硬件载体。从结构设计逻辑来看，整套组件采用上下分层的模块化布局，上层为封装完成的磁芯与信号处理模块安装腔体，采用一体化铣削成型的壳体结构，腔体边缘预留连续的密封槽位，可配合耐油橡胶密封条实现IP67级的防护能力，适配机车底部多尘、多雨、易沾附油污的复杂运行环境，避免水汽、粉尘侵入内部造成磁芯性能衰减或电路故障。

　　下层为高度可调的安装支撑结构，设置了两组带锁紧螺母的调节螺柱，安装作业时可根据不同车型的转向架底部距轨面的高度差，灵活调整磁钢工作面的离地高度，将工作面与轨面的垂直距离控制在180-220mm的标准耦合区间内，调整到位后通过双螺母并紧锁死，避免车辆运行过程中受振动冲击出现高度偏移，导致信号耦合效率下降甚至读取失效。组件的侧向设置了快插式航插安装位，接口采用防误插的键位设计，可直接与车载列控设备的屏蔽线缆对接，接口内部集成了信号屏蔽层连接端子，可有效隔绝机车牵引变流器、牵引电机产生的强电磁干扰，保证信号传输的稳定性。安装底座采用带长圆孔的板式结构，长圆孔的调节行程覆盖了主流机车转向架安装座的孔位公差范围，现场安装时无需额外打孔适配，

　　可直接通过螺栓完成固定，降低现场改造的施工难度。从实际应用场景来看，这类磁钢组件需要承受机车运行时的持续振动、轮轨冲击带来的瞬时加速度，以及户外环境下的高低温交变、盐雾腐蚀等考验，因此在结构设计时，所有受力连接部位均做了加厚处理，螺柱与底座、上层壳体的连接部位采用过盈配合加焊接的双重固定方式，避免长期受振出现连接松动。磁芯的封装采用环氧树脂灌封工艺，将磁芯与处理电路板完全固定在壳体内腔中，杜绝组件内部出现相对位移，影响磁场分布的均匀性。整套组件的外形轮廓做了圆弧倒角处理，没有突出的尖锐结构，避免车辆运行过程中挂扯轨道旁的线缆或其他线路设备，同时降低运行时的空气阻力，减少高速运行下的风致振动。在安装边界上，

　　组件整体宽度控制在320mm以内，安装后不会超出机车车辆限界，与转向架其他部件的最小安全间隙预留不小于30mm，避免车辆过曲线或产生侧滚时与周边部件发生干涉。信号工作面采用非金属耐磨盖板封装，既不会屏蔽电磁信号的传输，又可抵御运行中带起的道砟、沙尘的冲刷磨损，延长组件的户外使用寿命。不同于普通的工业磁钢，这类铁路专用磁钢的磁场分布经过严格的仿真优化，有效读取区域的磁场强度均匀性控制在5%以内，可保证在200km/h及以下的运行速度下，准确读取地面应答器的存储数据，不会出现漏读、错读的问题，为列车运行安全提供可靠的硬件支撑。在结构细节上，组件的所有外露金属件均采用达克罗表面处理工艺，盐雾测试时长可达1000小时以上，适配我国不同地域的气候环境，无论是南方高湿多雨地区，还是北方冬季撒盐除冰的线路环境，都能保证长期使用不出现锈蚀失效。支撑螺柱采用高强度合金钢材质，经过调质处理，抗拉强度达到8.8级以上，可承受车辆运行时最大15g的瞬时冲击载荷，不会出现断裂变形。上层壳体采用铝合金材质，在保证结构强度的同时降低整体重量，整套组件重量控制在12kg以内，单人即可完成现场安装更换作业，降低运维的人力成本。
