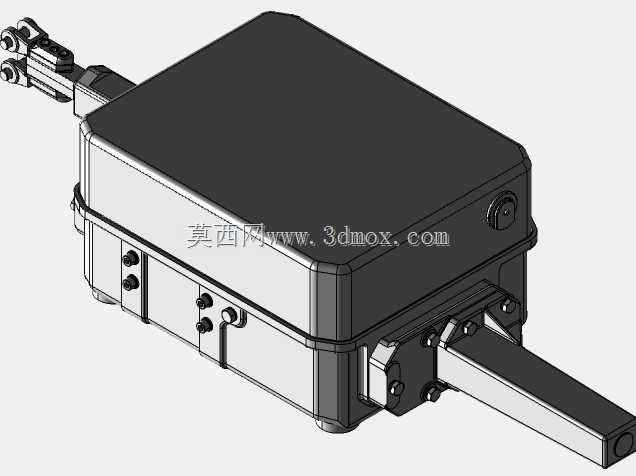

西门子S700型道岔转辙驱动装置结构

　　在轨道交通信号控制系统的现场执行层，道岔转辙驱动装置是直接决定列车行进路径安全的核心执行部件，本次呈现的S700系列转辙驱动结构，是当前干线铁路、城市轨道交通线路中应用占比较高的电动转辙设备构型。从现场安装的实际边界来看，该装置采用密封式铸铝壳体作为主体承载结构，壳体结合面采用连续密封胶条压合设计，能够满足户外轨旁常年日晒雨淋、温差跨度大的使用环境要求，壳体侧面预留的安装耳座采用加厚铸钢嵌件设计，可直接通过螺栓固定在轨旁的混凝土基础或者道岔安装角钢架上，安装孔位的公差设计充分考虑了现场基础施工的误差余量，允许一定范围内的位置调整，避免现场扩孔返工。从动力传递路径的设计逻辑来看，装置内部集成了减速机构、锁闭机构、

　　位置检测组件以及手动操作接口，动力输出端的动作杆采用方形截面的合金钢构件，直接与道岔的尖轨连接铁相连，能够将电机输出的旋转运动经过多级减速后转换为直线推拉力，带动尖轨完成位置切换，到位后内部的锁闭块会自动卡入动作杆的锁闭槽，避免列车通过时的振动导致道岔位置偏移，这种内部锁闭的设计相比外部锁闭结构，减少了外露的传动部件，降低了日常维护的工作量。在功能特性的设计上，该装置的输出力参数经过多轮现场工况验证，能够适配不同型号的单开道岔、复式交分道岔的转换阻力要求，动作杆的行程设计预留了足够的冗余量，避免尖轨磨损后出现转换不到位的问题；壳体端部的手动操作接口采用内藏式方头设计，日常由密封端盖封堵，当现场出现供电中断的应急场景时，

　　维护人员可以打开端盖插入摇把，手动完成道岔的转换操作，操作端旁设置的位置指示窗能够直观显示当前道岔的开通位置，不需要额外开盖确认状态。从结构细节的设计考量来看，壳体上的电缆引入接口采用防水格兰头结构，能够适配不同外径的信号电缆、动力电缆，接线端子排设置在壳体内部的独立接线腔中，与传动腔之间通过密封隔板完全分隔，避免传动部位的润滑脂挥发或者潮气侵入接线腔导致绝缘下降；壳体顶部的检修盖采用快拆螺栓设计，日常维护时不需要完全拆下所有螺栓，松开卡扣即可掀开盖板完成内部部件的检查与润滑，检修盖与壳体之间的密封采用整体成型的橡胶垫，多次拆装后仍能保持可靠的密封性能。在实际应用场景中，这类转辙驱动装置除了常规的正线道岔使用场景，还可以适配车辆段、

　　停车场的库内道岔工况，针对不同的轨型、道岔开向，装置的动作杆伸出方向可以在现场调整，不需要更换整体壳体，只需要调整内部传动组件的装配方向即可适配左开、右开道岔的安装需求；装置的外部检测杆与动作杆平行布置，能够实时反馈尖轨的实际位置，将位置信号通过电缆传回信号楼的联锁系统，只有当锁闭机构完全到位、尖轨与基本轨密贴度满足要求时，才会给出位置表示信号，从机械结构层面杜绝了道岔“四开”的安全风险。从建模的结构还原度来看，整个模型完整复现了外部的安装接口、操作部件、连接结构的尺寸关系，所有螺栓凸台、密封槽、加强筋的位置都与实物保持一致，能够用于轨旁设备安装布局的三维校核、信号系统的设备布置模拟，也可以作为转辙设备结构教学的演示模型，帮助设计人员快速掌握这类轨旁执行设备的安装边界与外部接口尺寸，在进行站场三维布置时直接调用，不需要反复核对现场安装的尺寸参数，有效提升站场设备布局设计的效率。
