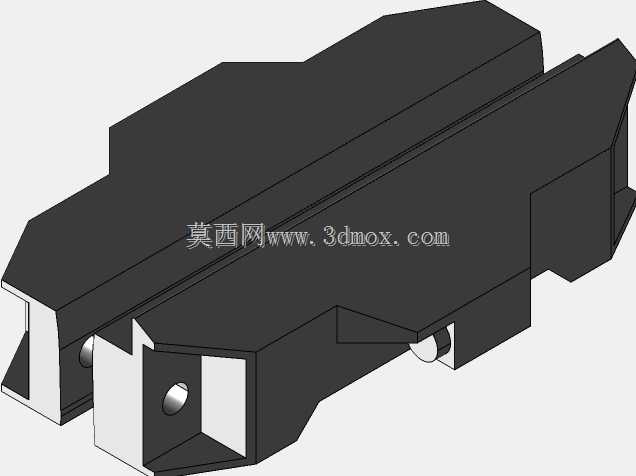

西门子FA系列通讯接线端子结构

　　这款电气连接部件主要应用于工业自动化控制柜内部的通讯回路接线场景，在PLC分布式IO站点、现场总线通讯分线节点、低压控制柜信号转接位置都能见到这类部件的身影，实际使用中承担着多股通讯线缆的端接、分线、信号转接功能，能够将现场仪表、传感器、执行器的通讯线缆规整接入控制回路，避免线缆直接铰接带来的接触不良、信号干扰问题，同时方便后期运维过程中的线路排查与回路改接。从结构设计来看，整体采用对称式的卡装结构，主体外壳为阻燃绝缘工程塑料材质，外壳做了多段式的加强筋设计，既能够提升壳体的抗挤压能力，避免柜内布线拉扯导致壳体开裂，也能在多端子并排安装时形成规整的散热间隙，减少长时间通电运行的热量堆积。

　　两侧预留的金属安装孔位适配标准DIN导轨的卡装结构，安装时只需将端子底部的卡扣对准导轨推入即可完成固定，拆卸时用一字螺丝刀撬动底部锁扣就能快速取下，不需要额外的固定螺丝，在批量组装控制柜时能够大幅提升布线效率。端子内部的导电件采用铜质镀锡工艺，既保证导电性能，也能避免长期使用出现氧化锈蚀，每个接线位都配备独立的压线弹片，适配0.5-2.5平方毫米的多股通讯线缆，压线时弹片能够均匀包裹线缆铜芯，不会出现压伤单股铜丝导致的断线问题，同时每个接线位都有对应的标识刻印区域，方便施工人员标注线号，避免接线错误。设计过程中充分考虑了柜内安装的边界尺寸，整体宽度控制在标准端子模数范围内，多只并排安装时不会出现相邻端子干涉的问题，

　　高度方向预留了足够的接线操作空间，即使在柜内布线密集的区域，也能使用普通螺丝刀完成压线操作，不需要特殊的专用工具。外壳的棱角位置都做了小圆弧过渡处理，避免安装布线过程中划伤操作人员的手部，也不会刮破线缆的绝缘层。在实际工程应用中，这类端子可以搭配同系列的端板、固定件、标识条使用，组成完整的通讯接线排，能够适配Profinet、Modbus等常见的工业现场总线接线需求，相比传统的螺丝固定式端子，这种卡装结构的端子抗震性能更好，在设备运行存在振动的车间场景下，也不会出现接线松动导致的通讯中断问题。端子的进线口做了喇叭口导向设计，穿线时不需要刻意对准就能顺利将线缆插入接线腔，即使是带冷压头的线缆也能轻松插入，减少施工过程中的穿线难度。

　　壳体底部的导轨卡扣做了弹性优化，卡入导轨后不会出现左右窜动的情况，同时卡扣的解锁力度设置在合理区间，既不会因为轻微震动导致松脱，也不会在拆卸时因为力度过大损坏卡扣。从建模细节来看，所有的配合面都做了公差预留，外壳合模位置的止口结构清晰，金属导电件的安装槽定位准确，实际生产时能够顺利完成各部件的组装，不会出现装配件干涉的问题。这类部件虽然属于控制柜内的基础连接配件，但结构设计的合理性直接影响整个控制系统的通讯稳定性，建模过程中还原了每一处的安装配合细节，包括压线螺丝的沉头位置、标识槽的深度、导轨卡扣的弹性行程，都按照实际产品的尺寸参数进行绘制，能够直接用于控制柜的布线布局仿真，提前验证柜内的安装空间是否充足，避免实际组装时出现端子与其他元器件干涉的问题。
