轨道交通车载欧洲应答器ETCS结构设计

　　在轨道交通列控系统的地面-车端信息交互链路中，欧洲应答器ETCS是承担点式信号传输的核心车载端适配硬件，其结构设计直接决定了高速运行工况下信号接收的稳定性与设备长期运行的可靠性。从实际线路运行场景来看，该设备需要适配从普速干线到高速客专的多类机车安装环境，既要承受车体运行过程中持续的振动冲击、温湿度交变带来的结构形变，还要规避车载其他强电设备的电磁干扰，保证点式信息传输的零误码。

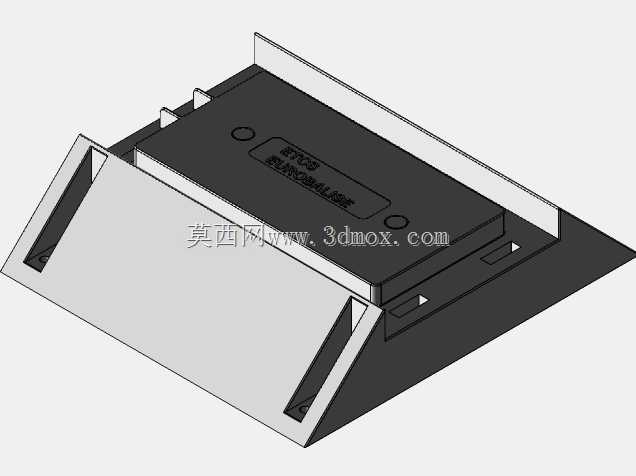

　　从设备实际用途出发，该应答器单元作为ETCS列控系统的车载接收端配套结构，需要在车辆经过地面应答器布设点的极短窗口内，完成地面报文信息的可靠接收与转发，为车载安全计算机提供线路坡度、限速、进路参数等关键行车依据，因此结构设计上首先要保证内部信号处理模块的安装基准稳定，避免长期振动带来的接插件松脱、模块移位问题。观察该结构的整体布局，主体采用上下分层的装配逻辑，上层为信号处理核心模块的安装腔体，预留了模块定位的凸台与固定孔位，腔体边缘做了围边结构，既可以为核心板提供物理防护，避免装配过程中边角磕碰损伤元器件，也能在一定程度上形成电磁屏蔽的物理边界，减少外部杂散信号对核心接收电路的干扰。

　　底座部分采用带侧翼支撑的安装结构，两侧的倾斜支撑筋并非简单的造型设计，而是经过振动模态校核的受力结构：在机车运行的垂向、横向振动频率区间内，该支撑结构可以将安装点的受力均匀分散到底座整个安装平面，避免局部应力集中导致的固定螺栓松动、底座开裂问题。底座上预留的安装槽位与定位缺口，完全适配机车车载设备的标准安装机架尺寸，安装时可以直接沿机架导轨滑入到位，再通过侧边的固定件完成锁止，不需要额外制作转接支架，能够大幅降低现场施工的装配难度，也能减少后期运维的更换工时。

　　从外形尺寸与安装边界来看，该设备整体采用扁平化的长方体布局，整体高度控制在标准车载机架的层间安装尺寸范围内，宽度方向预留了足够的接插件插拔空间，不会和机架内相邻的其他车载设备产生安装干涉。设备上表面预留的两个圆形标识位，既可以作为设备安装方向的对位标识，避免现场装反导致信号接收方向偏差，也可以粘贴设备编号、校准标识等运维标签，方便日常巡检时快速识别设备信息。底座与上层腔体之间的配合面做了止口设计，装配后可以形成连续的密封贴合面，配合密封胶条使用时，能够达到车载设备要求的防尘防水等级，适配机车底部、电气柜内等多类安装位置的环境要求。

　　设计思路上，该结构没有采用复杂的曲面造型，所有棱角处都做了工艺倒角，既可以避免金属锐边在装配过程中划伤作业人员，也能减少应力集中点，提升钣金或压铸成型时的工艺良品率。所有固定孔位的位置都避开了内部电路板的走线区域与元器件布置区，装配时不会出现螺丝顶伤电路板的问题，同时固定孔周边都做了凸台加厚处理，保证多次拆装后孔位不会出现滑牙、变形问题。考虑到车载设备的全生命周期运维需求，该结构采用模块化的拆分设计，上层核心模块腔体可以单独拆卸，更换内部电路模块时不需要拆解整个底座的安装固定结构，大幅缩短故障排查与部件更换的时间，适配铁路运维的快修要求。

　　在实际线路的应用验证中，这类结构的应答器设备能够适应-40℃到70℃的工作环境温度范围，金属材质的底座还可以为内部功率元器件提供辅助散热的路径，避免长期工作时内部积热导致的元器件性能衰减。侧翼支撑结构的角度经过多轮仿真优化，在满足结构强度要求的前提下尽可能压缩了设备的整体重量，降低对车载机架的载荷负担，同时不会因为过度减重导致结构固有频率落入车体振动的共振区间，从根源上避免共振带来的设备损坏、信号接触不良等问题。设备侧面预留的接插件安装开口位置，刚好对应标准车载线缆的弯曲半径要求，线缆插接后不会出现过度弯折导致的线芯断裂问题，也方便运维人员快速插拔线缆完成检测作业。
