适配0.4mm喷嘴3D打印机的90度参数化操纵杆

　　日常做桌面级FDM设备改装调试时，经常会遇到需要小行程90度角向执行的场景，比如远程进料的拨叉触发、打印平台辅助定位的拨杆、小型自动换料机构的执行端，这类场景不需要大负载输出，但对安装空间的紧凑度、动作的同步性有明确要求，这款参数化操纵杆就是针对这类细分使用需求设计的。从实际使用场景来看，这类操纵杆最常应用在小型桌面3D打印机的辅助功能模块上，比如耗材断料检测的触发拨杆、自动调平探针的收放执行件、多色打印的换料拨叉，也可以移植到小型桌面自动化设备的轻载执行端，完成固定角度的摆动触发动作。

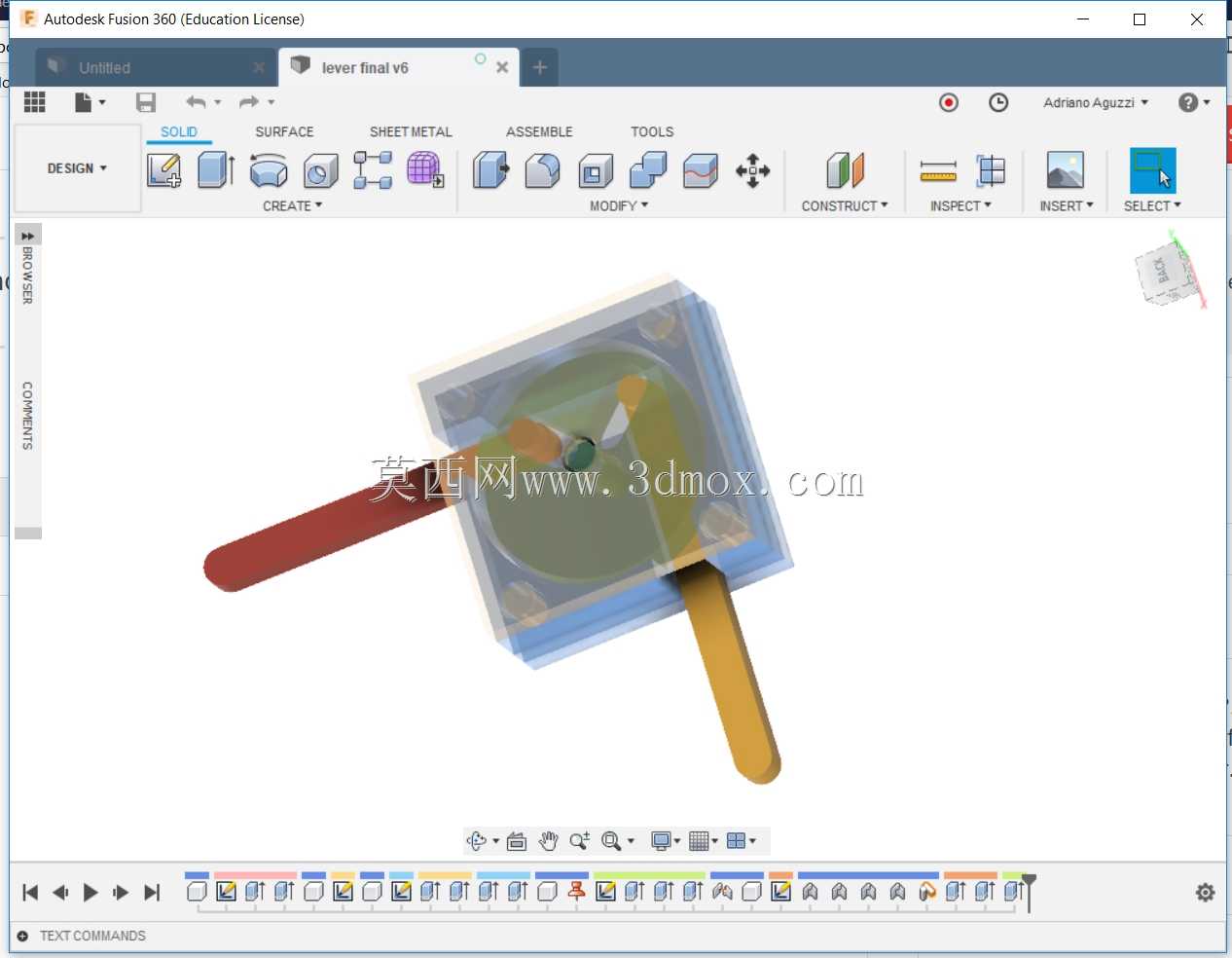

　　设计之初首先考虑的是3D打印的工艺适配性，因为目标使用场景是0.4mm喷嘴的常规FDM打印机，所以所有配合间隙都预留了0.4mm的适配余量，不需要额外做支撑打磨，打印完成后去掉支撑就能直接装配，不需要二次精加工。整个杠杆机构采用全参数化的设计逻辑，核心的转动副、力臂长度、拨杆伸出长度都可以根据实际安装空间做参数调整，不需要重新绘制草图，只需要修改对应参数就能生成适配不同安装位的结构版本，对于做设备改装的从业者来说，能大幅缩短定制化结构的设计周期。

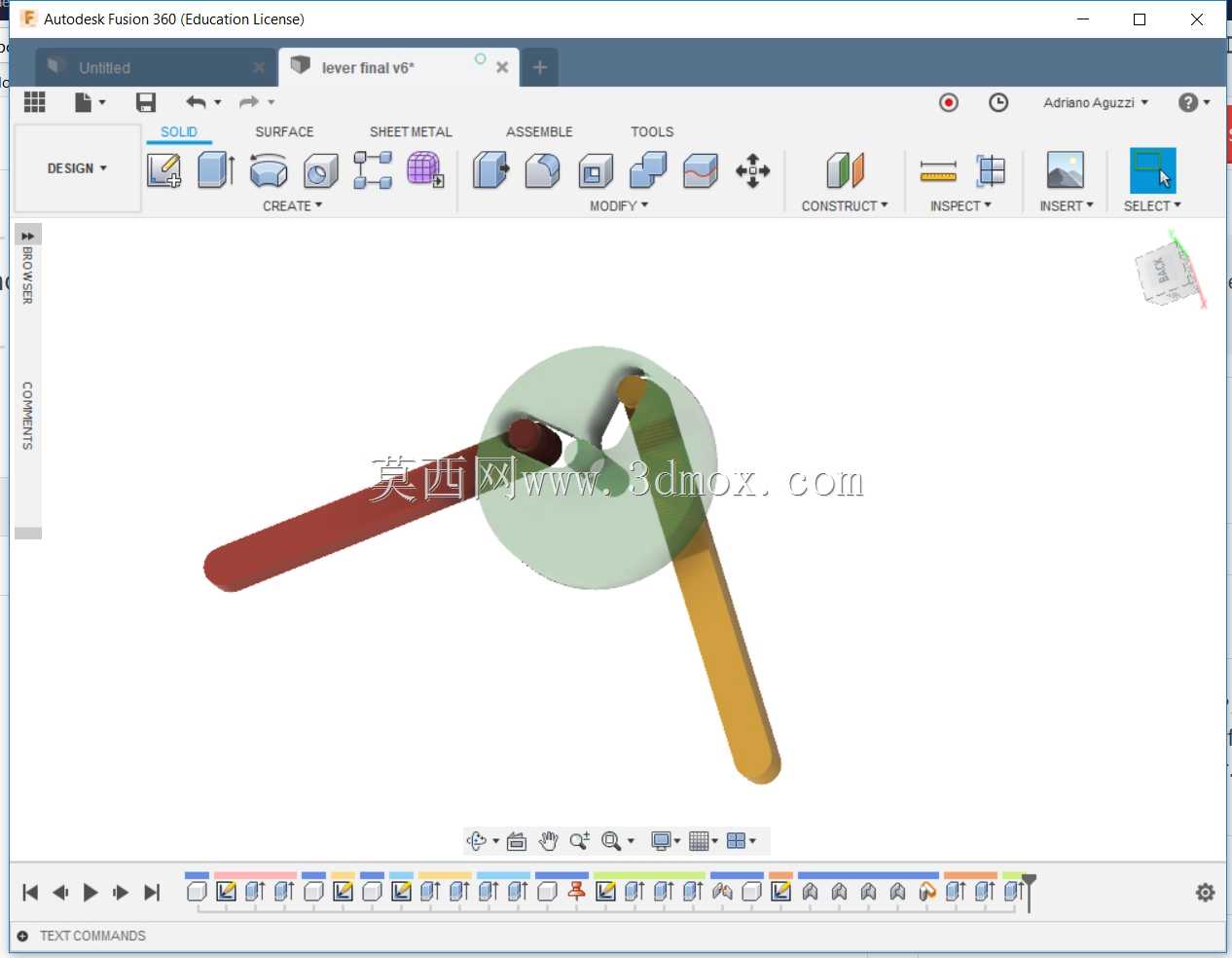

　　功能特性上，整个机构的核心执行逻辑是90度角行程输出，输入侧的长力臂和输出侧的短力臂形成固定的力传动比，轻拨输入杆就能带动输出端完成90度的摆动，转动副采用一体化的轴孔配合设计，不需要额外加装金属销轴，打印时轴和孔一体成型，配合预留的间隙能实现无卡顿的转动，长期使用也不会出现松旷的问题。考虑到3D打印材料的收缩特性，轴孔的配合公差做了针对性补偿，使用PLA、PETG等常规打印材料都能获得顺畅的转动手感，不会出现过紧卡滞或者过松晃量过大的问题。

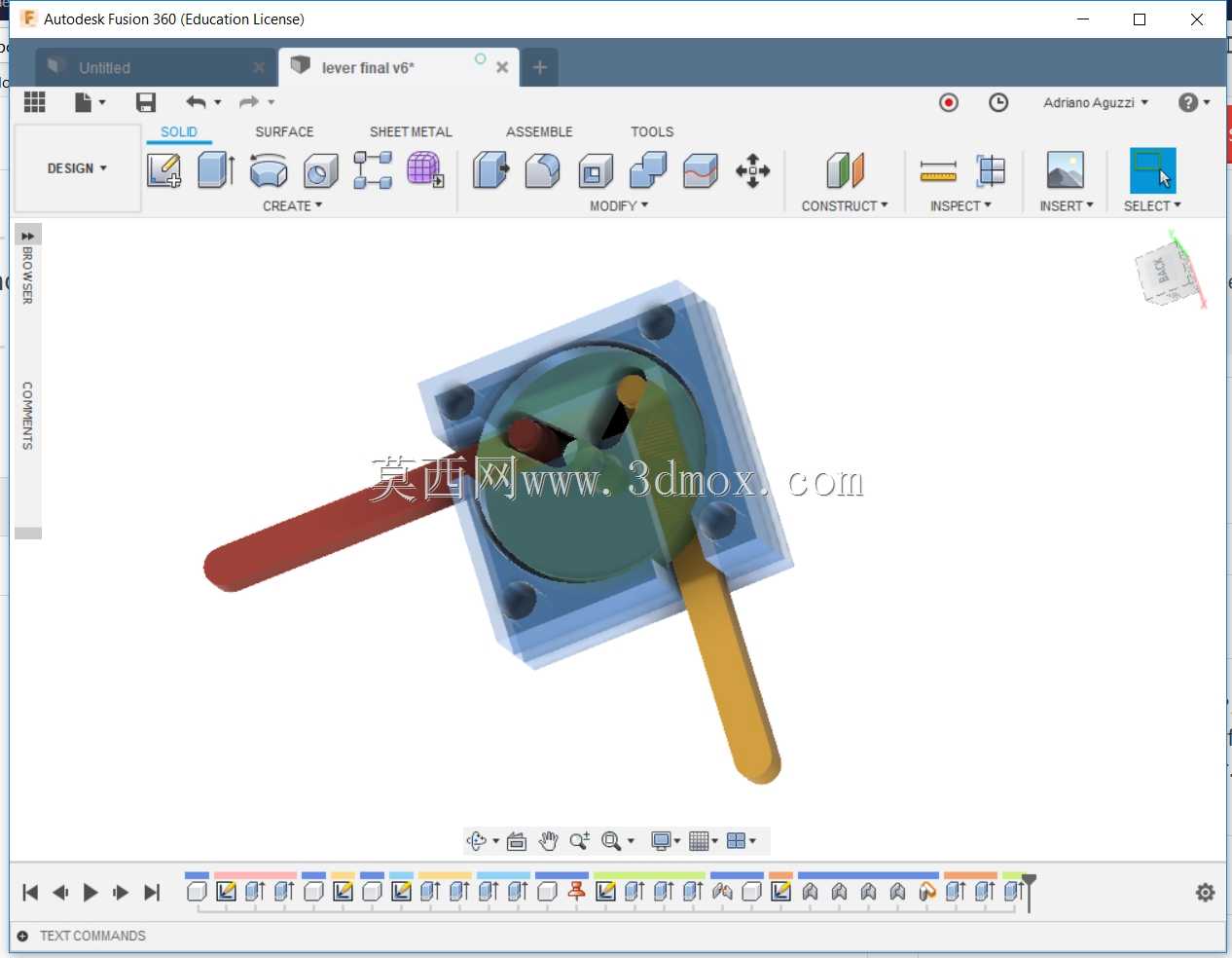

　　安装边界方面，整个机构的基座采用方形嵌入式设计，基座的安装面预留了标准的螺丝孔位，可以直接固定在2020、3030等常规铝型材的槽位上，也可以通过热熔螺母固定在3D打印的设备外壳上。输入拨杆的伸出长度可以根据实际操作空间调整，默认的伸出长度适合手动拨动操作，也可以延长力臂连接舵机等动力元件，实现电控驱动。输出端的接头采用通用的扁位安装结构，可以直接连接拨叉、挡片等执行末端，不需要额外做转接件。

　　从结构设计的细节来看，整个机构没有冗余的结构件，所有壁厚都设置为1.6mm以上，适配0.4mm喷嘴的打印线宽，打印时不会出现薄壁填充不足的问题，转动部位的加强筋做了圆角过渡，避免打印时出现应力集中导致的部件断裂。基座的限位结构直接集成在本体上，不需要额外加装限位块，当杠杆摆动到90度位置时会被基座的限位面挡住，不会出现过行程的问题，保证每次动作的行程一致性。实际测试下来，使用PLA材料打印的部件，在常规室内环境下可以承受超过1万次的往复摆动不会出现磨损松旷，完全满足桌面级设备的使用强度要求。

　　在实际选型适配时，只需要确认安装位置的平面尺寸、需要的拨动力度、输出端的行程需求，就可以通过调整参数快速生成适配的版本，不需要从零开始设计结构。对于经常做3D打印机改装、小型桌面自动化装置搭建的结构设计人员来说，这种参数化的通用执行结构可以直接复用在多个项目中，减少重复建模的工作量，同时因为结构本身已经针对3D打印工艺做了优化，不需要额外做工艺性调整，导出模型就能直接打印使用，大幅缩短从设计到实物验证的周期。
