双联圆柱直齿轮排挡传动结构设计

　　这套双联圆柱直齿轮结构，核心服务于手动变速机构的排挡动力传递场景，常见于小型动力设备、台式传动装置、轻型变速机具的换挡单元中，承担不同传动比下的扭矩切换与动力衔接职能。从实际工况适配角度出发，设计阶段优先考虑了换挡过程的齿轮啮合平顺性，两个不同齿数的直齿轮采用同轴一体式结构，省去了分体装配带来的同轴度误差累积，避免换挡打齿、传动异响这类现场常见的装配故障。

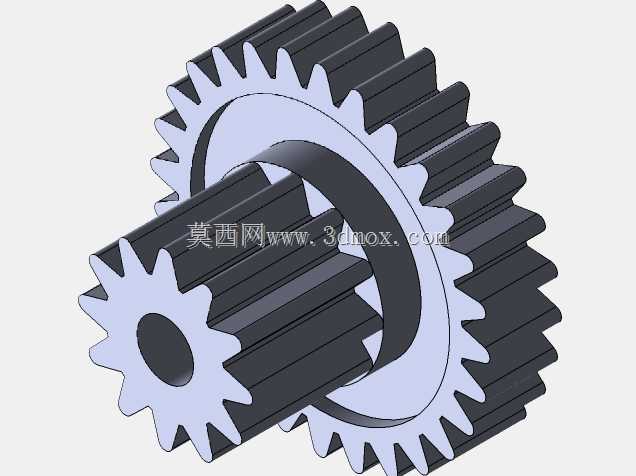

　　结构层面，大齿数齿轮与小齿数齿轮沿轴向排布，中心设置贯通的轴孔，轴孔公差按照过渡配合设计，既保证与传动轴的周向固定可靠性，又能满足装配时的压装工艺要求，不会出现运行过程中齿轮与轴相对滑转的问题。齿形部分采用标准渐开线圆柱直齿齿廓，压力角选取通用的20°标准值，齿顶高系数取1，保证与同模数的配对齿轮啮合时重合度处于合理区间，既不会因为重合度过小导致传动冲击过大，也不会因为齿顶过薄引发轮齿强度不足的问题。两个齿轮的衔接位置做了退刀槽设计，槽宽匹配滚齿加工的刀具退刀行程，避免加工过程中刀具刮伤已加工齿面，同时也减少了热处理环节的应力集中风险，降低轮齿根部断裂的概率。

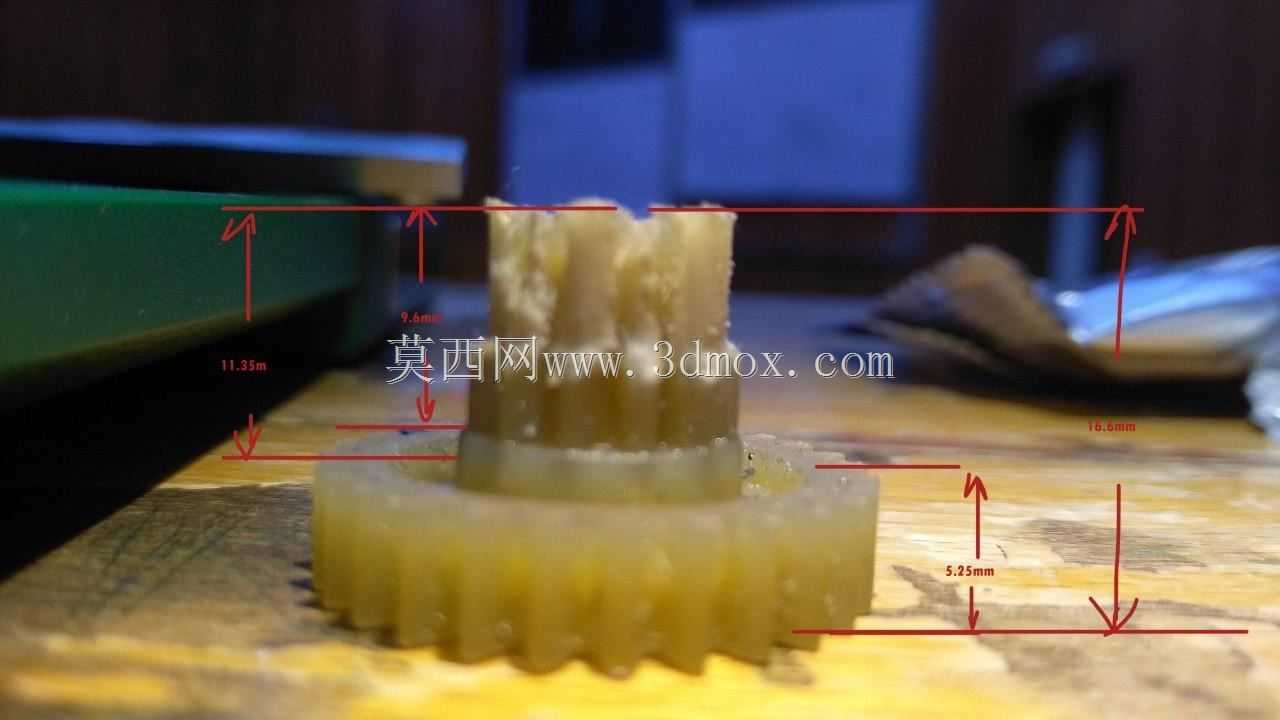

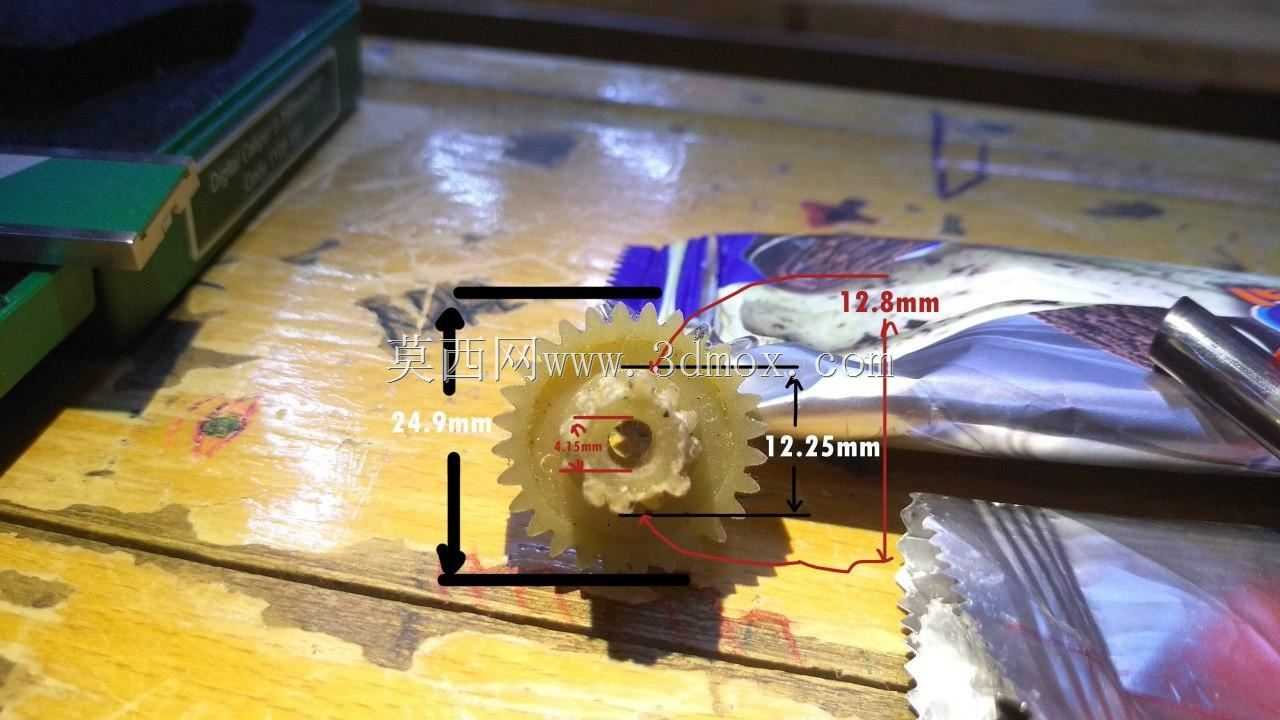

　　从安装边界来看，齿轮组的轴向定位依靠轴肩与轴用挡圈配合实现，齿轮端面与轴肩的贴合面设计了0.2mm的卸荷槽，避免端面加工平面度误差导致的装配偏斜，保证齿轮运转时的端面跳动量控制在0.05mm以内。径向尺寸方面，大齿顶圆与小齿顶圆的差值经过核算，预留了足够的换挡拨叉操作空间，拨叉作用在齿轮中间的光滑轴颈位置，轴颈表面粗糙度控制在Ra1.6，减少拨叉滑动时的磨损量，延长换挡机构的整体使用寿命。

　　实际功能实现上，这套齿轮结构通过轴向滑移实现不同齿数齿轮的啮合切换，大齿数齿轮啮合时输出低转速大扭矩，适配重载起步、大负载作业的工况；小齿数齿轮啮合时输出高转速小扭矩，适配轻载高速运行的工况。齿面设计时考虑了频繁换挡带来的接触冲击，齿端做了1×45°的倒角引导，换挡时轮齿能够顺利滑入啮合位置，减少顶齿现象的发生。中心轴孔内设计了键槽结构，采用普通平键实现周向扭矩传递，键槽的对称度公差按照GB/T 1184的K级精度选取，保证扭矩传递过程中键的受力均匀，不会出现单侧边压溃的失效形式。

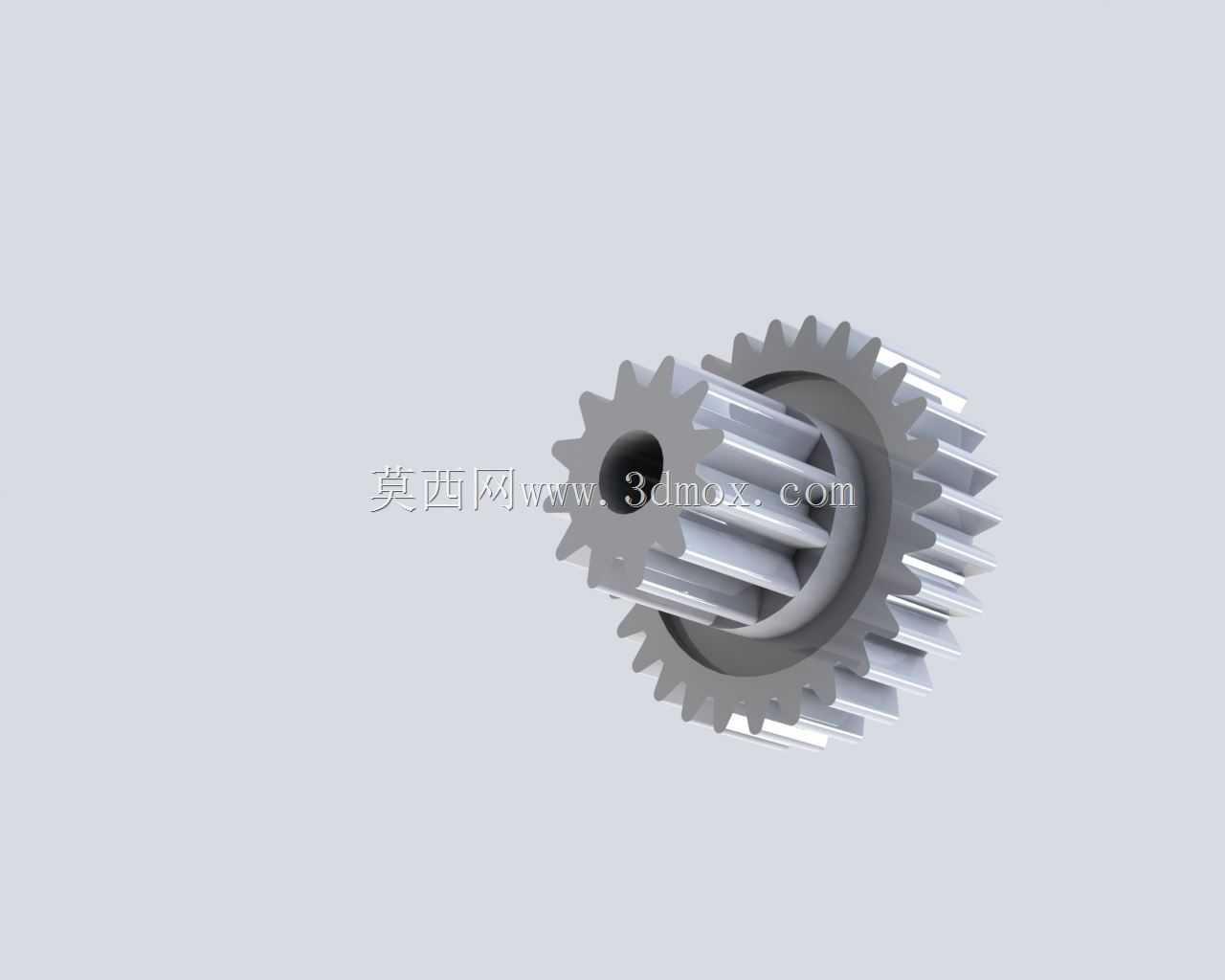

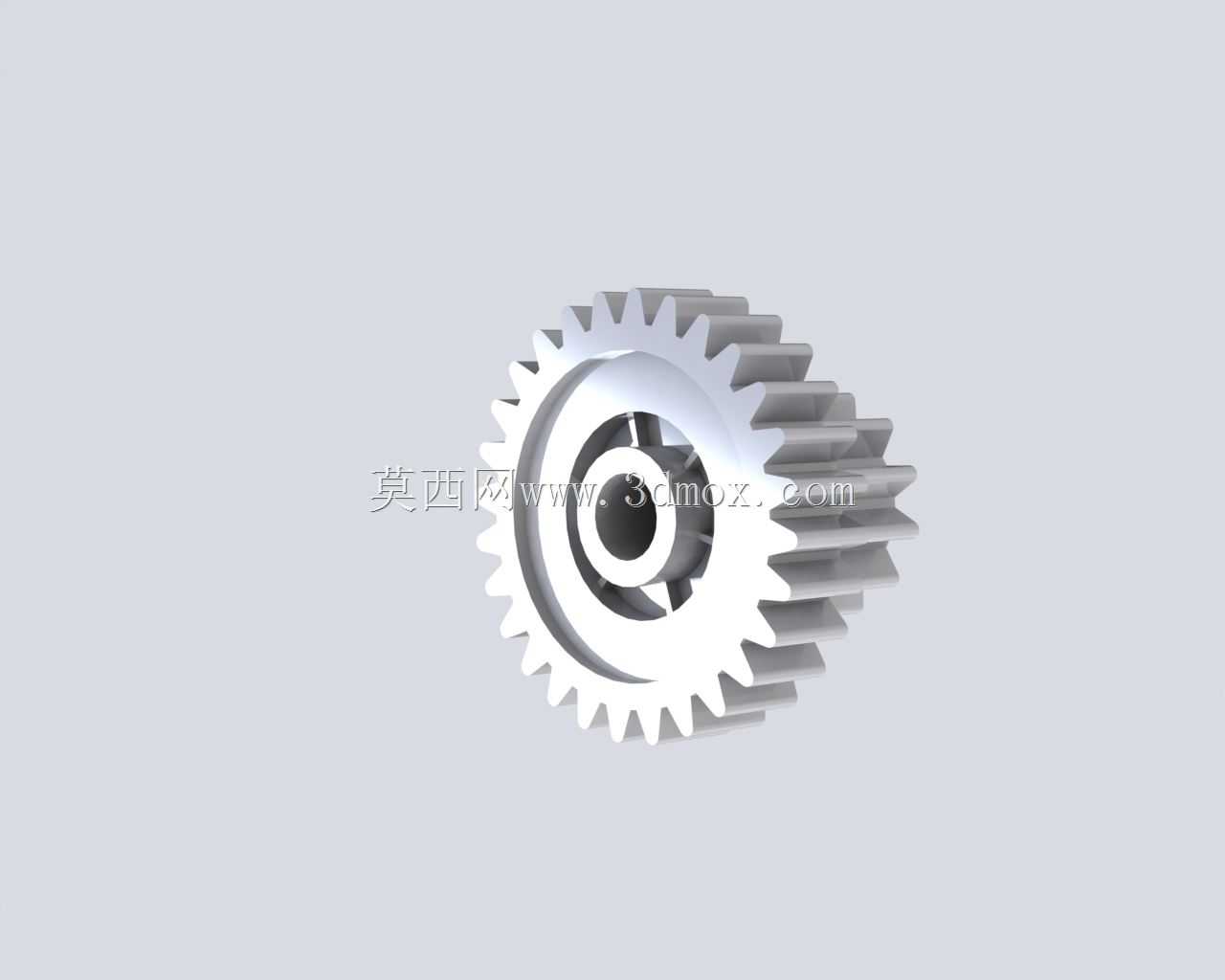

　　建模过程中，轮齿部分采用参数化生成方式，每一个齿的齿廓曲线都通过渐开线方程精准绘制，齿根过渡圆角按照刀具圆角半径匹配设计，避免齿根应力集中引发的疲劳断裂。齿轮的整体结构做了等强度优化，在保证轮齿抗弯强度、接触强度满足额定扭矩传递要求的前提下，去除了非受力区域的多余材料，既降低了零件自身重量，减少运转时的转动惯量，让换挡操作更轻便，也减少了原材料的消耗，降低加工成本。针对实际运行中可能出现的润滑需求，齿轮的齿侧间隙按照0.08-0.12mm的范围设计，既保证润滑油能够顺利进入啮合面形成油膜，减少齿面磨损，又不会因为侧隙过大导致传动正反转切换时出现冲击空程。

　　从装配适配性角度，这套齿轮结构可以直接适配标准直径的换挡传动轴，不需要额外加工定制特殊轴段，安装时只需要依次装入轴用挡圈、齿轮、另一侧挡圈即可完成轴向固定，装配工序简单，后期维护更换时拆卸便捷，不需要复杂的专用工装。在实际设备运行中，这套双联齿轮能够稳定承担额定范围内的扭矩传递，换挡过程顺畅无卡滞，啮合传动时噪音控制在工业设备允许的范围内，长期运行下齿面磨损均匀，不会出现早期点蚀、断齿等失效问题，能够满足通用小型变速设备的排挡传动使用需求。
