带安装平台的V型结构蒸汽动力装置

　　这套蒸汽动力装置的整体结构采用V型气缸布局，配套独立的安装承载平台与附属走台结构，在小型固定式蒸汽动力应用场景中具备较强的适配性，可直接作为教学演示、小型动力输出实验、复古动力装置复刻的实体结构参考。从实际用途来看，该装置可将蒸汽的热能通过气缸活塞机构转化为旋转机械能，输出端可连接小型发电机、传动演示机构或是微型作业负载，满足小功率场景下的独立动力供给需求，尤其适合职业院校机械原理课堂的结构拆解演示，帮助学习者直观理解曲柄连杆配气、蒸汽能量转换的完整流程。

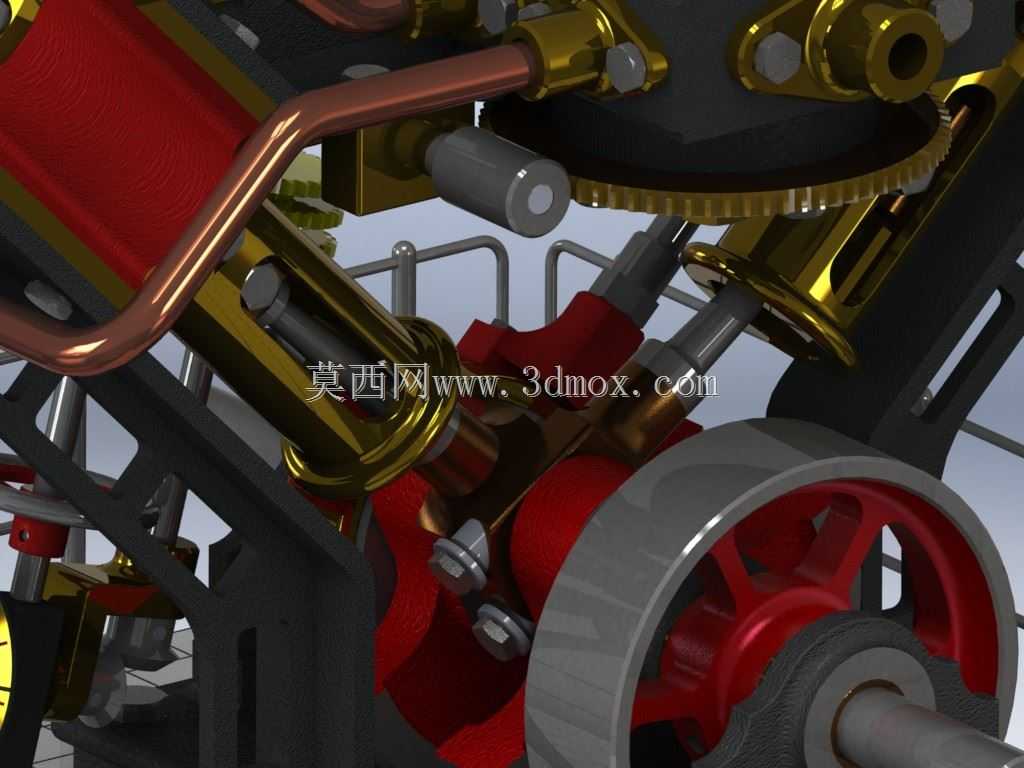

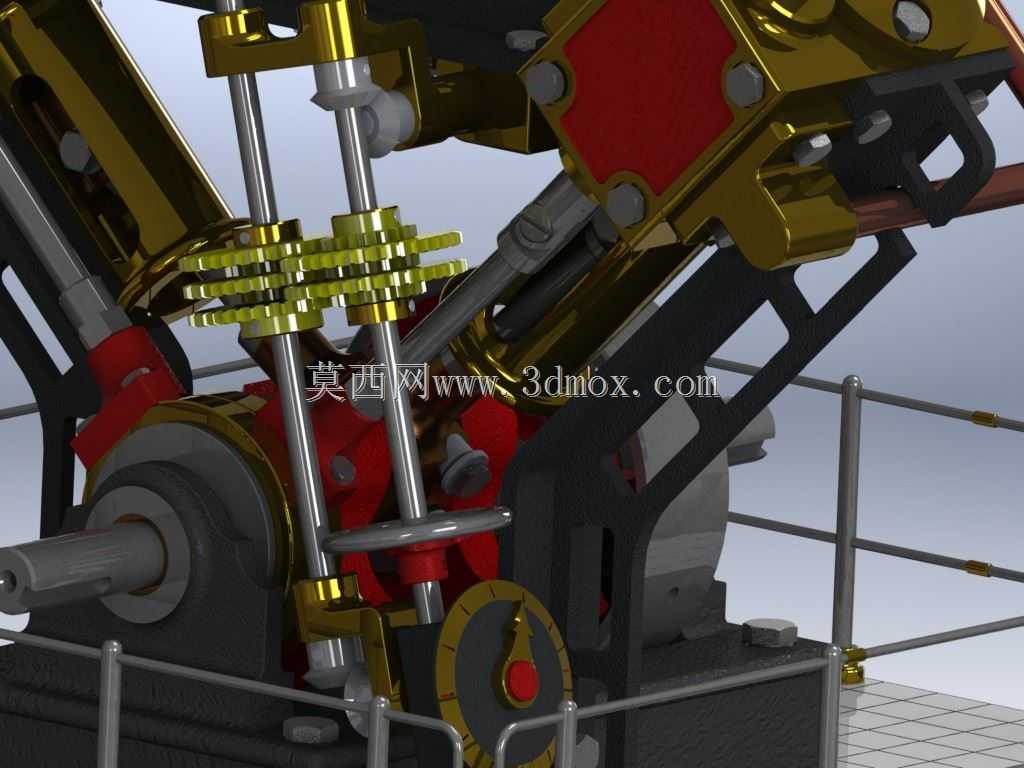

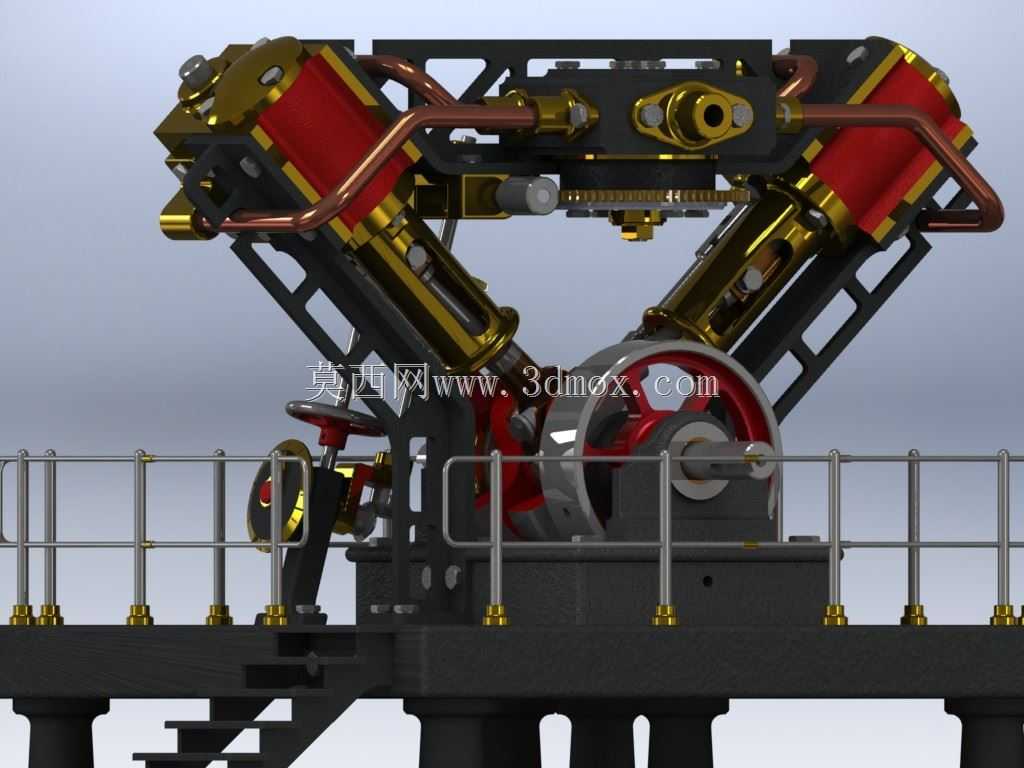

　　从功能特性上看，装置的气缸组采用倾斜V型排布，相比直列布局能够在相同气缸数量下缩短整机轴向尺寸，降低动力输出端的悬臂长度，提升曲轴运转的稳定性；外露的铜质管路分别承担进汽、排汽与润滑油路的输送功能，管路走向沿着缸体外侧的安装支架排布，既避开了运动部件的运动干涉范围，也方便后期对管路密封件进行检修更换。缸体上部集成的配气机构直接与曲轴端的凸轮结构联动，能够根据活塞的往复位置精准控制进汽与排汽的时序，避免蒸汽无功损耗，提升整体能量转换效率。

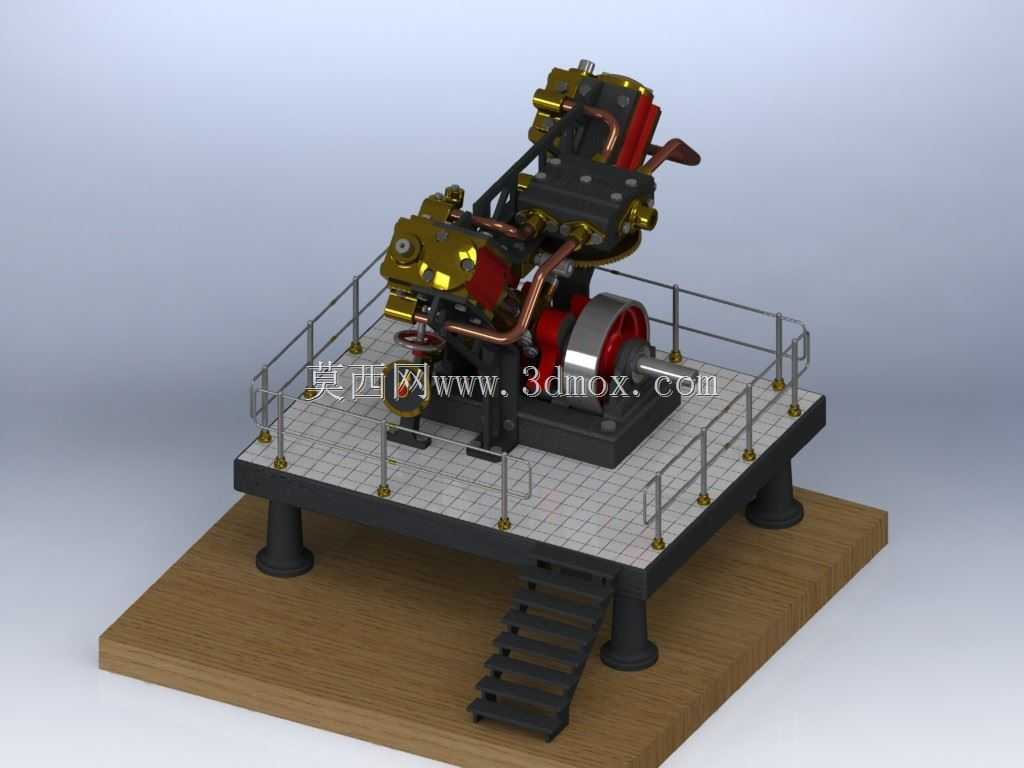

　　设计思路上，整套装置没有采用集成式的封闭机壳，而是将核心动力部件全部外露，一方面是为了在教学演示场景下能够让观察者直接看到活塞往复、气门开闭、曲轴转动的全流程动作，另一方面也降低了整机的自重，配套的安装平台采用方形钢结构底座，台面铺设防滑网格板，四周加装高度符合安全规范的防护栏杆，平台一侧设置倾斜步梯，方便操作人员登上平台对缸体部件进行日常巡检与调试。平台底部采用四个带减震垫的支撑立柱，直接固定在下部的木质承载基座上，能够抵消设备运转时产生的往复振动，避免振动传递到安装基础引发连接螺栓松动。

　　外形尺寸与安装边界方面，整套装置的总宽度控制在1.2米范围内，总长度约1.5米，走台台面距离下部基座的高度为0.4米，步梯的倾斜角度为45度，踏步间距符合人工操作的舒适尺度；动力输出轴的中心高度距离走台台面为0.32米，外接负载时可直接通过联轴器对接，不需要额外加装高度调整垫块。设备的安装边界需要在平台四周预留至少0.3米的操作空间，保证检修人员能够顺利到达缸体的各个操作面，蒸汽输入管路的接口设置在缸体侧上方，外接管路时需要预留足够的弯曲半径，避免管路弯折导致汽路堵塞。曲轴端的飞轮采用大直径结构，能够储存运转过程中的转动惯量，抵消活塞往复运动带来的转速波动，让输出轴的转动更加平稳，飞轮外侧没有加装额外的防护罩，在实际落地应用时可根据现场安全要求加装对应尺寸的防护网，避免衣物或工具卷入旋转部件。走台的栏杆立柱间距为0.2米，扶手高度距离台面0.18米，能够在操作人员靠近设备时提供有效的防护，避免意外触碰高温缸体或运动部件。
