气动管路节流控制阀SC结构设计

　　在气动自动化生产线、小型气动执行机构配套气路、实验室气动测试台架这类场景里，这类SC型节流控制阀是气路压力与流量调节的核心基础元件，区别于大通径的工业管道阀，这类微型阀主要适配6mm外径的气动软管，承担单支路气路的流量微调、执行元件动作速度匹配的作用，比如气缸伸缩速度的精准控制、气动喷嘴的出气量调节，都需要靠这类阀完成精细化的参数匹配，避免气路流量突变带来的执行机构冲击、动作节拍失准问题。

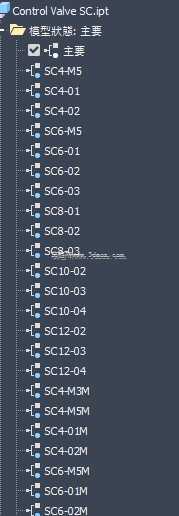

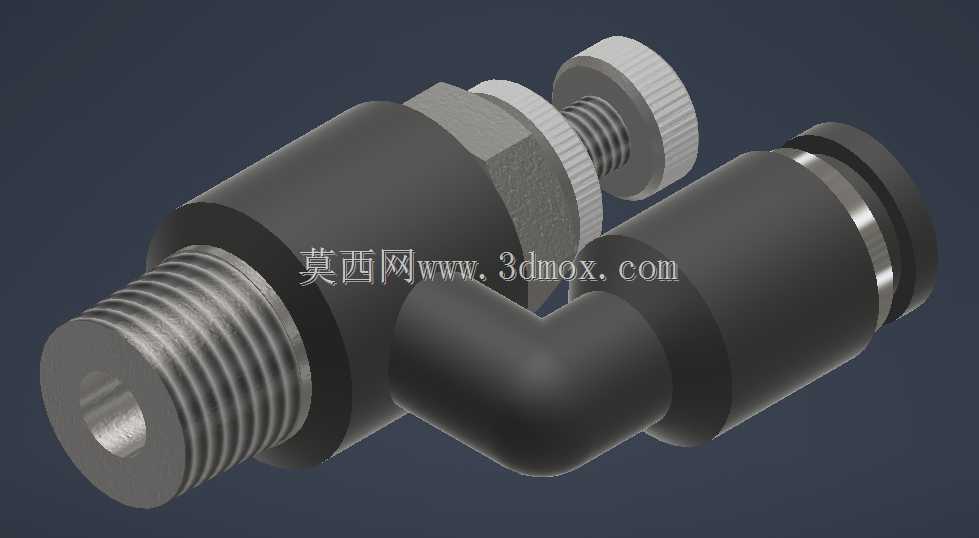

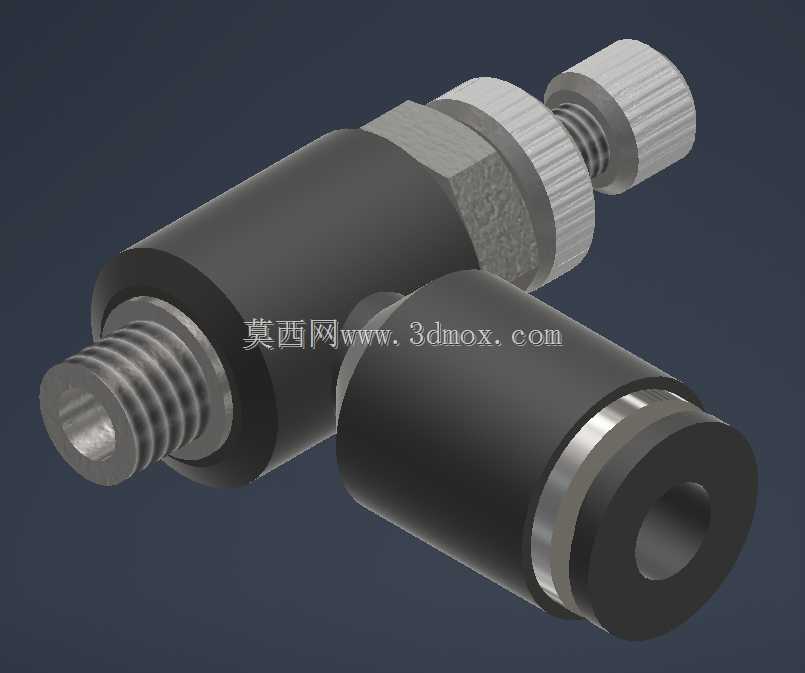

　　从结构设计逻辑来看，这款阀采用了直角式的流道布局，一端为外螺纹硬连接端，可直接拧入气动元件的预留内螺纹接口，比如电磁阀的出气口、气缸的进气端，无需额外过渡接头；另一端为快插式软管连接端，可直接插入对应外径的PU气动软管，靠内部的弹性卡圈抱紧软管外壁，配合密封圈实现端面密封，安装时无需额外工具，插到底即可完成连接，拆卸时只需按下快插端的释放压环即可拔出软管，适合现场气路的快速搭建与后期维护调整。阀的调节端采用滚花旋钮设计，旋钮表面的细密滚花可增加手部摩擦力，无需螺丝刀等工具即可手动旋转调节，旋钮内部连接节流阀芯，通过旋转改变阀芯与流道的通流截面积，实现从全闭到全开的无级流量调节，调节过程中流道截面变化线性度较好，不会出现流量跳变的情况，方便操作人员精准匹配所需的气路流量参数。

　　从安装边界尺寸来看，这款阀的整体结构紧凑，直角布局的设计可在狭窄的设备安装空间内完成气路转向与调节功能，无需额外搭配直角接头，减少气路的连接节点，也就降低了气路泄漏的风险。外螺纹端的螺纹规格适配常规气动元件的接口标准，快插端的插入深度符合气动快插接头的通用尺寸要求，安装后不会出现软管脱落、密封失效的问题。阀体主体采用硬质工程塑料材质，兼顾轻量化与结构强度，内部节流阀芯与螺纹嵌件采用金属材质，避免长期调节过程中出现磨损导致的调节精度下降，金属与塑料的结合部位采用嵌件注塑工艺，保证连接强度，不会在管路拉扯、气压波动的情况下出现嵌件脱落的问题。

　　在实际选型应用中，这类阀需要匹配对应外径的气动软管，同时要注意工作气压范围，常规气动系统的0.1-0.8MPa工作压力下，这款阀可稳定工作，不会出现阀体开裂、密封泄漏的问题。流道设计上采用了平滑过渡的转角结构，减少压缩空气在阀内的压力损失，相比直角硬转弯的阀结构，气路压损可降低15%左右，更适合对气压稳定性要求较高的精密气动控制场景。调节旋钮带有阻尼结构，调节完成后不会因为设备振动、气压冲击出现旋钮自转、流量参数漂移的问题，无需额外增加锁紧结构，简化了现场调试的操作流程。在多工位气动夹具的气路设计中，每个夹紧支路都可搭配一个这类节流阀，单独调节每个夹具的夹紧动作速度，避免不同支路因为管路长度差异、气缸缸径差异带来的动作不同步问题，保证夹具整体动作的协调性；在小型气动分拣设备的气路中，这类阀可调节吹气喷嘴的出气流量，匹配不同重量分拣物料的吹气力度，避免吹力过大导致物料飞溅、吹力过小无法完成分拣的问题。
