铝合金注塑成型标准两板模架结构

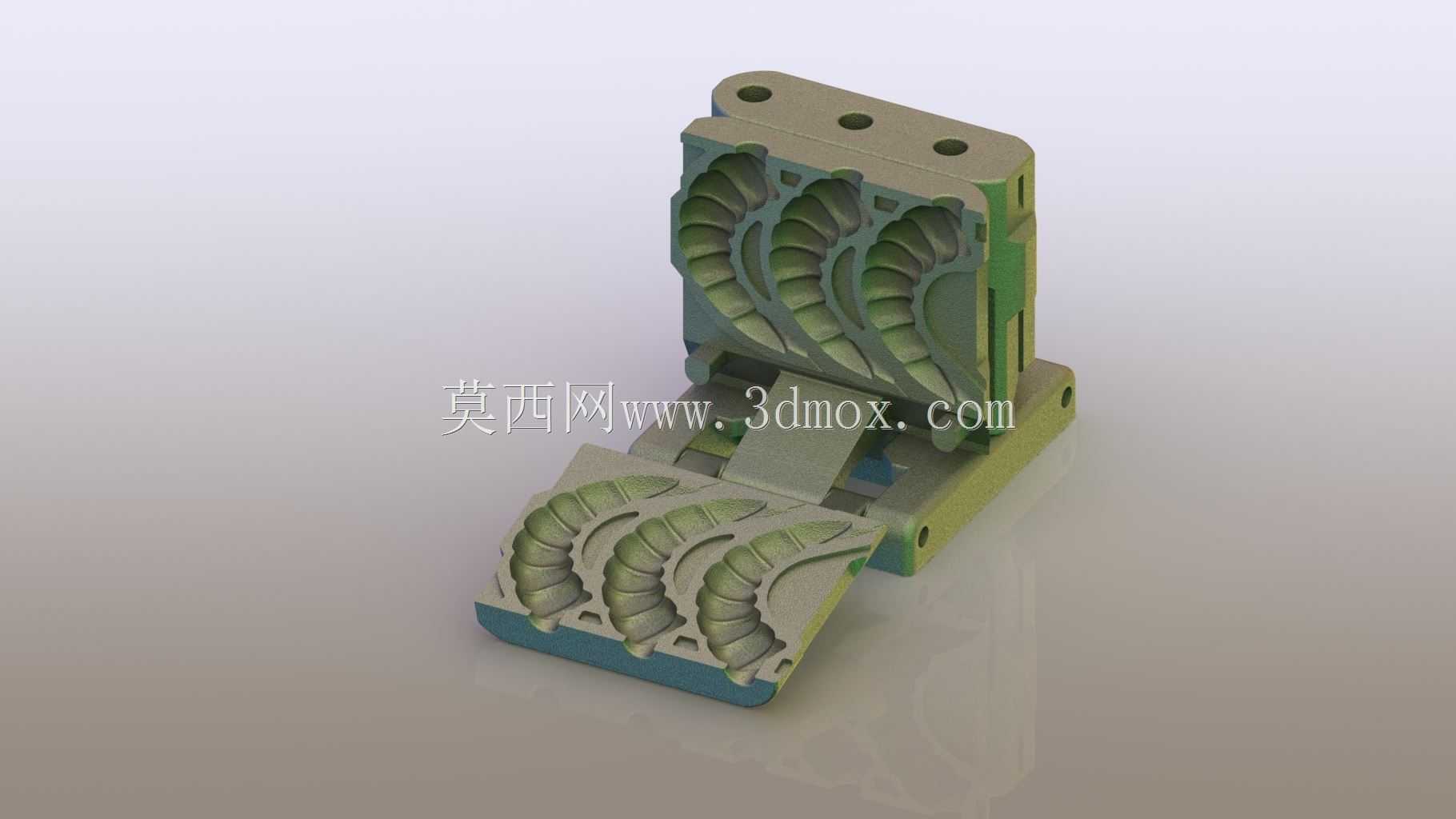

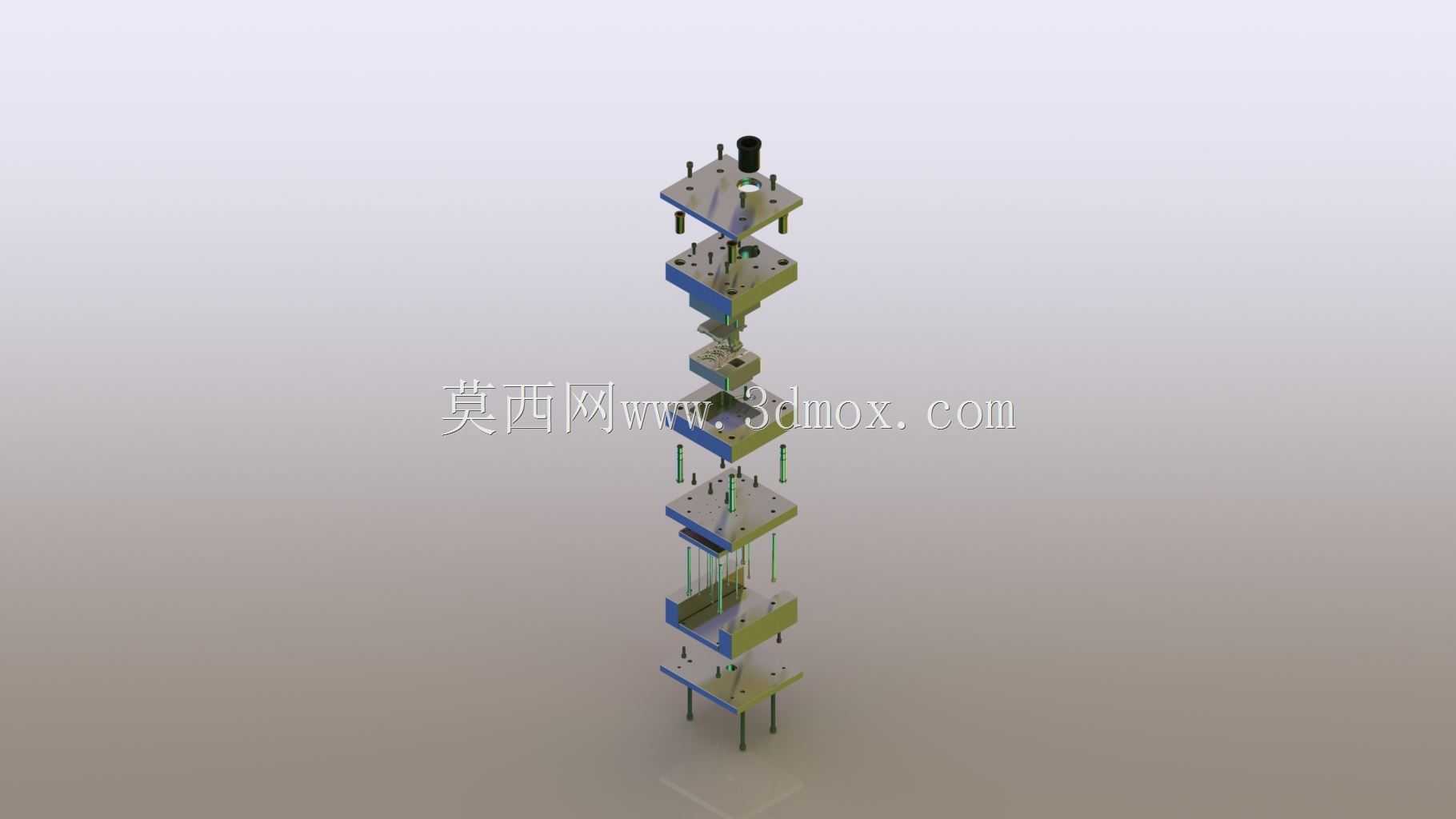

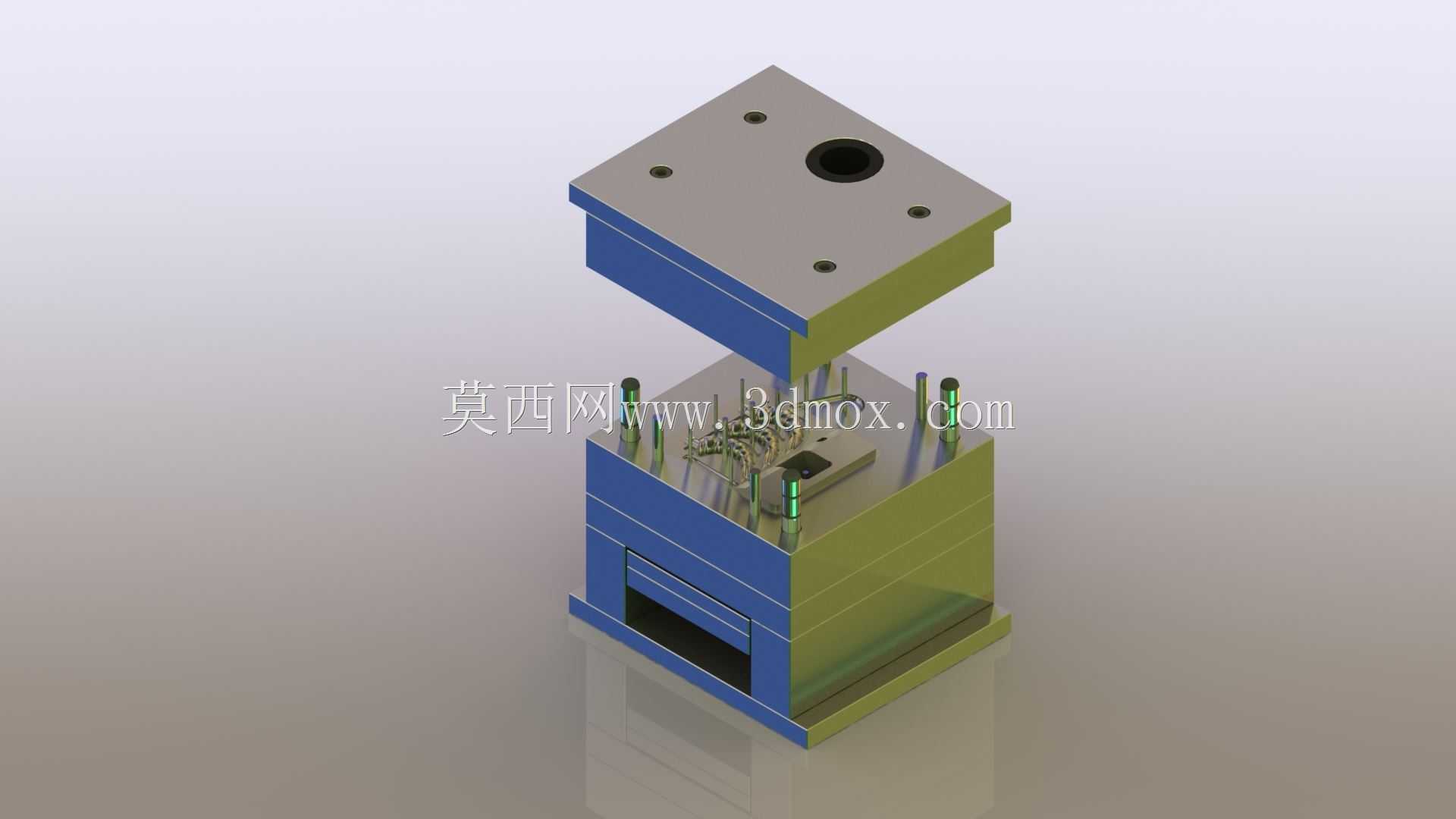

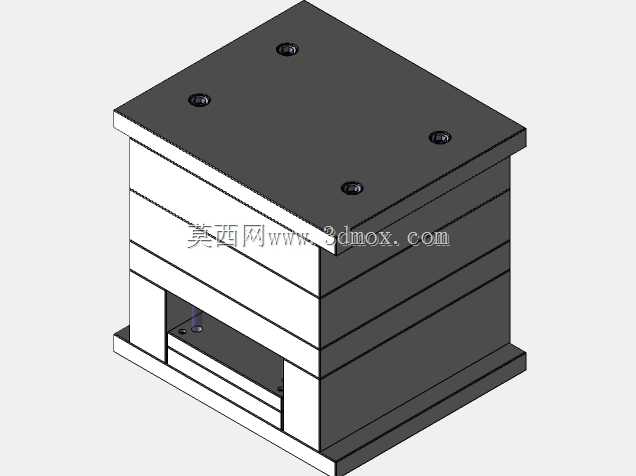

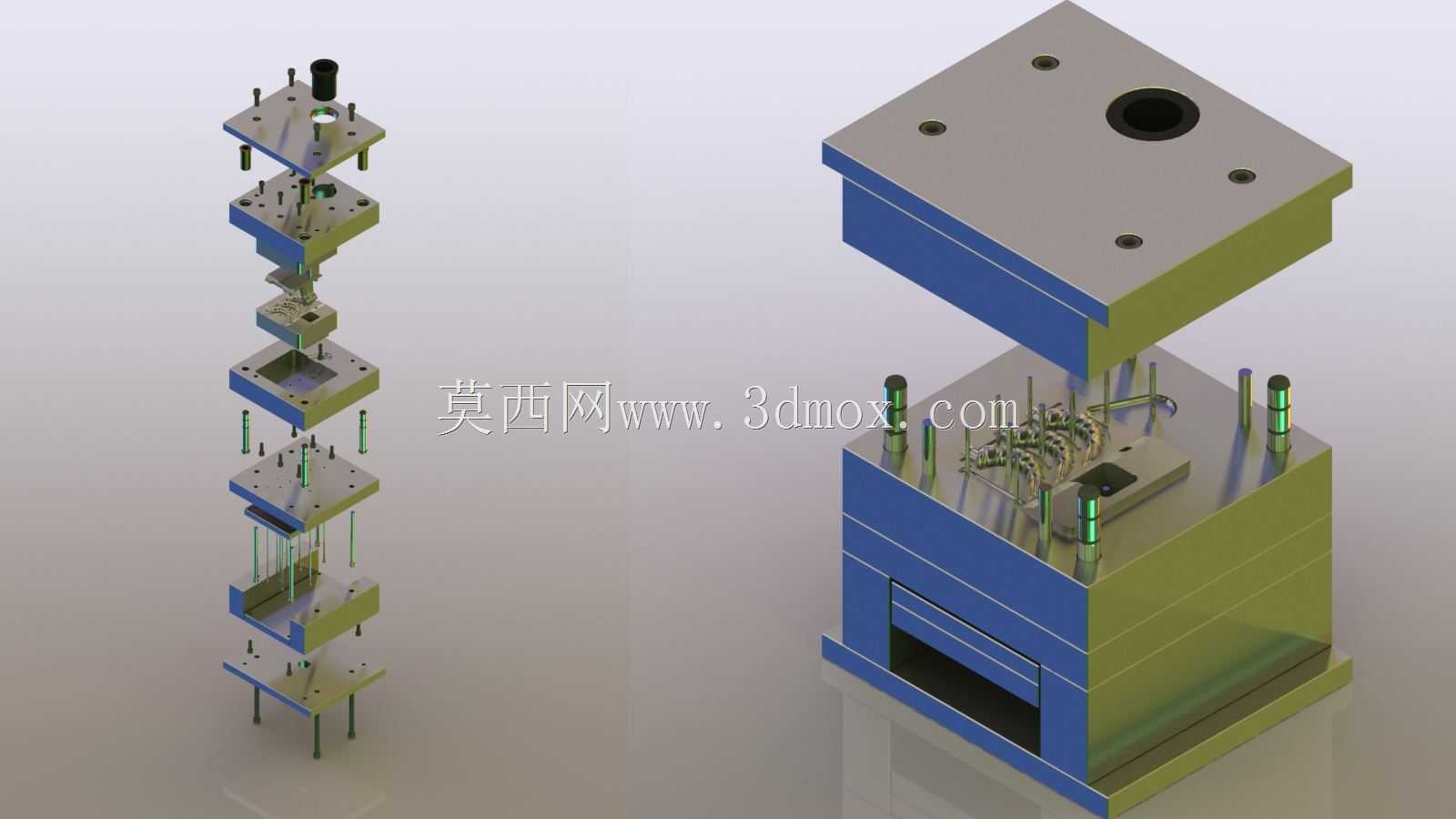

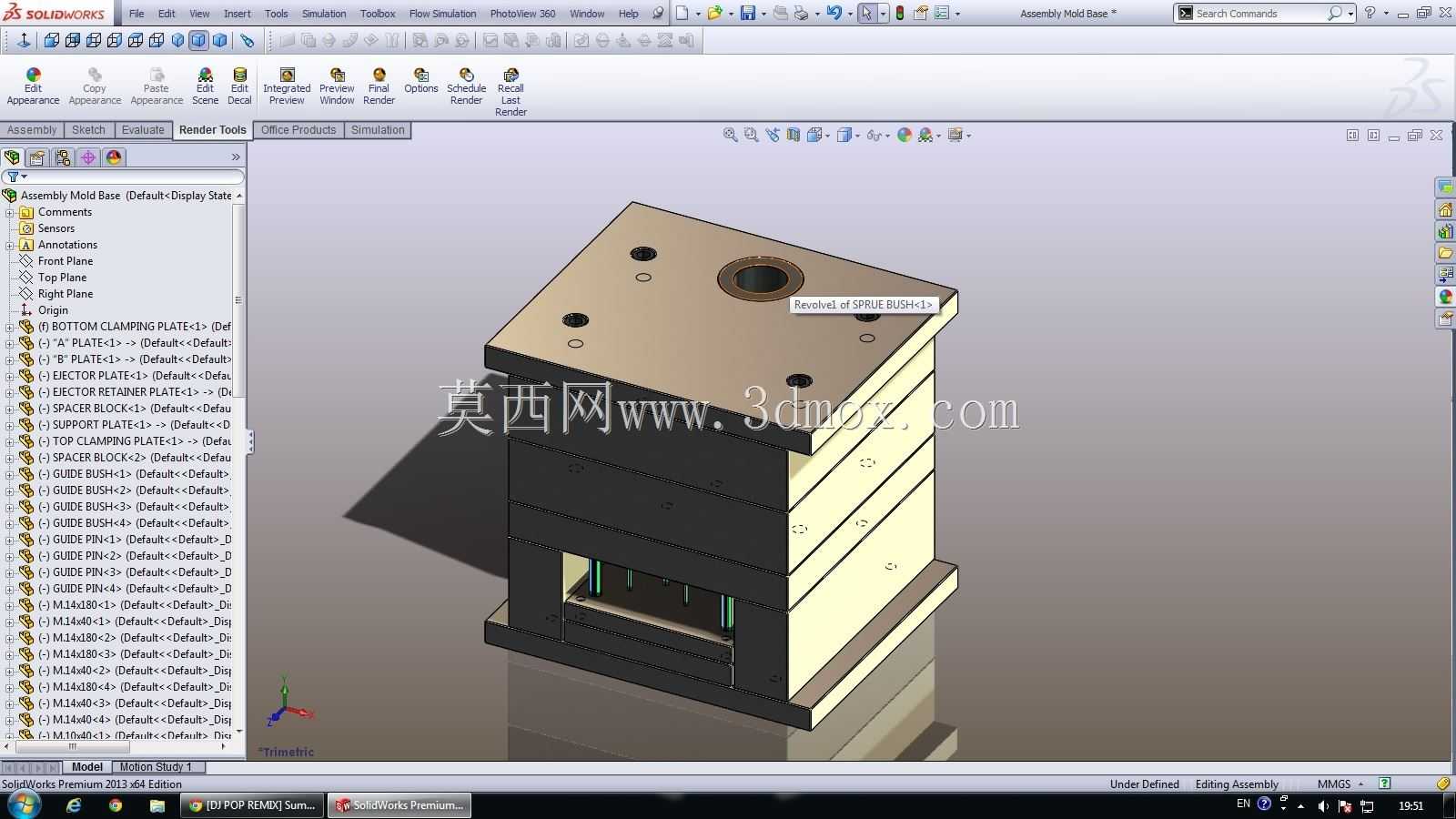

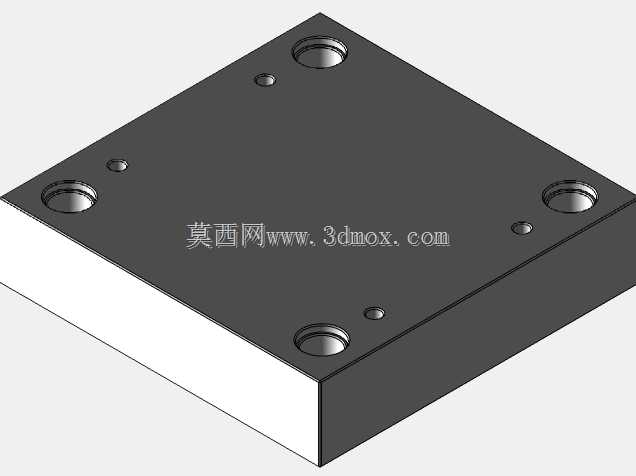

　　这套模架采用标准两板模结构设计，定模侧与动模侧通过四角导柱实现精准合模导向，导柱配套的导套采用自润滑材质，可承受连续开合模过程中的侧向偏移力，保证上下模仁的对位精度控制在0.02mm以内，满足铝合金注塑件的尺寸公差要求。定模板上开设的主流道衬套安装孔，可适配标准规格的浇口套，直接对接注塑机射嘴，流道开设在定模仁分型面侧，针对铝合金材质流动性较好的特性，流道截面采用梯形设计，减少充模过程中的压力损失，同时便于开模后流道凝料的自动脱落。动模侧设置有整体式顶出机构安装空间，预留的顶针板导柱安装位、复位杆安装孔位均符合行业通用模架标准，可直接搭配对应规格的顶针、司筒、斜顶等顶出元件，针对铝合金注塑件冷却收缩率较大的特性，

　　动模板与定模板内部均预留了随形冷却水道的加工空间，可根据模仁形状布置环形冷却回路，保证成型过程中模温均匀分布在60-80摄氏度区间，避免铝合金件因冷却不均产生翘曲、内应力集中等缺陷。从安装边界来看，这套模架的上下安装板均开设了标准间距的压板槽与吊装螺孔，可直接适配锁模力120-180吨的卧式注塑机，安装板的平面度加工要求达到0.01mm/100mm，保证模架与注塑机模板贴合紧密，不会出现合模过程中的受力偏移。模架的分模面周边设置了精定位锁块安装位，可在导柱初定位的基础上实现二次精准定位，抵消铝合金注塑过程中较大的注射压力带来的模仁偏移，保证产品分型面处的飞边控制在0.03mm以内，减少后续人工修边的工作量。

　　动模侧下方预留了足够的顶出行程空间，最大顶出行程可达到120mm，可满足大部分结构类铝合金注塑件的顶出需求，避免顶出行程不足导致的产品顶白、顶穿等成型缺陷。在实际生产场景中，这类模架多用于消费电子类铝合金结构件、小型通讯设备金属结构件的注塑成型生产，相比三板模结构，两板模架的结构更简单，维护成本更低，开合模行程更短，单模次生产周期可缩短15%左右，适合大批量连续生产场景。设计过程中针对铝合金材质注塑时模温较高的特性，模架的模板材质选用预硬调质钢材，表面进行氮化处理，提高模板的耐磨性与高温抗变形能力，导柱导套配合面的硬度达到HRC58以上，可承受连续10万模次以上的开合模磨损而不出现精度下降。模架的所有连接螺孔、

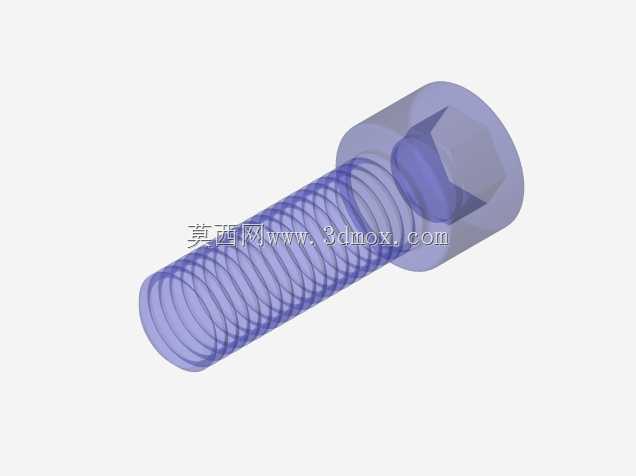

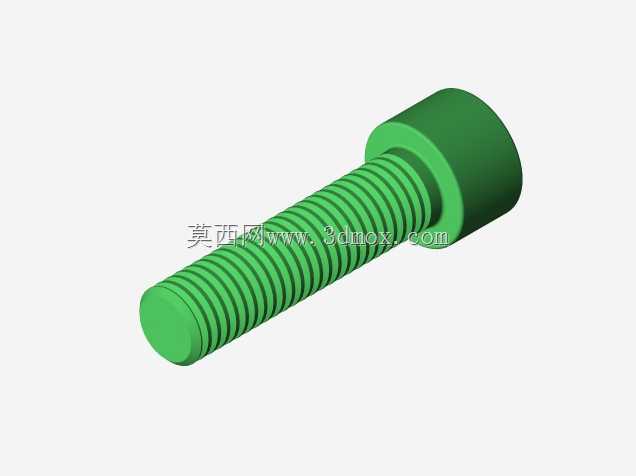

　　销钉孔均采用标准公制规格，现场维护时可直接采购标准紧固件进行更换，不需要单独定制加工，降低设备运维的备件成本。在排气设计上，分模面周边预留了排气槽的加工余量，可根据模仁的充模末端位置开设深度0.02mm的排气槽，及时排出型腔内的空气，避免铝合金件出现填充不足、烧焦等成型缺陷。这套模架的整体结构紧凑，没有多余的冗余设计，所有安装位、避空位均经过干涉校验，开合模过程中不会出现零件碰撞干涉，配套的回程杆可配合注塑机的顶出杆实现顶出机构的自动复位，不需要额外设置复位弹簧，提高了机构运行的可靠性，适合在自动化注塑生产线上搭配机械手实现全自动取件生产，减少人工操作环节，提升生产效率。
