适配Arduino的带屏扩展功能板设计

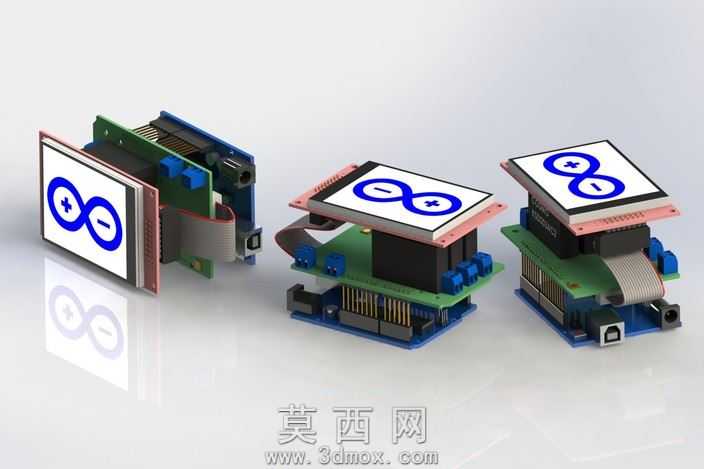

本作品是为Arduino平台设计的带显示屏扩展功能板，建模过程中首先对Arduino主控板的接口尺寸、安装孔位进行精准测绘，确保扩展板与主控板的叠装匹配度，避免出现接口错位、安装干涉的问题。建模时采用自底向上的装配思路，先分别完成PCB基板、排针排母接口、TFT显示屏模组、侧边连接排线、固定铜柱的独立零件建模，再按照实际装配逻辑完成整体装配，还原硬件的真实堆叠结构。材质渲染阶段，针对PCB板设置哑光绿油材质并还原表层丝印标识，排针排母采用镀金金属材质模拟真实接插件的金属光泽，显示屏表层覆盖高透玻璃材质并添加轻微反光效果，塑料结构件采用哑光黑色工程塑料材质，排线设置柔性橡胶质感，整体渲染效果贴近实物的视觉表现。结构设计上充分考虑使用便利性，显示屏采用倾斜抬升的安装角度，方便开发者在调试过程中直接查看屏幕显示内容，无需额外调整观察视角，侧边预留的排线接口可扩展外接其他功能模块，板载的固定孔位兼容Arduino标准安装尺寸，可直接固定在各类开源硬件项目的外壳或支架上。设计过程中重点优化了板件的空间布局，将显示屏驱动电路、接口电路合理排布在PCB有限空间内，既保证各电路模块的信号互不干扰，又控制了整体扩展板的厚度，叠装后整体结构紧凑，不会占用过多项目空间，适配各类小型嵌入式开发项目的使用需求，可直接用于物联网终端、互动装置、小型智能设备的原型开发，帮助开发者快速完成带显示功能的Arduino项目搭建，减少硬件焊接、调试的前期工作量。
