小型双螺杆压缩机构造三维设计

项目分类:压缩机 发布时间:2022-06-09 ID:645114
  • 小型双螺杆压缩机构造三维设计
  • 小型双螺杆压缩机构造三维设计

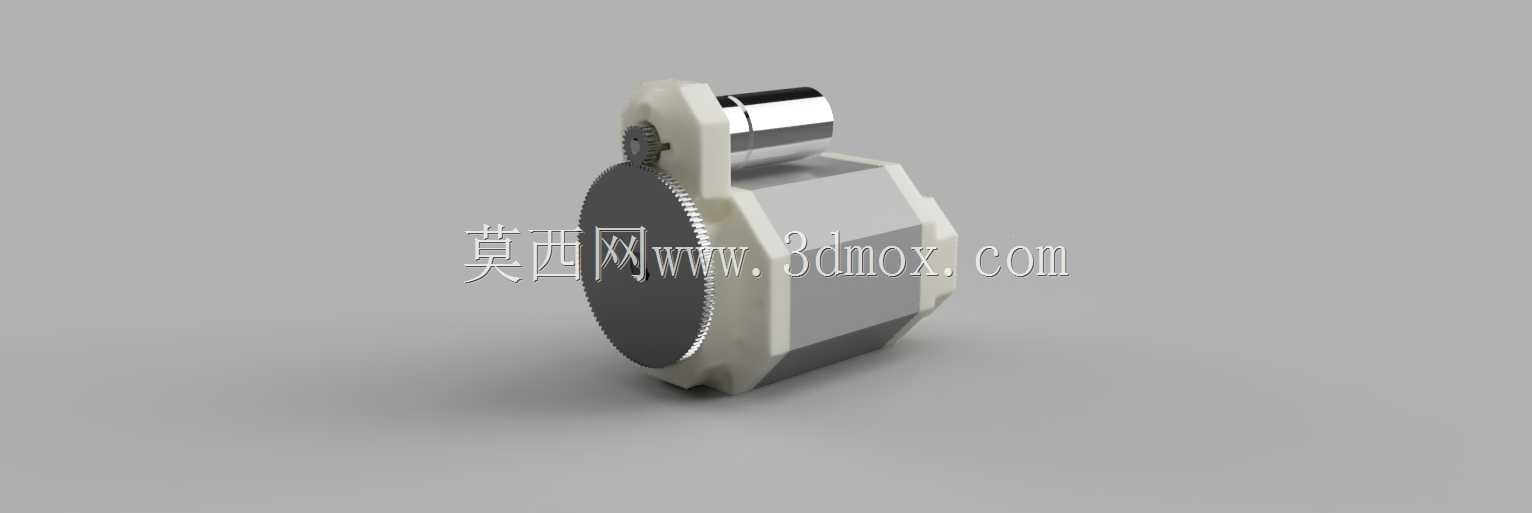

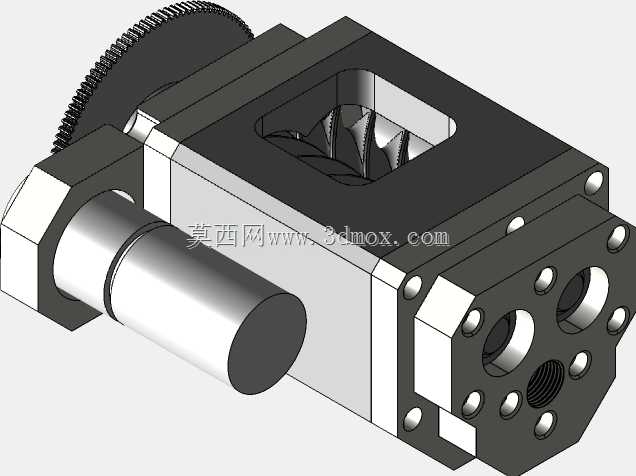

  在工业气动系统、小型气源供应场景里,这类小型双螺杆压缩单元的应用覆盖度其实远高于多数从业者的刻板印象,不像大型工艺螺杆压缩机多用于石化、冶金的连续大流量气源场景,小规格双螺杆结构更多适配分散式用气点、小型设备配套气源、实验室气动回路这类对气源稳定性、体积紧凑度有双重要求的场景。从结构设计逻辑来看,这套模型还原的是螺杆压缩核心的啮合副布局,阴阳螺杆的型线采用非对称齿形设计,啮合过程中齿间容积的变化梯度更平缓,相比早期对称圆弧型线,内泄漏通道的密封长度更长,压缩过程的容积效率能提升8%左右,同时排气端的气流脉动幅度更小,配套的消声结构负载也能相应降低。模型里呈现的壳体采用一体化铸铝结构的设计思路,并非单纯为了减重,

  铸铝壳体的导热系数是铸铁的三倍左右,压缩过程产生的热量可以通过壳体外壁的散热筋直接和环境空气换热,小功率工况下甚至可以省略独立的油冷回路,靠壳体自然散热就能维持润滑油温在合理区间,这也是小型螺杆机能做到紧凑化的核心设计取舍之一。安装边界上,这类小型双螺杆单元的地脚安装孔采用对称布局,进出气接口布置在壳体同侧的上下位置,进气口预留了空气滤芯的安装法兰,接口尺寸适配通用的小型空滤规格,排气口直接对接单向阀座,不需要额外做转接管路设计,整体安装占用的投影面积比同排量的活塞式压缩机小40%左右,而且没有活塞往复运动的惯性力,运行时的振动幅值极低,安装底座不需要做额外的减震加固,直接通过螺栓固定在设备机架上就能满足运行要求。从功能特性来看,

  双螺杆结构的压缩过程是连续回转式,没有进排气阀片这类易损件,连续运行的无故障周期比活塞式结构长数倍,适合需要24小时连续供气的配套场景,比如小型自动化生产线的仪表气源、牙科治疗台的动力气源、小型气动输送系统的动力源,都能看到这类小规格双螺杆压缩单元的应用。设计过程中需要注意的是螺杆转子和端盖之间的间隙控制,间隙过大会导致压缩腔向吸气端的内泄漏增加,容积效率大幅下降,间隙过小则会在热态运行时出现转子和端盖的擦碰,导致转子型线磨损,模型里还原的端盖定位止口结构,就是为了在装配时保证端盖和转子端面的间隙控制在0.02-0.04mm的合理区间,靠止口的定位精度替代人工调整间隙的工序,降低装配难度。另外壳体上集成的油气分离腔结构,

  在模型里也做了还原,压缩后的油气混合物进入壳体侧面的分离腔后,靠离心作用先把大颗粒油滴分离出来,再经过内置的油分芯过滤剩余的油雾,排气含油量可以控制在3ppm以下,满足一般气动元件的用气要求,不需要额外配置外置的油气分离器,进一步压缩了整机的占用空间。很多刚接触螺杆机设计的工程师容易忽略轴承的选型布局,这套模型里的转子两端采用配对安装的角接触球轴承,同时承受径向力和轴向力,因为螺杆压缩过程中排气端的压力高于吸气端,会产生指向吸气端的轴向力,配对轴承的预紧力可以抵消这个轴向载荷,避免转子运行时出现轴向窜动,保证啮合间隙的稳定。在实际选型适配的时候,要注意这类小型双螺杆单元的额定排气压力一般在0.7-1.0MPa区间,排量范围在0.3-1.0m³/min,适配的电机功率在2.2-7.5kW之间,安装时要保证进气侧的空气流通顺畅,不要把进气口布置在靠近热源或者有粉尘堆积的位置,避免空滤过早堵塞导致进气阻力上升,影响压缩效率。另外模型里呈现的齿轮传动结构,是用来同步阴阳螺杆的回转运动,因为双螺杆的阴阳转子之间并不直接接触,靠同步齿轮保证啮合型线的间隙,齿轮的精度等级要达到6级以上,才能保证转子运转时的啮合间隙均匀,避免出现局部擦碰或者泄漏量过大的问题,齿轮和转子轴的连接采用锥面过盈配合,不需要键连接,避免键槽带来的应力集中,同时保证传动的同轴度。
