卡通风格千阳号海贼船创意摆件三维设计

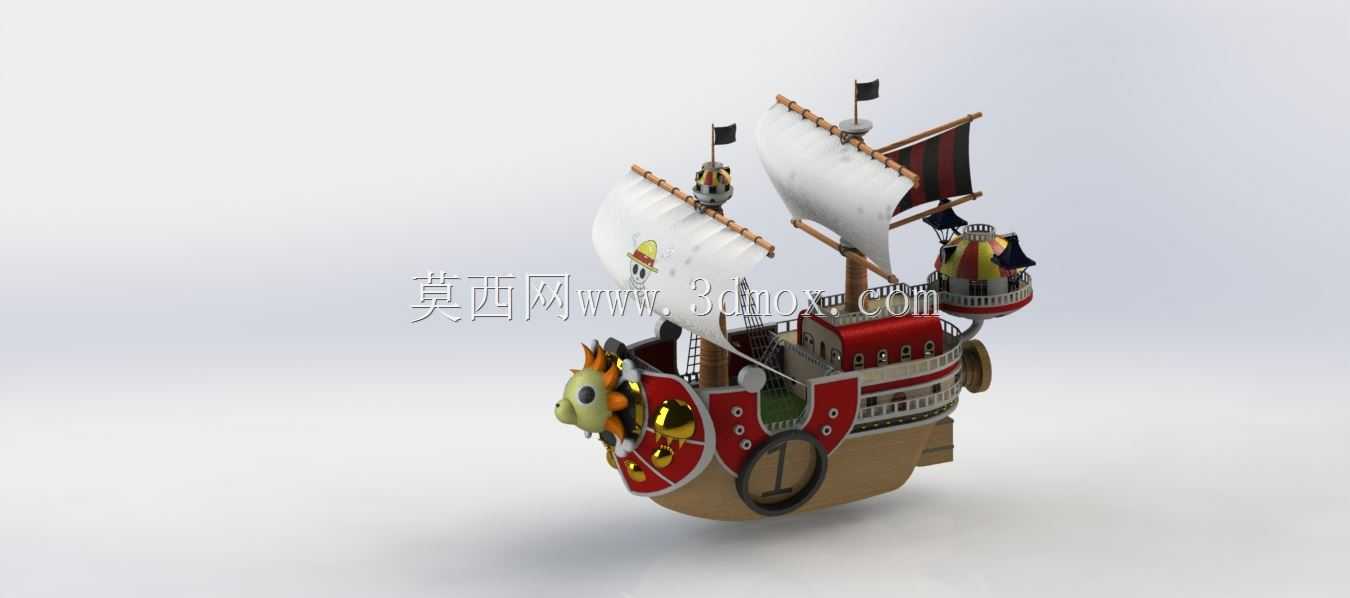

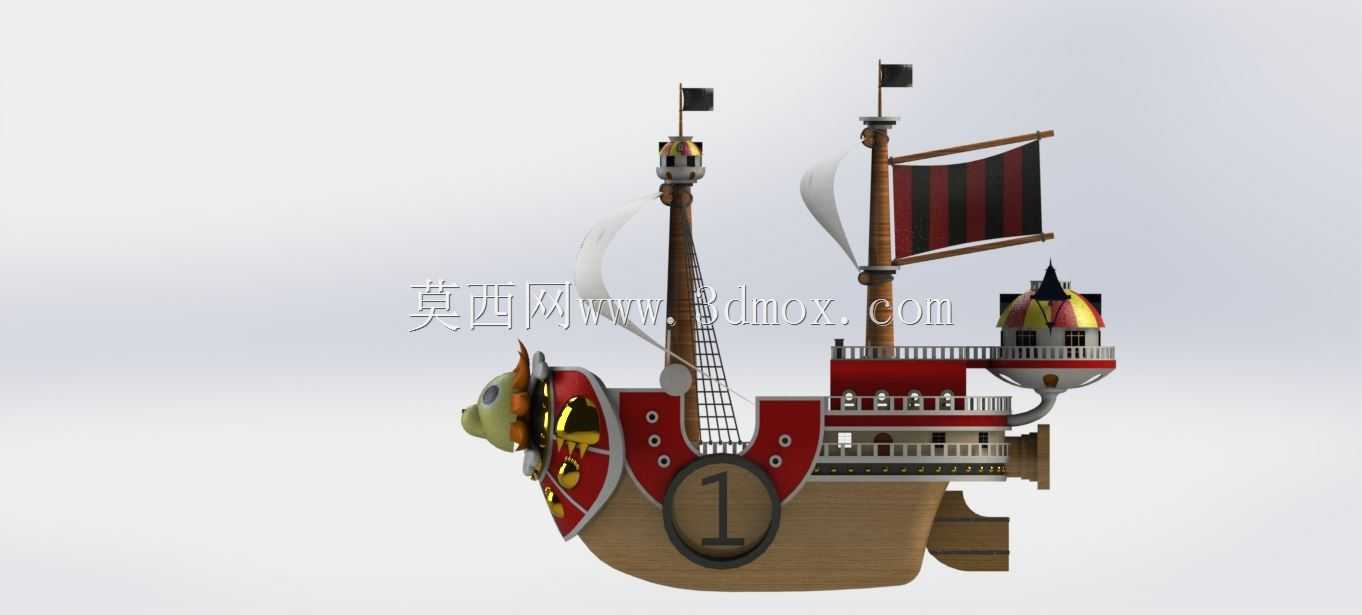

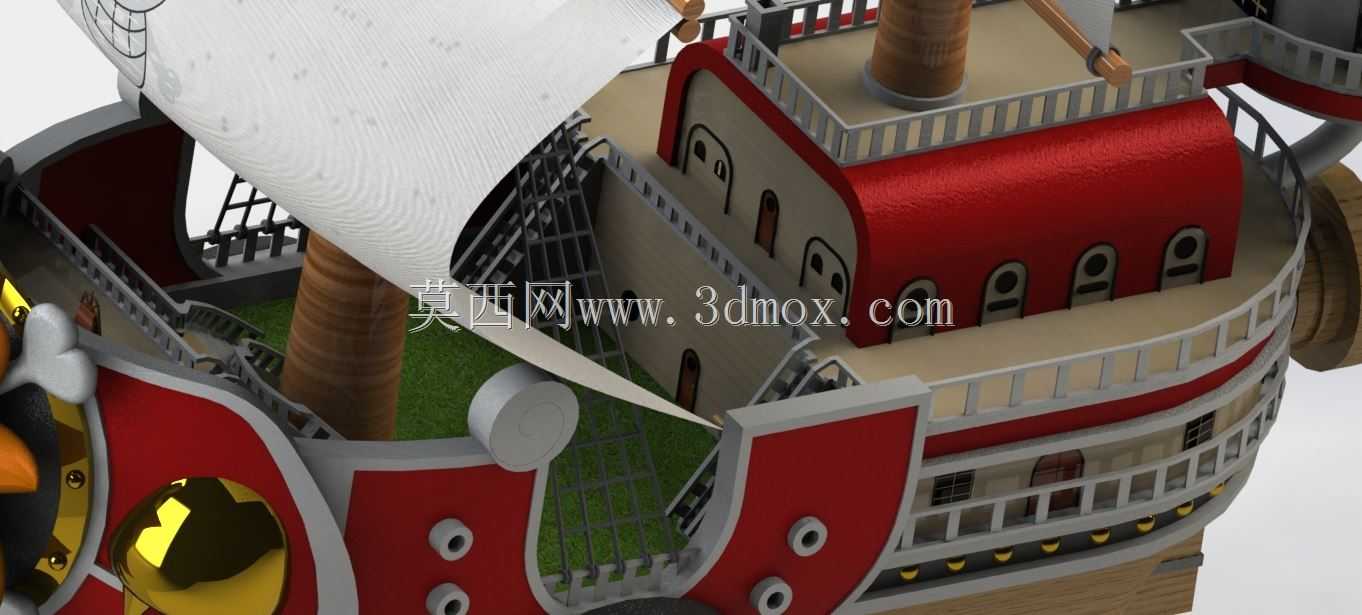

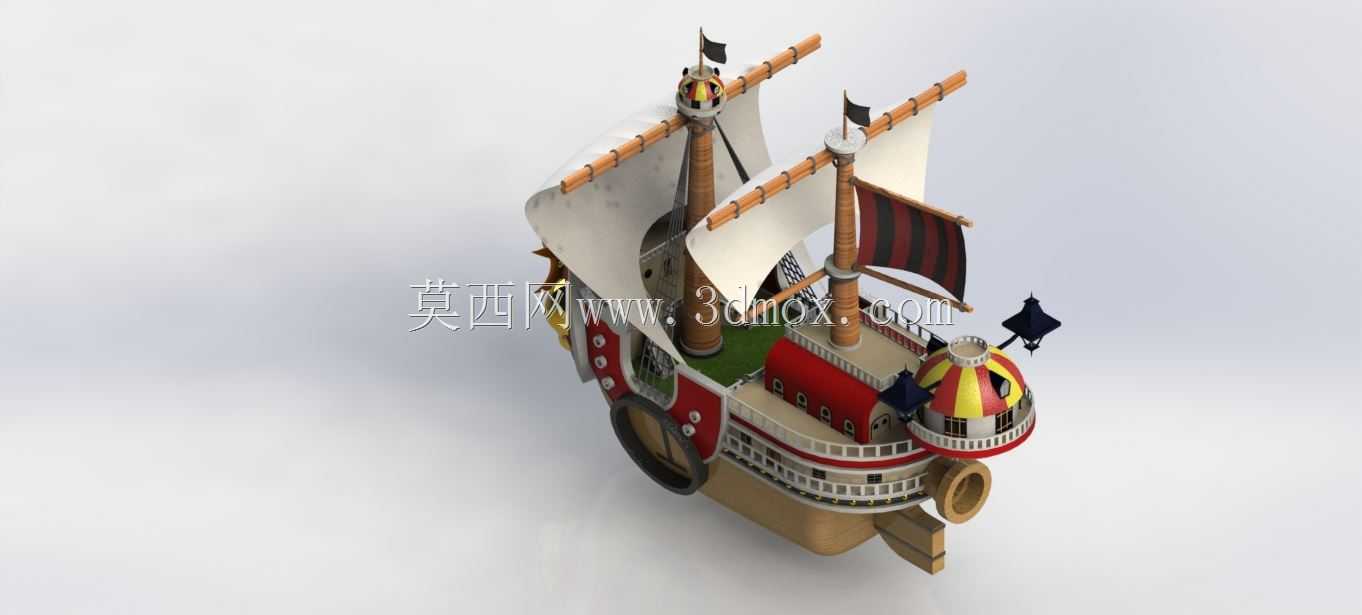

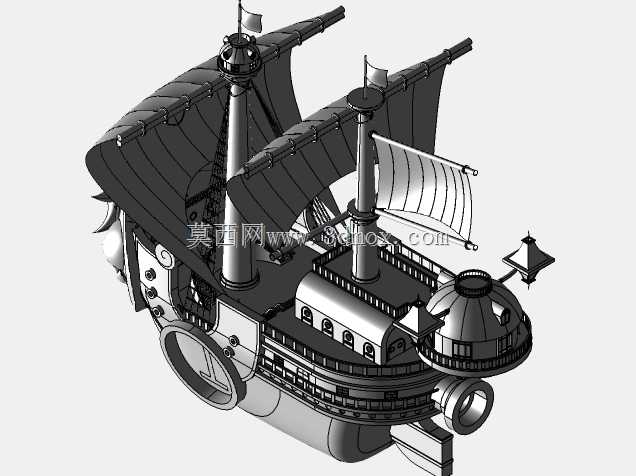

　　本次设计的卡通风格航海船摆件，核心面向潮玩手办、主题展陈、IP衍生周边的生产制作场景，可直接用于3D打印打样、注塑开模量产，适配桌面装饰、主题展馆陈列、动漫收藏等多个实际使用场景。从结构设计逻辑来看，整体采用模块化拆分思路，将船身主体、桅杆帆组、船头装饰、船尾塔楼四个核心部分做独立建模，既方便后续分件开模时的拔模角度调整，也能满足用户自行涂装、替换配件的个性化需求。船身主体部分做了圆弧过渡处理，摒弃真实帆船的尖锐棱角，所有外露棱边均做R2-R3mm的圆角倒钝，既符合Q版造型的柔和视觉特质，也能避免摆件使用过程中的磕碰划伤问题，船身侧面的圆形舷窗采用内嵌式结构设计，预留0.2mm的装配间隙，可直接搭配透明亚克力件模拟玻璃透光效果，

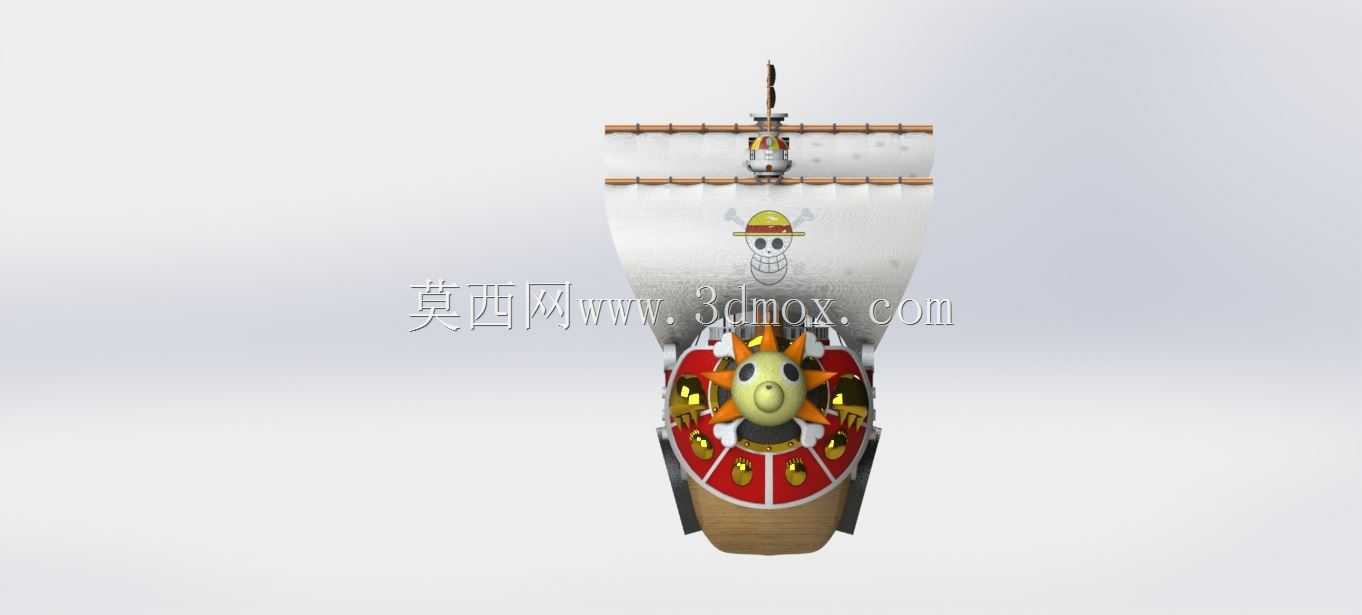

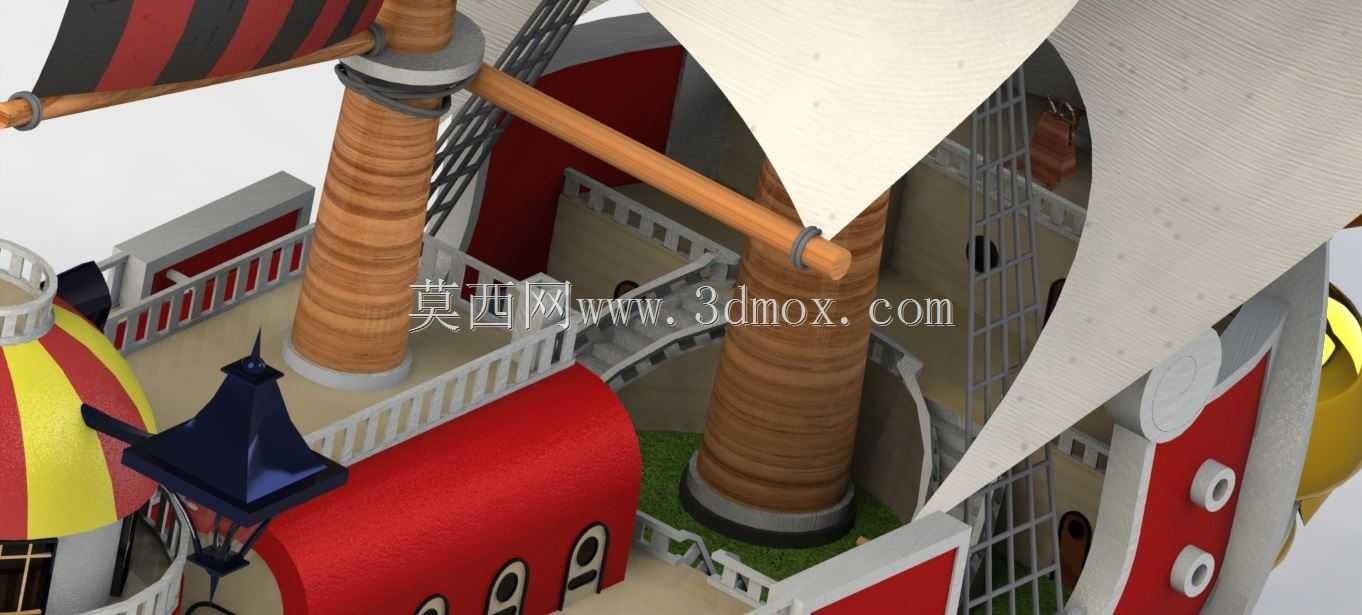

　　无需额外做粘接定位柱，降低量产时的装配难度。船头的特色兽头装饰采用一体化建模，与船首甲板做自然曲面衔接，兽头表面的凸起装饰件均做厚度不小于1.2mm的加强处理，避免打印或注塑生产时出现薄壁缺料、易断裂的问题，兽头下方的金色装饰件做独立分件设计，预留卡扣位与船身主体卡接，方便后续做分色电镀处理，无需复杂的遮喷工序。桅杆与帆组部分，三根主桅杆均采用直径6mm的圆柱结构，底部与船身甲板的安装孔做H7/h6的间隙配合，安装深度达到15mm，保证桅杆装配后的垂直度与结构强度，不会出现晃动倒伏问题；帆面并非采用平面薄片结构，而是做了自然垂坠的曲面弧度，模拟帆布受风的自然形态，帆面厚度设置为1.5mm，边缘做加厚卷边处理，

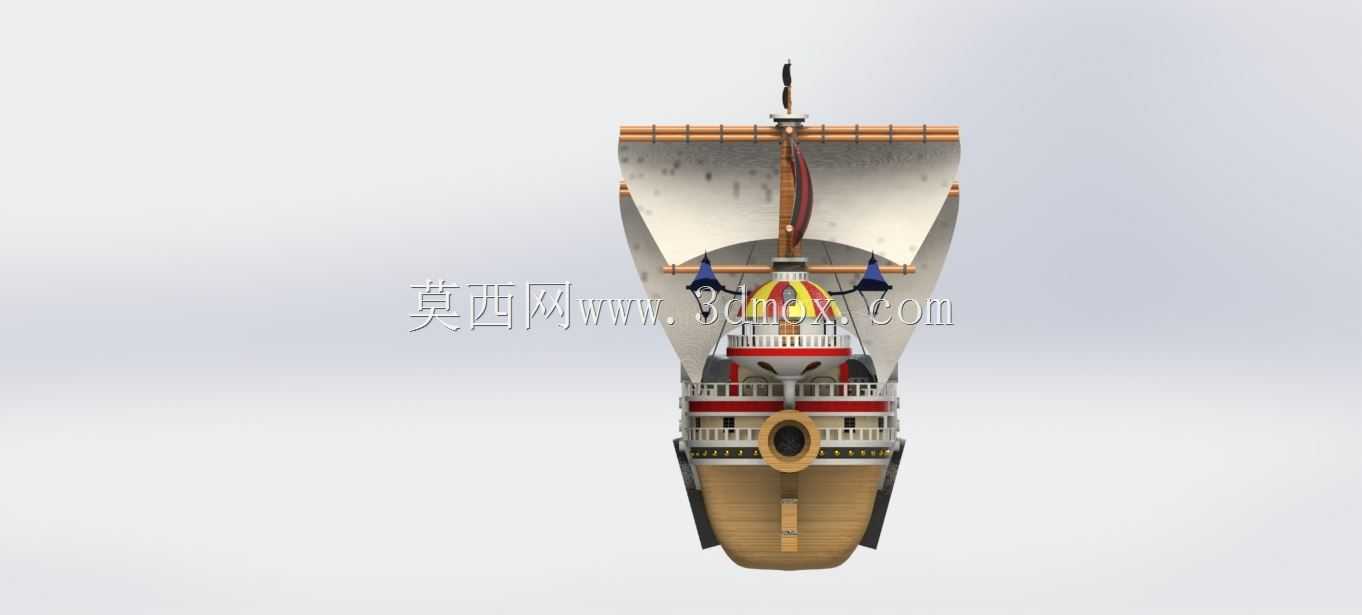

　　避免薄件生产时的翘曲变形，帆面上的标识图案采用浅浮雕设计，浮雕深度0.3mm，既可以直接印刷上色，也能通过浮雕效果提升涂装时的层次感。船尾的塔楼结构做了分层设计，每层塔楼的围栏均做镂空处理，镂空缝隙宽度控制在2mm以上，避免3D打印时出现支撑难以去除、注塑时出现粘模的问题，塔楼顶部的装饰小旗采用软胶件预留安装位，可搭配TPU材质制作，提升整体的把玩耐造性。从安装边界与尺寸控制来看，整体摆件的最大外轮廓尺寸控制在长180mm、宽120mm、高210mm的范围内，刚好适配常规展示盒的内部尺寸，底部做了10mm宽度的平底支撑边，保证放置时的稳定性，无需额外配置底座；所有外伸部件比如桅杆侧支索、船头突出装饰的外伸长度均不超过15mm，

　　且在连接处做了三角加强筋结构，避免搬运、把玩过程中出现部件断裂的问题。设计过程中充分考虑了不同生产工艺的适配性，针对FDM3D打印场景，所有悬空结构的悬空角度均控制在45度以上，减少支撑材料的使用，降低后处理打磨工作量；针对光固化3D打印场景，所有细节特征的最小尺寸不小于0.5mm，保证细节能够完整成型；针对注塑量产场景，所有分件的拔模角度均设置为1.5度以上，壁厚均匀控制在2-2.5mm区间，避免出现缩痕、填充不足等注塑缺陷。从实际使用功能来看，该模型除了作为静态装饰摆件外，船身内部预留了直径30mm、深度40mm的空腔，可加装小型纽扣电池组与LED灯组，实现舷窗、塔楼内部的发光效果，空腔位置预留了走线槽与电池仓盖的安装位，电池仓盖采用卡扣式固定，无需螺丝，方便用户更换电池。船身底部做了隐藏式的配重块安装位，可嵌入50g左右的金属配重块，进一步提升摆件放置时的稳定性，避免轻微触碰就出现倾倒的问题。整体曲面建模均采用G2连续曲面过渡，没有出现曲面褶皱、法线反转的问题，所有装配位置的公差均经过反复校核，保证不同生产工艺下的零件都能顺利装配，不需要额外的打磨修配。
