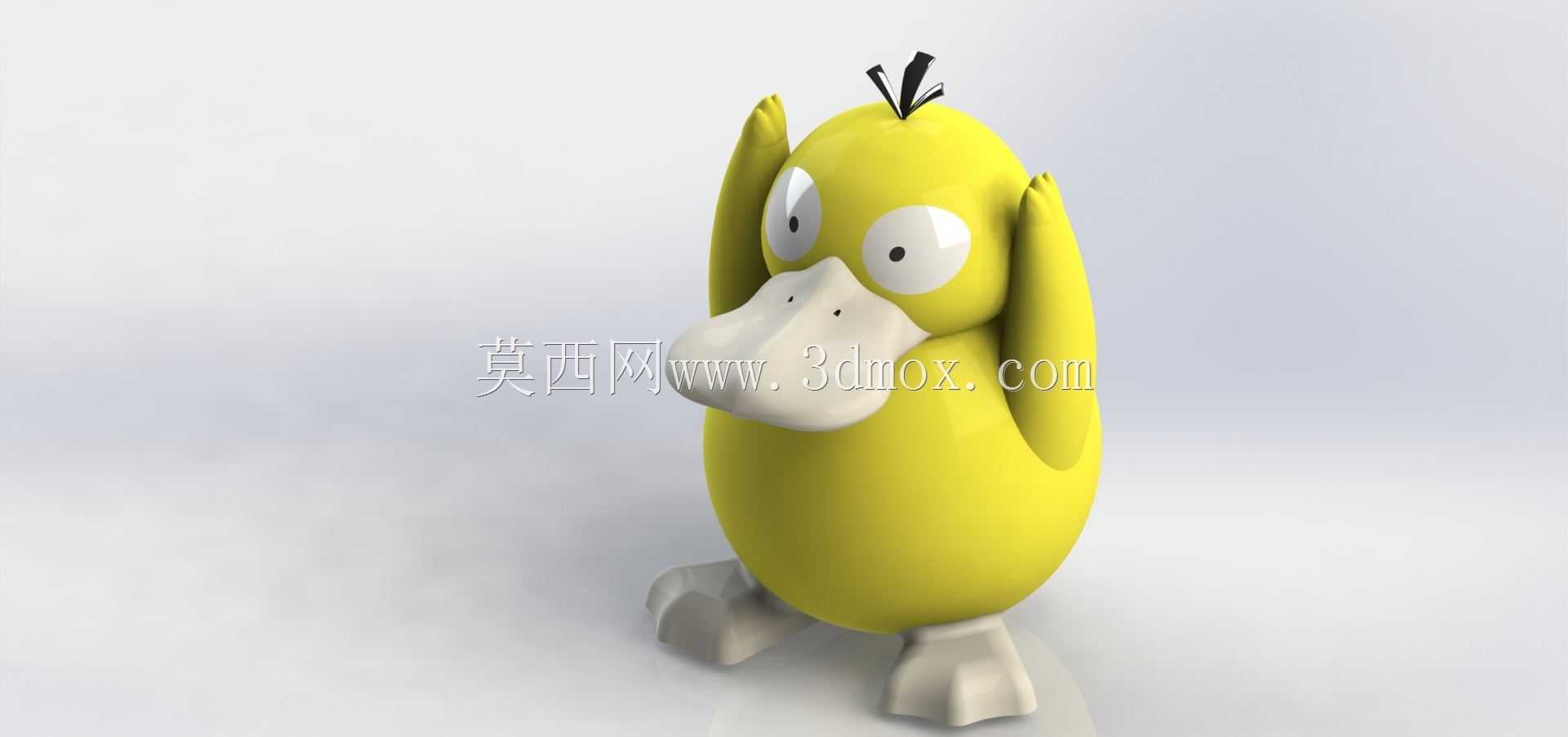

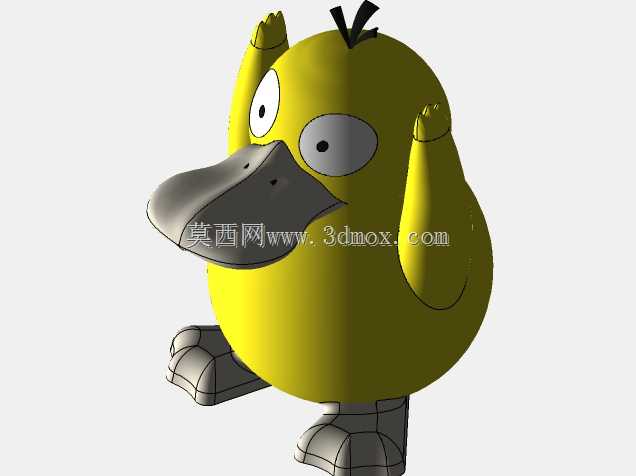

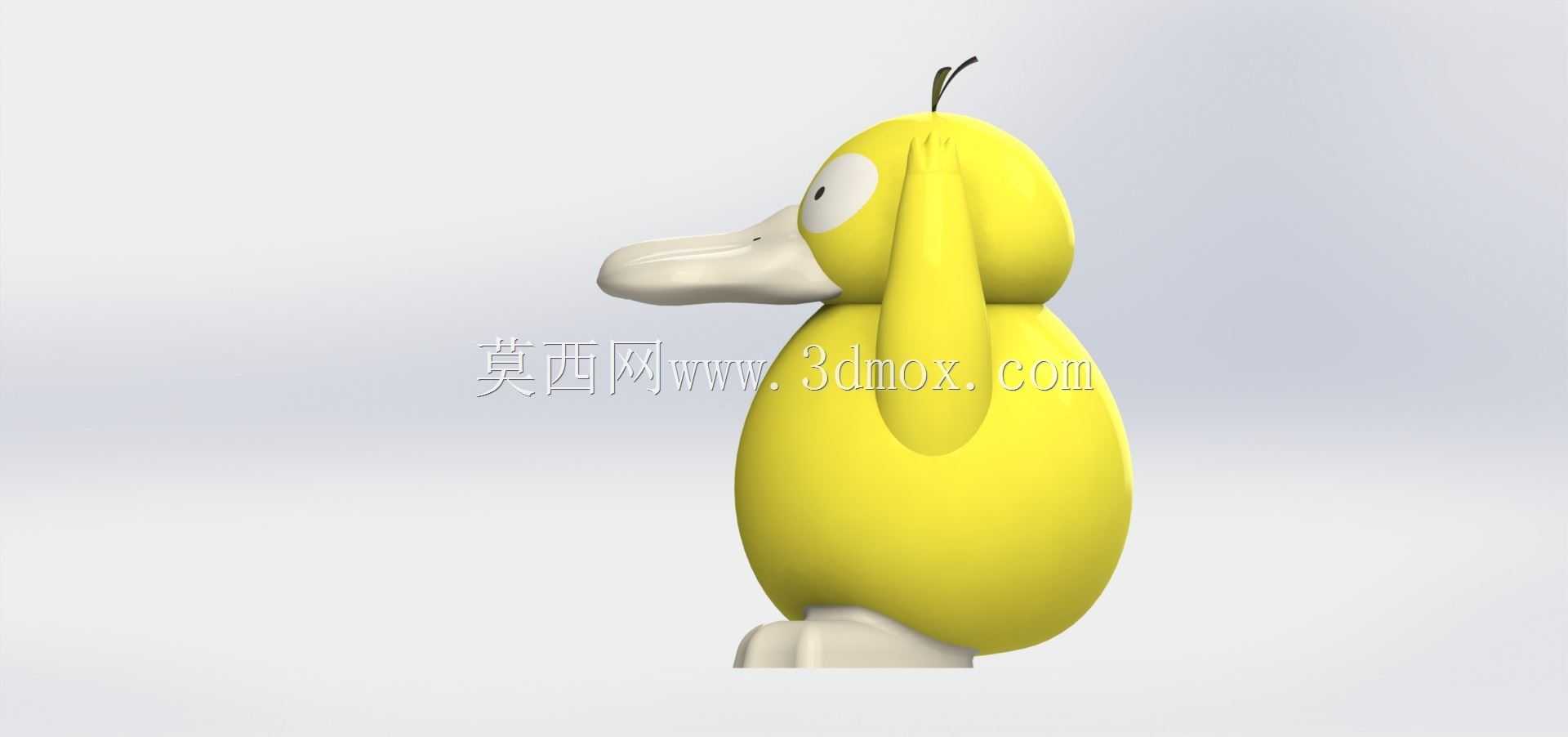

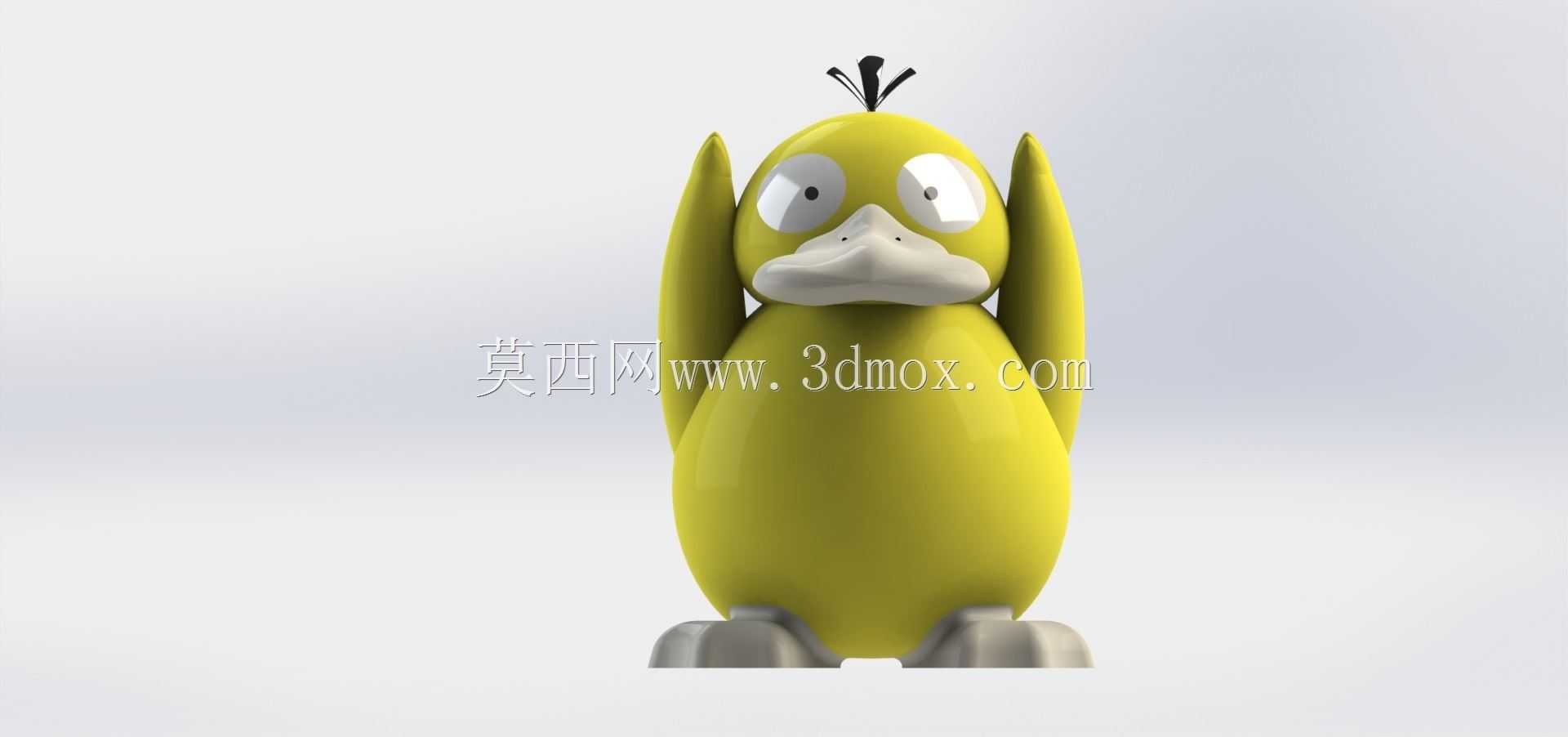

Q版可达鸭卡通手办三维结构设计

　　做这个Q版可达鸭的结构设计，最初是对接潮玩手办生产线的打样需求，这类IP衍生公仔目前在文创周边、桌面摆件、潮玩盲盒领域的应用占比逐年提升，除了面向C端消费者的收藏、装饰用途，也常作为通讯运营商线下营业厅的活动伴手礼、品牌联名周边物料，毕竟可达鸭本身自带的传播属性，很容易在年轻用户群体中形成话题传播。

　　设计初期先拆解了原版形象的识别特征：圆滚的躯干比例、标志性的扁宽鸭喙、头顶三根翘起的黑色呆毛、抱头的经典动作姿态，这些特征不能做过度修改，否则会降低用户的形象识别度。结构上做了分体式设计考量，将整体拆分为头部躯干一体件、两侧手臂件、足部件、头顶呆毛件四个独立装配模块，每个模块的拼接位置都做了0.15mm的过盈配合公差，适配PVC注塑成型的脱模需求，同时避免拼接缝出现在正面视觉区域，保证外观面的完整性。

　　外形尺寸控制上，整体高度设定为120mm，最大躯干直径75mm，足部支撑面的横向跨度62mm，这个尺寸边界既符合盲盒公仔的常规包装尺寸要求，也能保证放置时的重心稳定——重心位置落在足部支撑面的几何中心偏后2mm位置，哪怕桌面有轻微倾斜也不会出现倾倒问题。足部的纹理做了分模线隐藏处理，将蹼状纹理的凸起棱线作为分模面的对齐基准，减少后续打磨工序的工作量。

　　表面处理上，鸭身主体的黄色区域做了半哑光的晒纹处理，粗糙度控制在Ra1.6，避免注塑件表面出现明显的缩水痕或者亮斑；鸭喙部分做了浅灰色的磨砂质感，和身体的黄色形成材质视觉差；眼睛部分预留了移印定位柱，位置公差控制在±0.05mm，保证印刷后的双眼对称度符合外观检验标准。手臂的抱头姿态做了角度微调，将手臂与头部的间隙控制在1.2mm，既不会出现装配干涉，也不会因为间隙过大显得造型松散。

　　实际打样验证阶段，重点测试了不同壁厚下的成型效果，躯干主体的壁厚统一设定为2.5mm，手臂、呆毛这类细小结构的壁厚不低于1.8mm，避免注塑时出现缺胶、翘曲问题；呆毛部分因为是细长凸起结构，根部做了R0.8mm的圆角过渡，减少运输过程中出现断裂的风险，同时在模具设计上对应位置做了镶件处理，方便后续如果出现断损可以快速更换维修。

　　这类卡通公仔的结构设计和常规工业零部件不同，除了要满足基本的装配、成型要求，还要平衡造型还原度和生产可行性，不能为了完全还原原画的夸张比例而牺牲结构强度，也不能为了方便生产把形象改得失去辨识度。比如最初的设计稿里呆毛的倾斜角度更大，做模流分析的时候发现这个角度下注塑时容易出现困气问题，后来把角度微调了3度，既保留了翘起的灵动感觉，也解决了困气导致的表面焦痕问题。另外在安装边界上，底部做了直径30mm的平面区域，预留了后续如果需要加装发光底座、磁吸底座的安装空间，不需要额外修改主体结构就能适配不同的衍生版本需求，比如联名款的发光音效版本，只需要在躯干内部预留10mm直径的空腔，就能放置纽扣电池和小型震动触发模块，不需要重新开模，能有效降低衍生产品的开发成本。
