常规构型水下航行潜艇外观结构建模

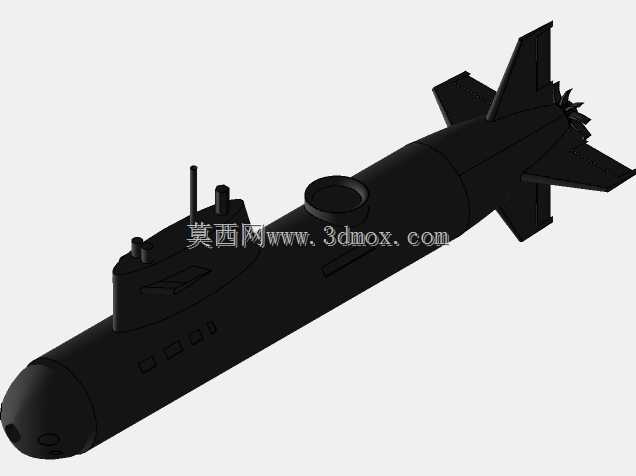

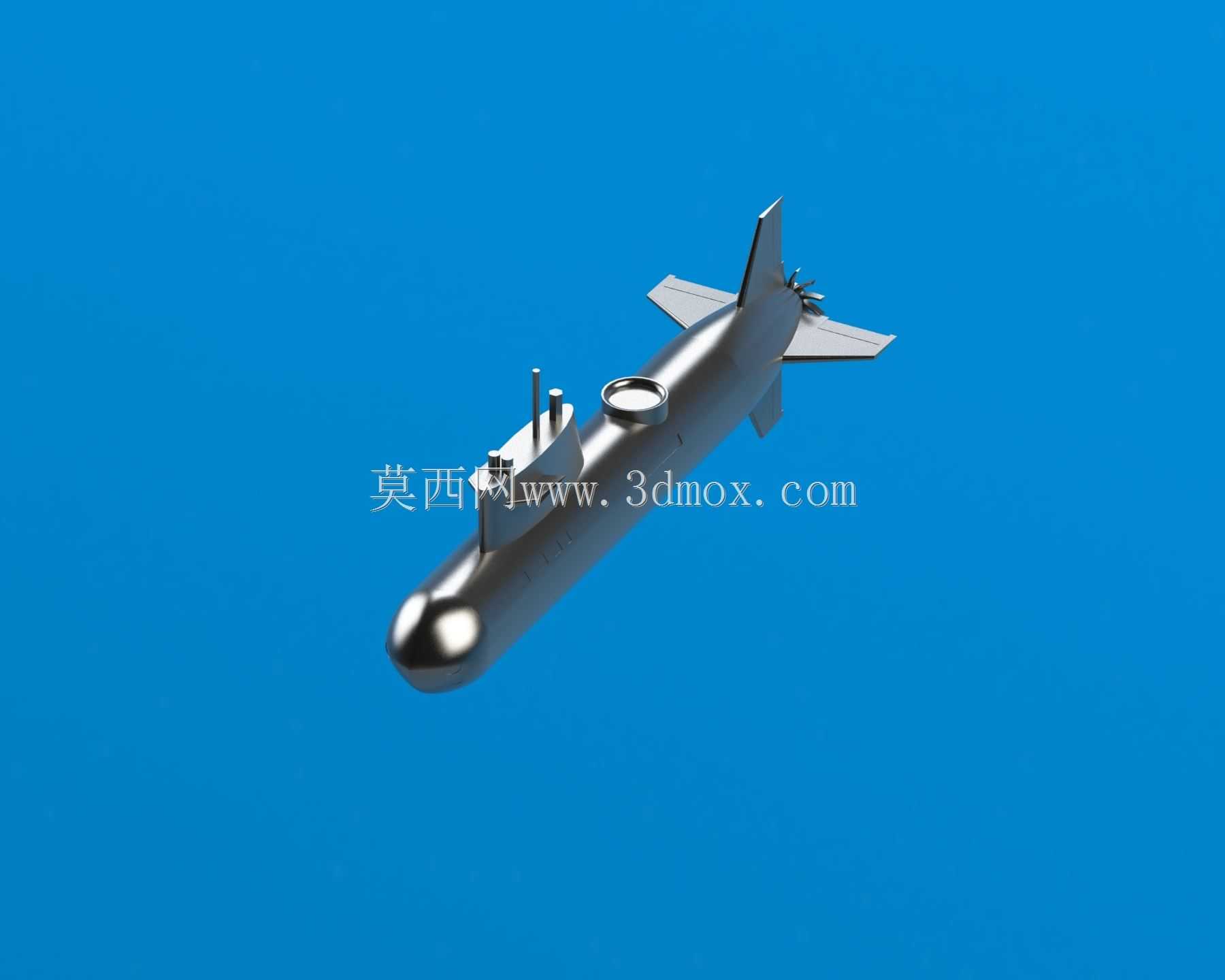

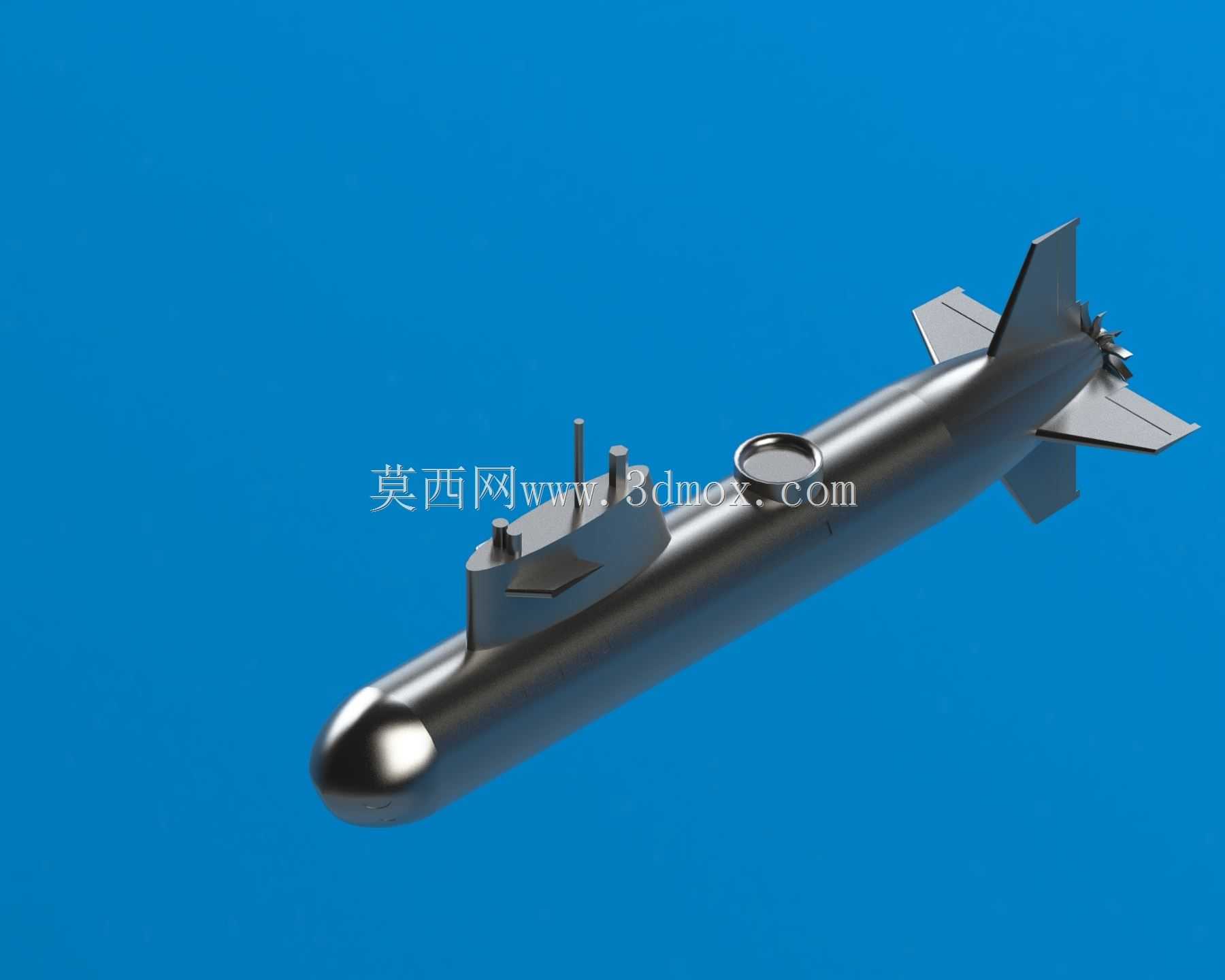

　　在水下装备的结构设计与仿真验证环节，这类常规构型潜艇的三维数模是开展水动力分析、舱室布局推演、教学演示的核心基础载体，不同于军用作战潜艇的高精度涉密设计，该模型聚焦民用教学、科普展示、小型水下航行器参考设计的需求，还原了常规柴电潜艇的核心外形与结构特征，能够为相关从业者提供直观的结构参考。从实际应用场景来看，该模型可用于高校船舶工程专业的课程教具，帮助学生理解潜艇的外部构型与各部件的功能逻辑，也可作为小型民用潜航器设计的外形参考蓝本，还能用于海事科普展馆的展项数字素材，配合渲染输出不同角度的展示画面，降低实体展项的制作成本。从功能特性来看，模型完整还原了潜艇的核心外部结构：水滴型的艏部构型是经过多轮水动力优化的结果，

　　能够大幅降低水下航行时的摩擦阻力与兴波阻力，艏部的圆弧过渡设计可以减少水流分离带来的湍流噪声，提升水下航行的隐蔽性与能效比；中部的圆柱形耐压壳体是潜艇的核心承载结构，该部分的直径在建模时参考了常规中型潜艇的尺寸比例，预留了内部舱室的布置空间，壳体表面的圆形舱盖是人员出入与设备吊装的通道，建模时还原了舱盖与壳体的齐平设计，避免突出结构带来额外阻力；指挥台围壳设置在壳体靠前的上部位置，围壳上集成了潜望镜、通气管等升降装置的安装位，围壳与主壳体的连接位置做了圆弧填角处理，能够降低围壳根部的流激振动，减少航行噪声；艉部采用十字型尾舵布局，四个舵面分别对应垂直与水平方向的姿态控制，垂直舵控制航向偏转，水平舵控制俯仰姿态，

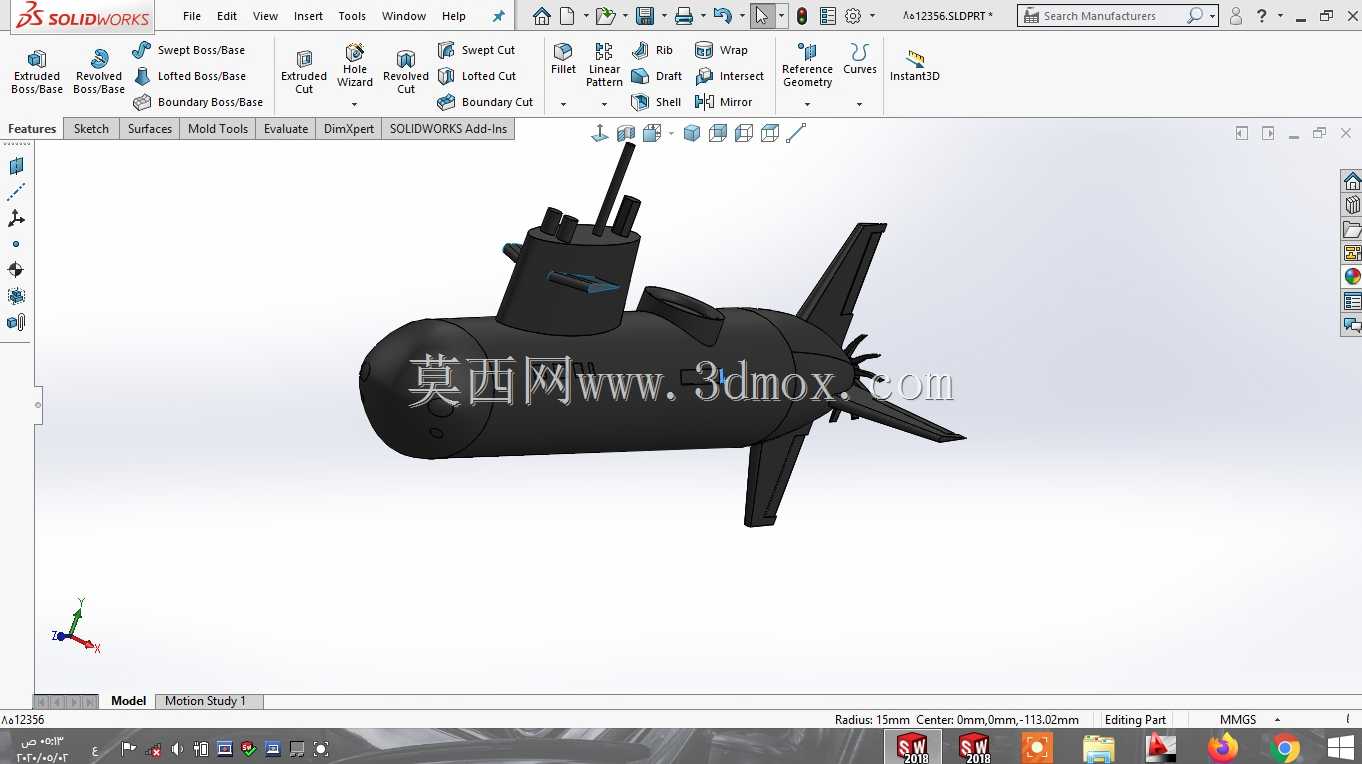

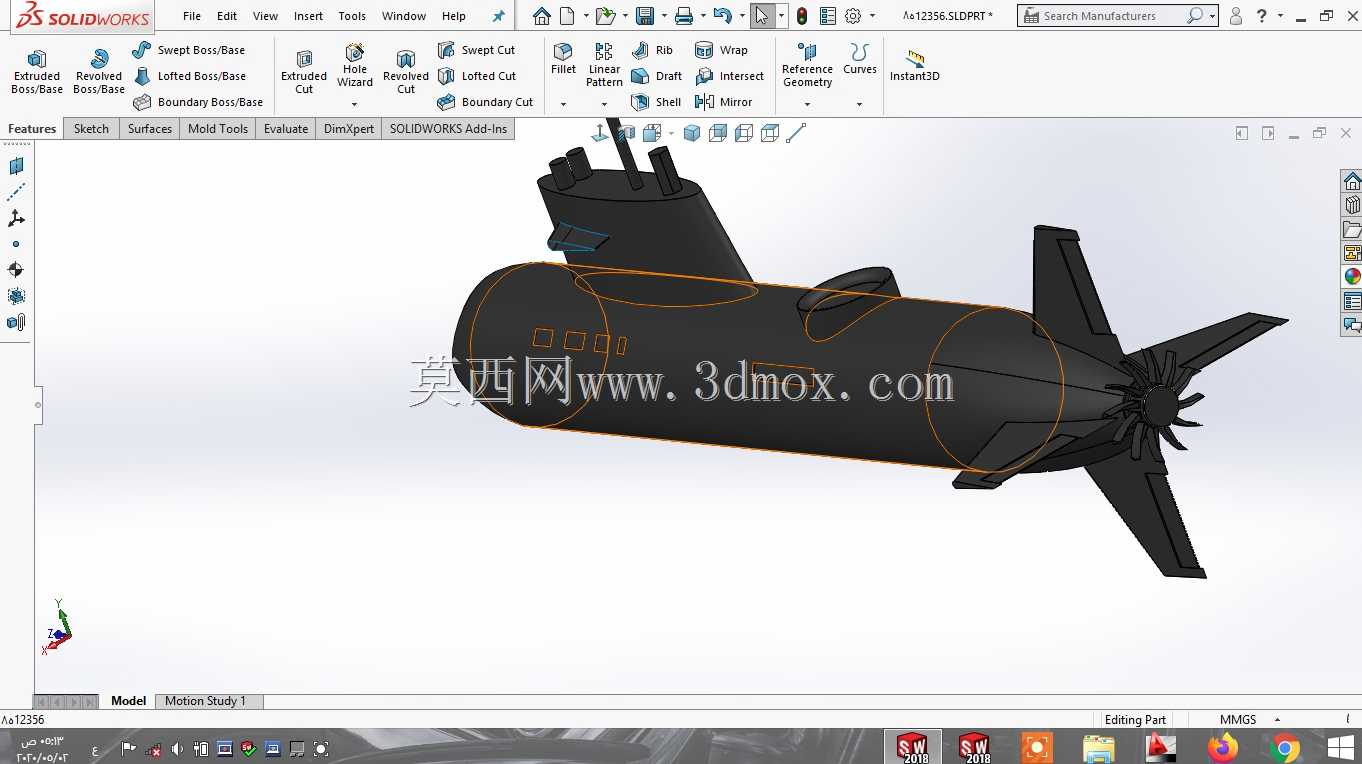

　　舵面与艉部壳体的连接位置做了流线型过渡，避免舵面根部产生流场紊乱；螺旋桨采用常规的多叶构型，安装在艉部的最末端，与舵面的位置匹配经过比例校准，能够直观展示桨舵配合的推进逻辑。在设计思路上，建模全程遵循从整体到局部的参数化逻辑，首先根据常规潜艇的长宽比确定主壳体的基准轴线，以轴线为基准拉伸生成中部圆柱段，再通过放样命令生成艏部与艉部的过渡曲面，确保整个壳体的曲面曲率连续，没有明显的折角与曲面断层；之后在主壳体的基准面上定位指挥台围壳的安装位置，通过多截面曲面生成围壳的流线型外形，再对围壳与主壳体的连接位置做倒角与曲面缝合处理，保证整个外表面的光顺性；尾舵的建模采用对称布局，以主轴线为对称中心，分别生成四个舵面的实体，

　　舵面的翼型采用低阻力的对称翼型，符合水下航行的减阻需求；螺旋桨部分单独建模后装配到艉部的轴系位置，桨叶的扭转角度参考常规船舶螺旋桨的设计参数，还原了桨叶从叶根到叶梢的厚度变化与角度变化。从外形尺寸与安装边界来看，模型按照1:100的常规展示比例搭建，整体长度控制在合理的展示尺寸范围内，主壳体的直径与长度比例保持在1:8左右，符合常规潜艇的实际比例关系；各外部突出部件的安装边界都做了干涉检查，指挥台围壳的最上端距离主壳体轴线的高度不超过壳体直径的二分之一，避免围壳过高带来的航行稳定性问题；尾舵的舵面展长不超过主壳体直径的0.6倍，确保舵面转动时不会与螺旋桨发生运动干涉；螺旋桨的直径与艉部壳体的直径比例控制在0.7左右，既保证足够的推进效率，也避免桨叶超出壳体边界带来的碰撞风险。整个模型的曲面质量满足渲染与3D打印的需求，所有的实体特征都保留了参数化建模的历史记录，方便后续根据不同的使用场景调整尺寸比例，比如放大比例用于展馆的实体模型制作，或者缩小比例用于水动力仿真试验的缩比模型加工；模型的外表面没有多余的零碎特征，所有的部件都按照实际的装配逻辑搭建，能够直观展示潜艇各外部结构的位置关系与功能逻辑，对于刚接触船舶结构设计的从业者来说，能够快速建立常规潜艇的构型认知，理解水下航行装备的外形设计逻辑，避免在初始设计阶段出现构型不合理、部件干涉等基础问题。
