6S规格管状熔断器带配套夹座结构设计

　　在低压配电、消费电子、通讯终端设备的板级电路设计中，过流保护器件是保障回路安全的核心基础元件，本次呈现的6S规格管状熔断器配套夹座结构，是针对小功率板载安装场景开发的保护组件，可直接适配PCB板插装焊接需求，在通讯终端、小型家电、工控控制板等场景中承担回路过流熔断的保护职能，当回路电流超过额定阈值时，熔丝内部的金属熔体快速升温熔断，切断故障回路，避免后端元器件因过流烧毁，甚至引发板级起火等安全事故。

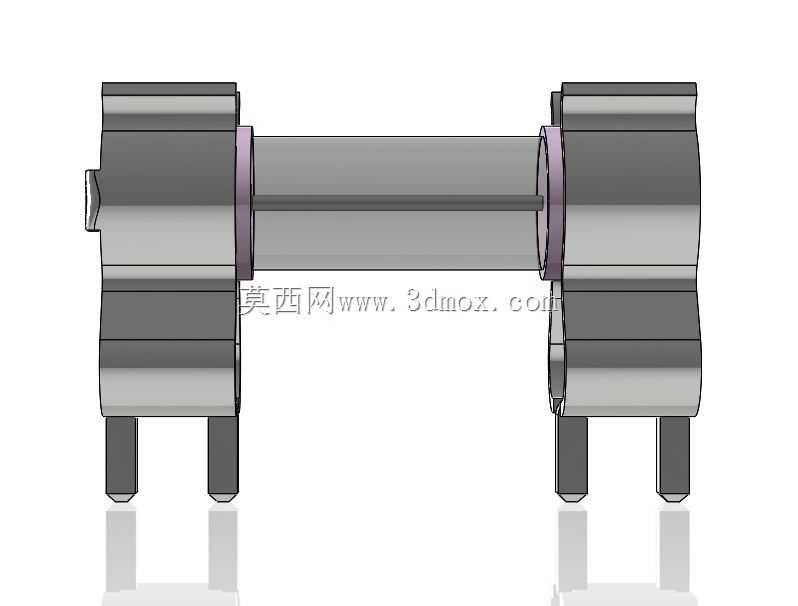

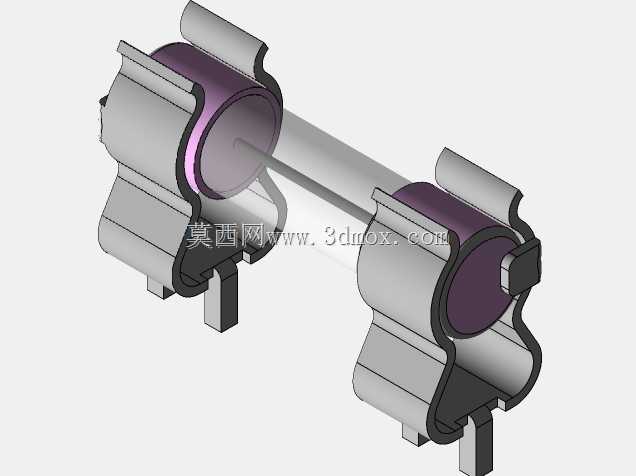

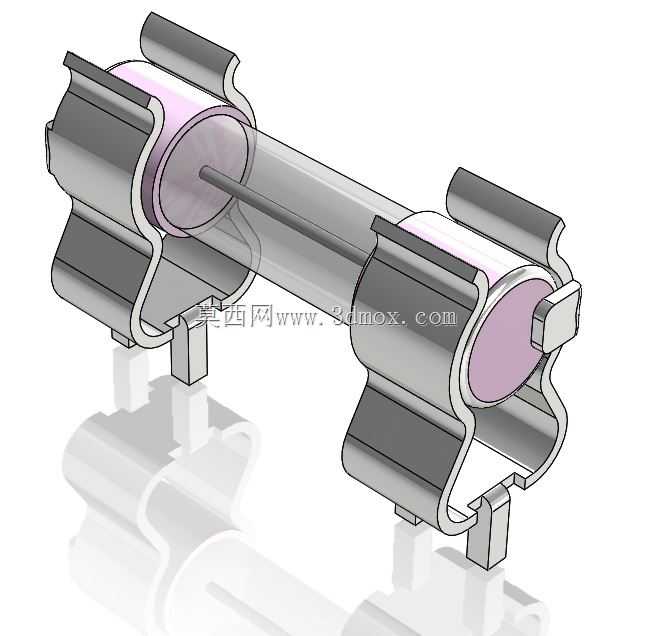

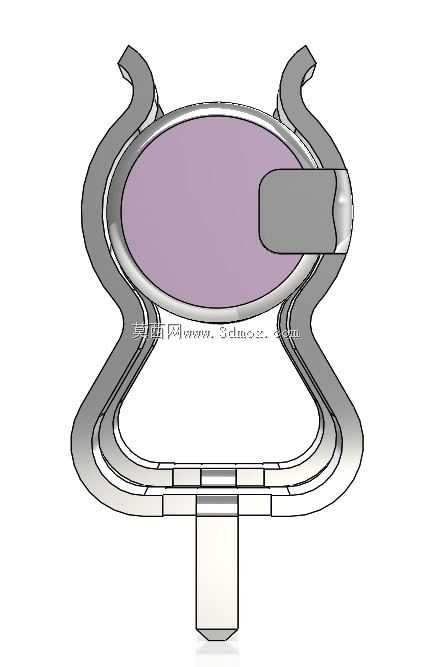

　　从结构组成来看，整套组件包含玻璃管熔芯本体与两个对称布置的弹性安装夹座，熔芯部分采用透明玻璃作为外壳封装，既可以直观观察内部熔丝的通断状态，方便运维人员快速排查故障点，也能在熔丝熔断时阻隔内部电弧飞溅，避免对周边板上元件造成二次损伤。玻璃管两端采用镀镍金属端帽压合密封，端帽表面粗糙度控制在Ra1.6以内，保证与夹座接触时的导电连续性，降低接触电阻带来的额外温升。夹座部分采用锡磷青铜带冲压成型，材料厚度选取0.3mm规格，经过三次折弯成型出波浪形弹性夹持结构，夹持臂的开口尺寸设计为过盈配合状态，自然状态下开口间距比熔芯端帽外径小0.2mm，装入熔芯后依靠材料自身弹性提供稳定的夹持力，可承受10g加速度的振动工况下不出现松脱、接触不良问题，适配多数车载、便携设备的抗振动使用要求。夹座底部设计有直插式焊脚，焊脚宽度1.2mm，长度3.5mm，可直接插入PCB板对应孔径1.3mm的安装孔内，波峰焊或手工焊均可实现可靠固定，焊脚与夹座主体为一体冲压结构，不存在拼接电阻，大电流通过时的温升表现优于铆接结构的同类夹座。

　　设计过程中重点考量了几个工程实际痛点：首先是夹持力的平衡，夹座弹力过大会导致熔芯拆装更换困难，现场运维时需要借助工具撬动容易损伤PCB焊盘，弹力过小则会在温度循环、振动工况下出现接触电阻波动，长期使用后出现接触点氧化发热问题，因此在折弯工序的回弹补偿上做了多轮迭代，最终将单臂夹持力控制在1.2N-1.5N区间，徒手即可插拔更换熔芯，同时满足接触可靠性要求。其次是电气间隙与爬电距离的匹配，两个夹座安装后的中心距与6S规格熔芯的长度完全适配，夹座外侧与周边板上元件的最小电气间隙保留2mm以上，满足AC250V电压等级的安规要求，可直接应用于220V市电输入回路的初级保护。另外在熔芯的内部结构上，熔丝采用低熔点合金丝绕制在陶瓷支撑柱上，相比直拉式熔丝具备更好的抗冲击电流能力，可承受设备开机时的短时浪涌电流不出现误熔断，同时在故障过流时能在规定时间内快速分断，分断能力可达500A，满足小功率回路的分断要求。

　　安装边界方面，整套组件在PCB板上的投影占用尺寸为长20mm、宽8mm，夹座安装后最高点距离PCB板面的高度为7.5mm，属于低矮型设计，可适配外壳内部空间局促的薄型设备安装需求，不会与外壳内壁或上层板卡出现干涉。夹座焊脚的孔位坐标按照标准网格设计，两个焊脚的中心距为15.2mm，可直接复用行业通用的保险丝座封装库，无需重新设计PCB封装，降低设计端的重复工作量。在实际选型应用中，该结构可根据不同的保护电流需求更换对应额定电流的熔芯，夹座本身可适配1A-10A电流等级的6S规格熔芯，无需更改夹座结构，覆盖绝大多数小功率电子设备的初级、次级回路过流保护需求。在通讯类终端设备中，这类熔断器通常布置在电源输入端口的第一级，可在外部电源异常、内部元件短路时快速切断回路，保护核心通讯芯片不受过流冲击，同时玻璃管的透明设计也方便售后维修时快速判断故障点，减少排查时间。夹座表面采用镀锡处理，既提升了焊接润湿性，也能在长期使用中抵御潮湿环境带来的氧化问题，在温度-40℃到85℃的工作环境范围内，接触电阻变化率不超过10%，满足多数工业级、消费级设备的环境适应性要求。
