老式发动机连杆结构三维建模设计

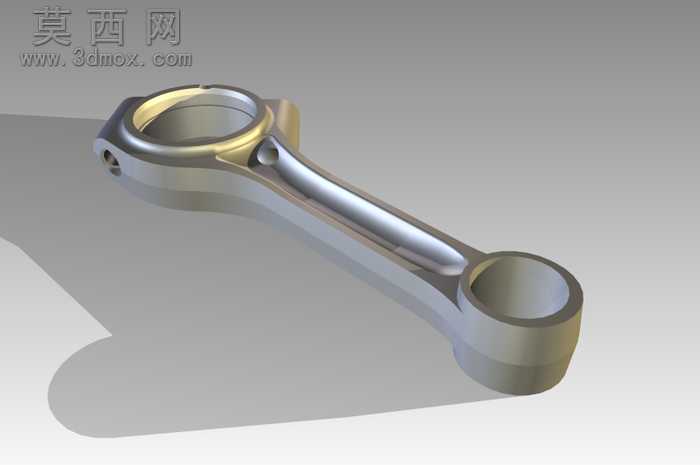

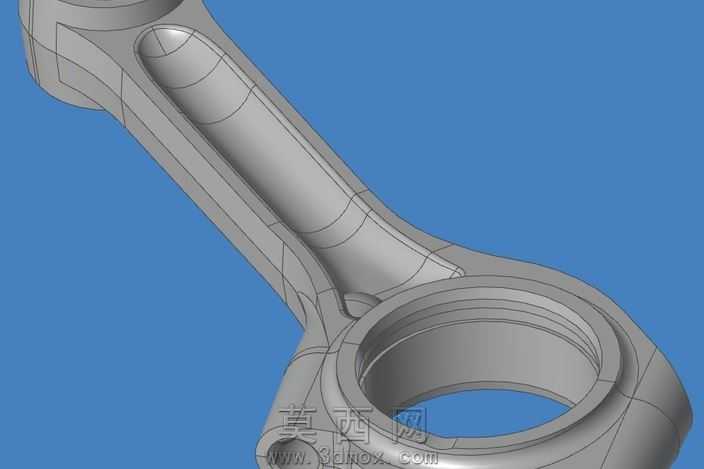

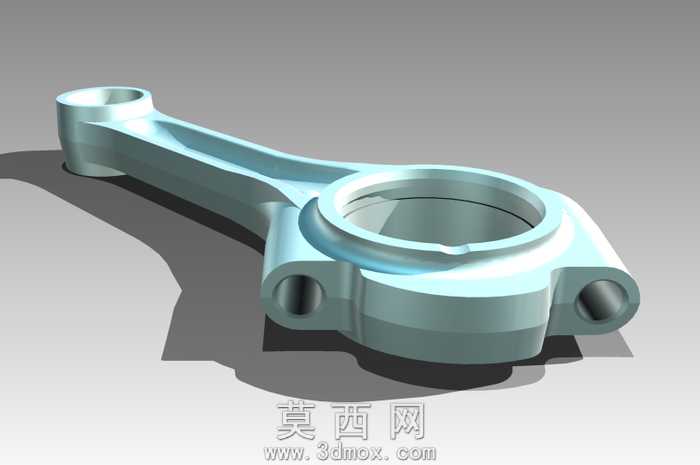

本次建模的是1960年前款老式发动机连杆，也被称作鳄鱼杆，建模过程严格参照老式连杆的实物测绘尺寸，还原了该类零件的经典结构特征。建模初期先梳理连杆的功能逻辑：连杆作为发动机曲柄连杆机构的核心传力部件，需要承接活塞销传递的往复作用力，再将其转化为曲轴的旋转扭矩，因此整体结构分为小头、杆身、大头三个核心区段。建模时先绘制连杆的纵向对称基准面，在基准面上绘制杆身的轮廓草图，杆身采用经典的工字形截面设计，该截面在保证结构强度的同时能最大程度降低零件自重，减少发动机运转过程中的往复惯性力，草图绘制阶段通过样条曲线顺滑过渡杆身与大小头的连接区域，避免应力集中的结构死角。小头部分为带衬套安装位的环形结构，建模时预留了衬套的装配间隙，内孔的圆柱度、与杆身的对称度都严格按照老式发动机零件的公差要求设定，保证后续装配活塞销时的配合精度。大头部分为分体式结构的环形基座，用于和曲轴的连杆轴颈配合，建模时还原了大头端的螺栓安装凸台、定位凹坑等细节结构，端面的粗糙度、螺栓孔的位置度都做了参数化设定，方便后续工程图的导出。材质设定上选用37MnSi5结构钢，也就是萨尔钢，该钢材是老式发动机连杆的经典用材，具备优秀的抗疲劳强度与冲击韧性，渲染时赋予金属哑光质感，表面添加细微的锻造纹理，还原锻钢零件的真实质感，同时对大小头的内孔配合面做了精磨质感的区分，体现不同加工工序的表面差异。建模完成后对连杆做了静力学受力模拟的前置结构校验，确认杆身的过渡圆角、大小头的壁厚都符合老式连杆的受力要求，整体模型完全还原了该款经典连杆的结构特征，可用于老式发动机的维修复刻、机械结构教学演示等场景。
