X-MAX左侧制动杆结构设计方案

项目分类:制动器 发布时间:2022-06-09 ID:644741
  • X-MAX左侧制动杆结构设计方案
  • X-MAX左侧制动杆结构设计方案

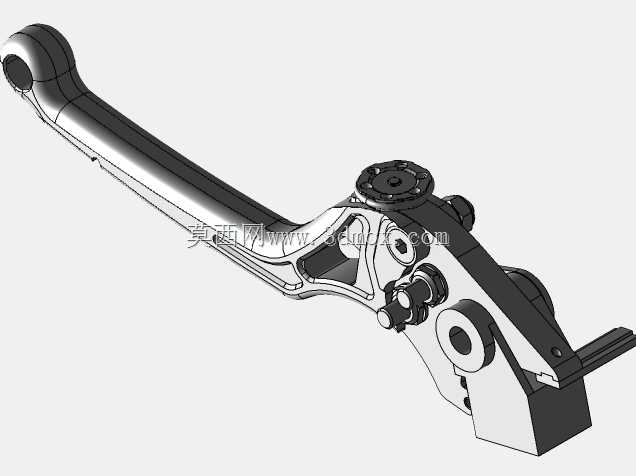

  在两轮机车的制动系统设计中,手动操纵的制动杆是直接连接驾驶者操作输入与制动执行机构的核心构件,这款左侧制动杆的三维结构,完全围绕大排量踏板车型的左手制动操纵需求开发,适配X-MAX车型的左手把安装位,主要承担后轮制动的操纵触发功能,驾驶者捏合制动杆的过程中,会通过杠杆比放大手部握力,推动制动主缸活塞建立液压,最终传递到后轮卡钳实现制动动作。从结构设计逻辑来看,这款制动杆采用了变截面的加强筋布局,主体握持段为贴合手型的弧形轮廓,表面做了内凹的筋条设计,既可以降低整体构件重量,又能在捏合受力时避免杆体出现侧向形变,保证力传递的线性度。连接端采用了双螺栓铰接的固定结构,铰接孔位的同轴度公差控制在0.02mm以内,

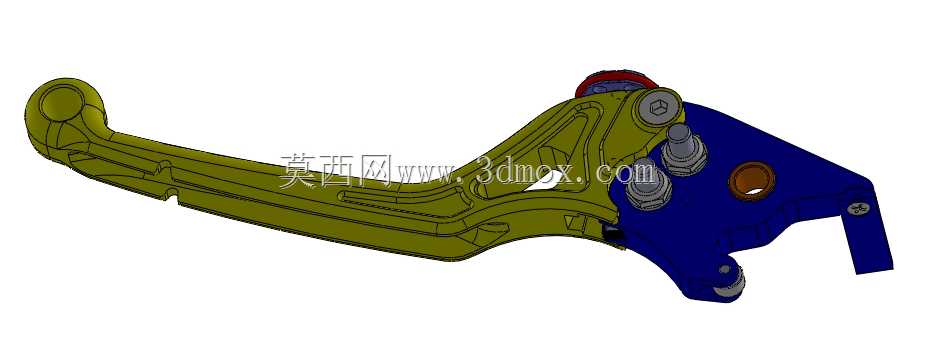

  保证制动杆绕转轴转动时无卡滞、无旷量,铰接位置集成了复位弹簧的安装卡槽,捏合动作释放后,弹簧可以带动制动杆快速回到初始位置,避免制动拖滞。安装边界方面,这款制动杆的固定基座采用蓝色涂装的冲压钢板材质,基座上预留了两个主缸连接螺栓孔、一个主缸顶杆避让孔,以及车把安装座的定位凸台,整体安装后从转轴中心到握持端最远端的距离为182mm,握持段的宽度从铰接端的22mm逐步收窄到末端的12mm,符合人手四指捏合的受力分布,长时间握持操纵也不会出现局部应力集中导致的硌手问题。基座侧面预留了刹车灯开关的触发凸台,制动杆转动初始行程3mm时就会触发开关触点,接通刹车灯电路,给后方车辆提供制动信号,这个触发行程的设计经过多轮人机工程验证,

  既不会因为握杆的微小晃动导致刹车灯误亮,也不会在制动动作开始后出现信号延迟。从实际应用场景来看,这类制动杆除了日常城市通勤的常规制动操纵外,还要应对连续下坡时的频繁制动、紧急情况下的大力捏合等极端工况,因此杆体采用了锻造铝合金材质,表面做阳极氧化处理,铰接位置的衬套采用自润滑铜套,避免长期使用后出现磨损旷量。设计过程中,针对杆体的受力路径做了拓扑优化,将非受力区域的材料做了减薄处理,在铰接位置、顶杆接触位置做了局部加厚,整体重量控制在168g,相比同强度的实心结构减重37%。安装时需要注意,基座与车把的固定螺栓扭矩需要控制在8-10N·m,铰接螺栓的扭矩控制在5-6N·m,既要保证连接牢固,又要保证制动杆转动顺畅,

  顶杆与制动杆接触的位置预留了0.5mm的自由间隙,避免车辆行驶过程中的振动导致制动杆与顶杆长期接触,造成制动拖滞、刹车片异常磨损的问题。另外,制动杆末端做了圆弧过渡处理,即使车辆倾倒时,杆体末端也不会出现尖锐棱角,降低意外剐蹭的伤害风险,杆体表面的加强筋走向完全顺着受力方向布置,在大力捏合制动时,应力可以顺着筋条均匀传递到铰接位置,不会出现局部应力集中导致的杆体断裂问题。
