BENENLLI TNT135摩托车从动链轮设计

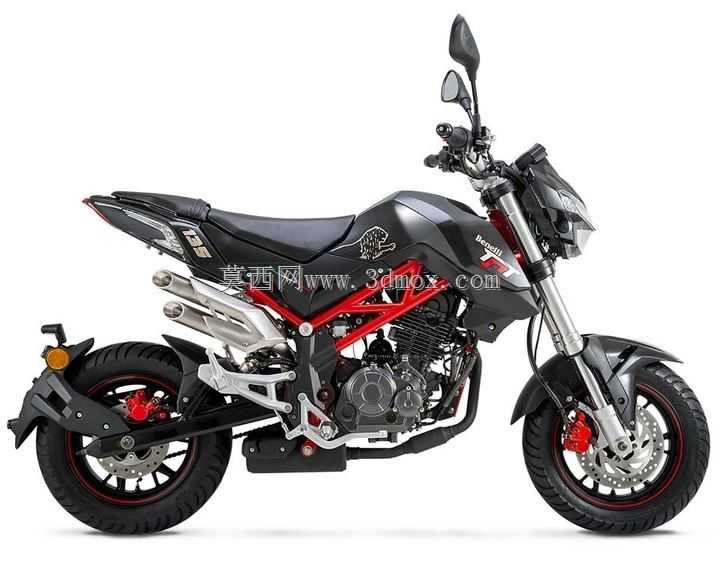

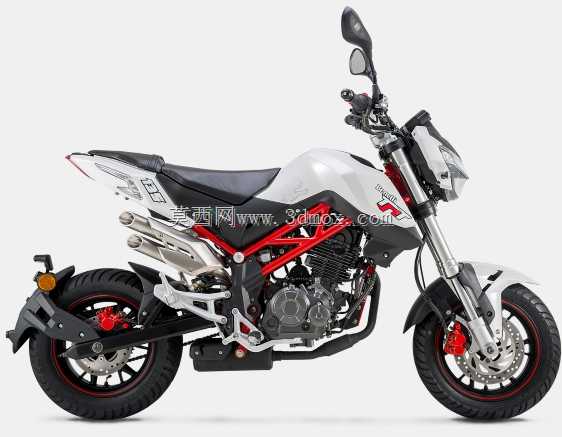

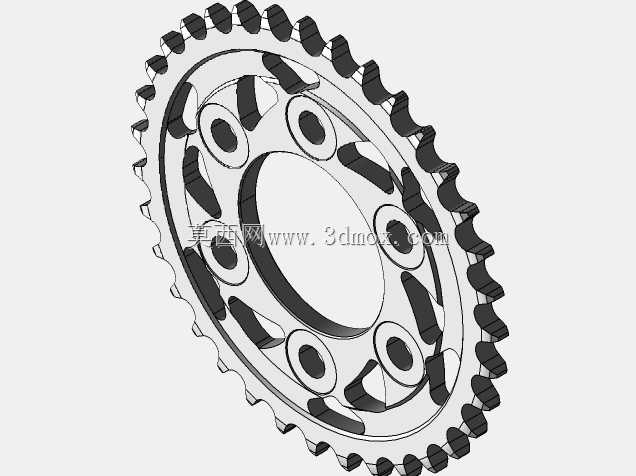

　　这款链轮是适配BENENLLI TNT135车型的后传动从动件，属于摩托车链传动系统的核心损耗件，日常骑行中直接参与动力的末端传递，把链条输送的发动机扭矩转化为后轮的旋转驱动力，不管是日常街道通勤、短途非铺装路面骑行，还是小排量车型的轻度玩乐驾驶场景，都需要这类链轮维持稳定的传动效率。从结构设计来看，这款链轮覆盖34T、35T、37T、38T四种不同齿数规格，不同齿数对应不同的传动比调校：齿数偏少的版本可以提升车辆低速扭矩输出，适合频繁启停的城区道路或者爬坡场景，起步和低转速区间的动力响应更直接；齿数偏多的版本则能降低巡航转速，提升高速行驶时的平顺性，减少长距离骑行的发动机震动。链轮的整体外形采用环形对称结构，

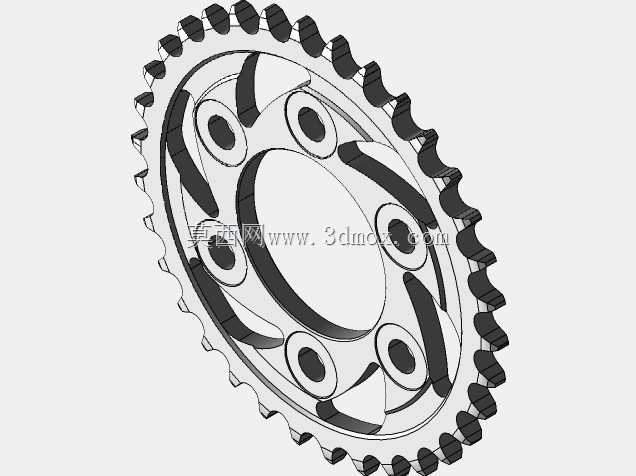

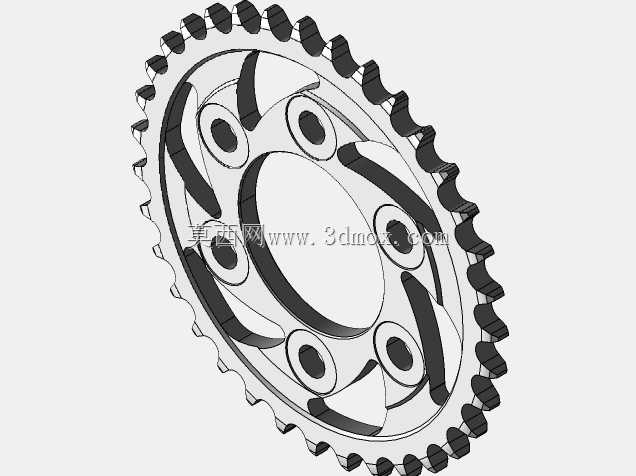

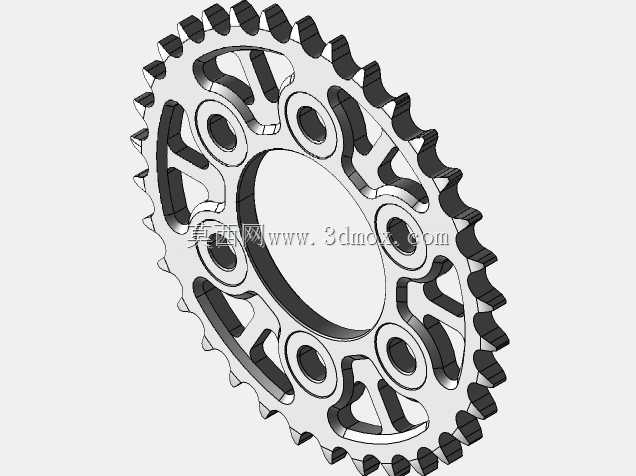

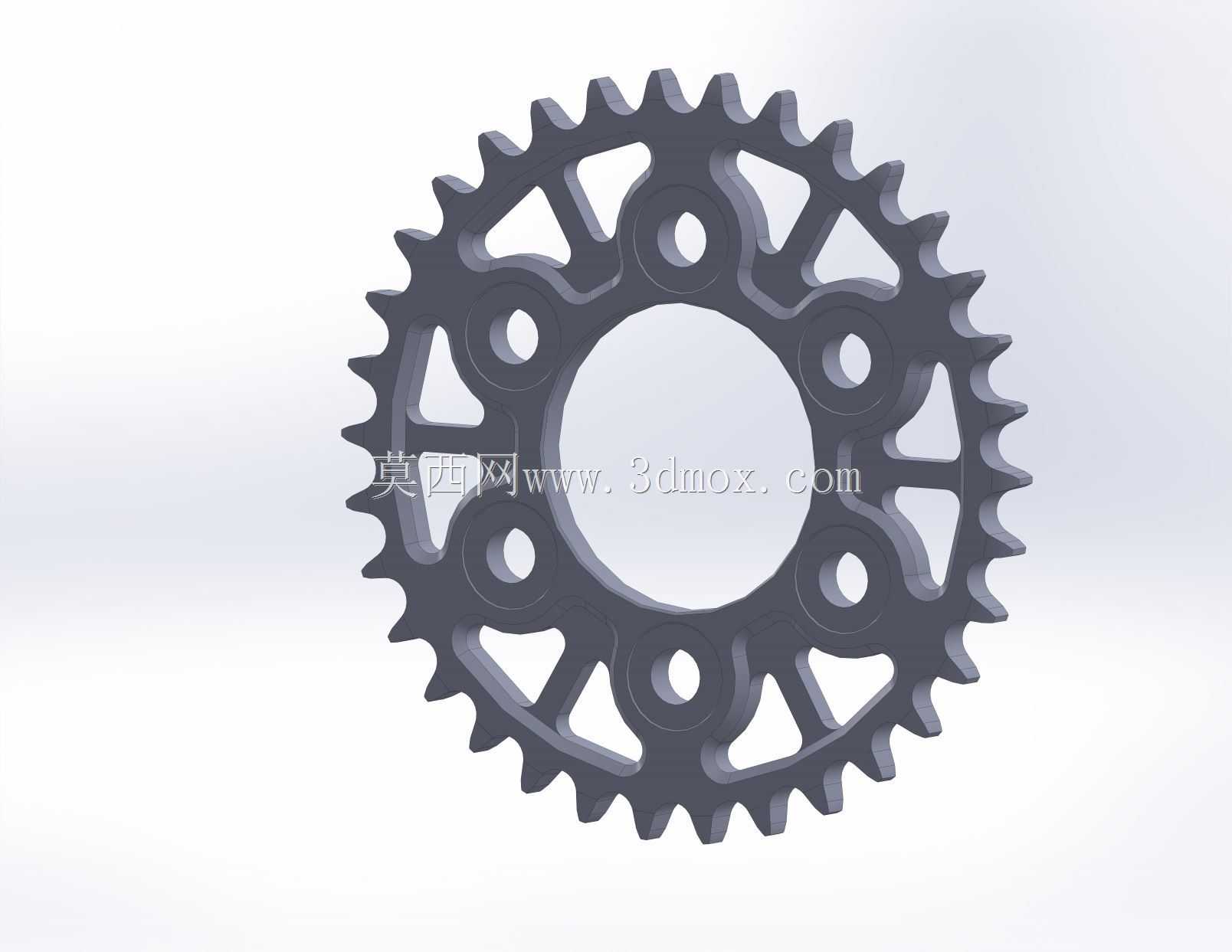

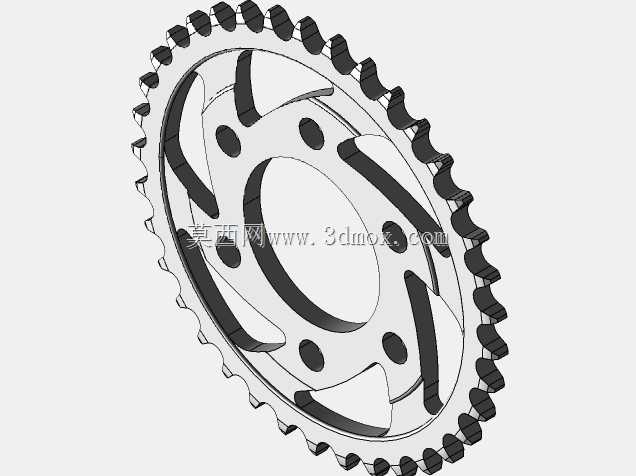

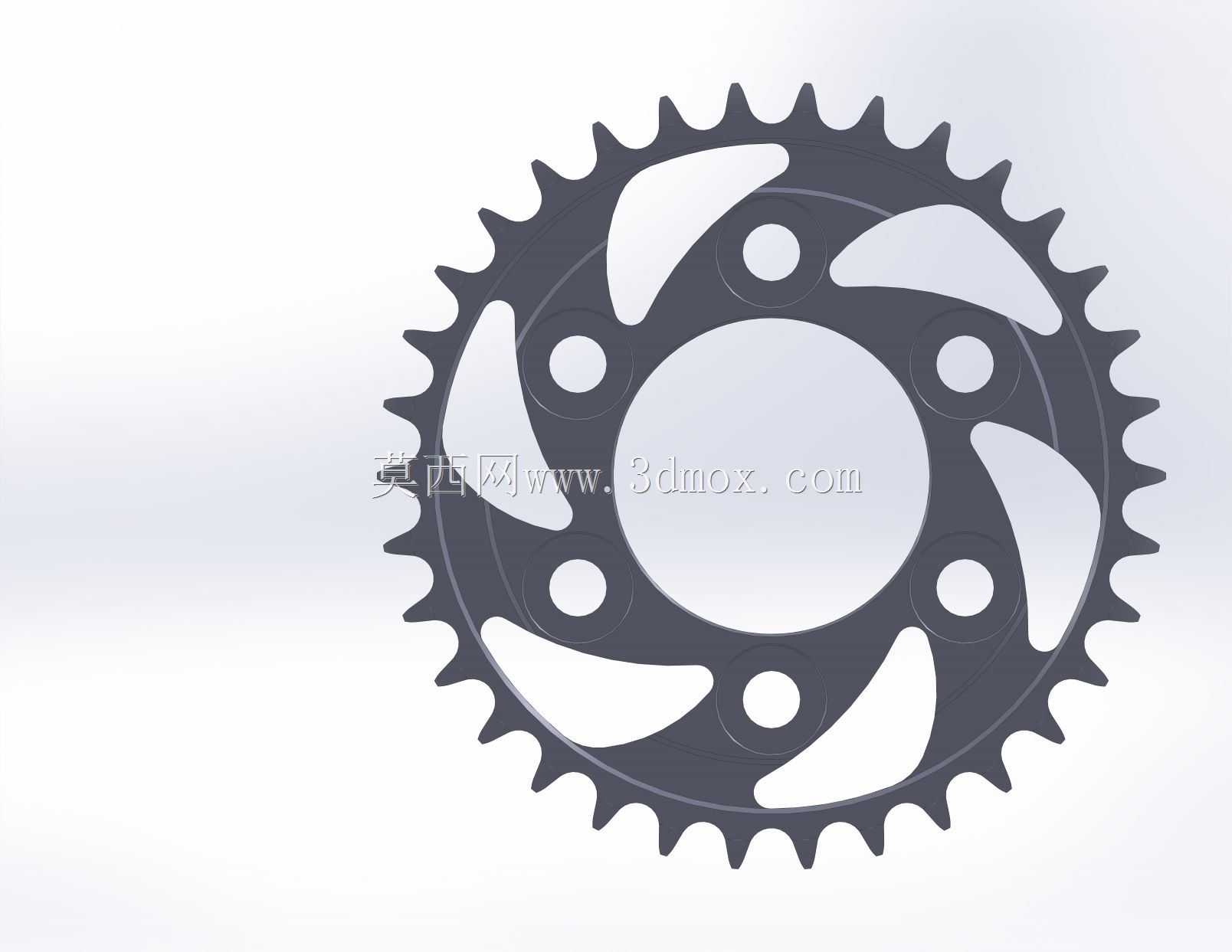

　　外圈是符合标准链条节距的渐开线齿形，齿廓的弧度经过匹配对应型号链条的滚子尺寸设计，啮合过程中可以让链条滚子和齿面的接触应力均匀分布，减少偏磨、跳齿的概率，延长链轮和链条的整体使用寿命。中间的安装区域设置了和后轮轮毂定位孔完全匹配的安装位，中心大孔对应轮毂的主轴安装轴径，周围均匀分布的六个小圆孔是螺栓过孔，安装时可以直接和轮毂的安装凸台对位，不需要额外做转接加工，安装边界完全适配原厂轮毂的安装尺寸，替换安装时可以直接对位锁紧，不会出现干涉、错位的问题。链轮盘面的六个弧形镂空结构是减重设计，在保证整体结构强度、满足传动扭矩要求的前提下，尽可能去除多余的材料，降低后轮的簧下质量，提升悬挂的响应速度，

　　同时镂空结构也能在骑行过程中带走部分链条和链轮摩擦产生的热量，避免长时间高负荷传动下链轮温度过高导致的材料性能下降。齿部的加工精度需要满足链传动的公差要求，齿距的累积误差控制在合理范围内，保证和链条啮合时没有卡滞、异响，链轮的端面平面度也有严格要求，安装后不会出现端面跳动过大导致的链条摆动、掉链问题。材料选择上这类链轮通常会采用高强度合金钢经过热处理加工，齿面具备足够的硬度抵抗链条滚子的长期摩擦，芯部又保留足够的韧性承受传动过程中的冲击载荷，应对摩托车起步、急加速时的瞬时扭矩冲击不会出现断齿、变形的问题。在实际维修替换场景中，这类多齿数可选的链轮可以满足不同骑行习惯用户的改装需求，不需要改动轮毂、链条的其他配套部件，

　　只需要对应调整链条的张紧度就可以完成传动比的调整，相比其他改装方案成本更低，调整效果也更直接。建模过程中需要重点关注齿形的参数准确性，每一个齿的轮廓都要和对应规格链条的啮合参数匹配，安装孔的位置度公差要严格控制，保证安装后链轮和前轮的主动牙盘处于同一平面，避免链条出现偏磨；镂空结构的过渡位置要做圆角处理，避免应力集中导致链轮在高负荷下出现开裂，整体厚度也要匹配原厂链条的内节宽度，保证啮合时链条不会出现侧向窜动。
