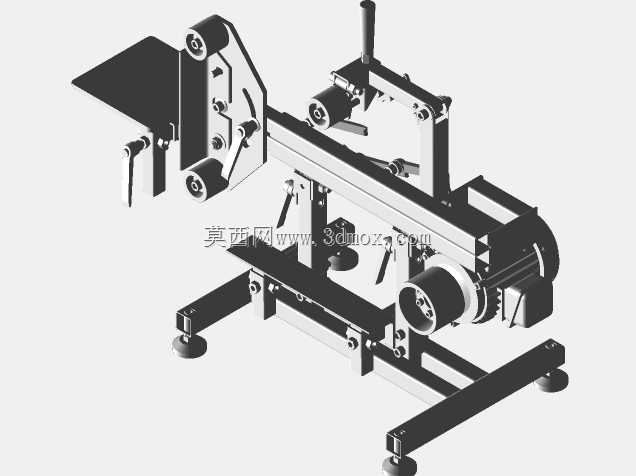

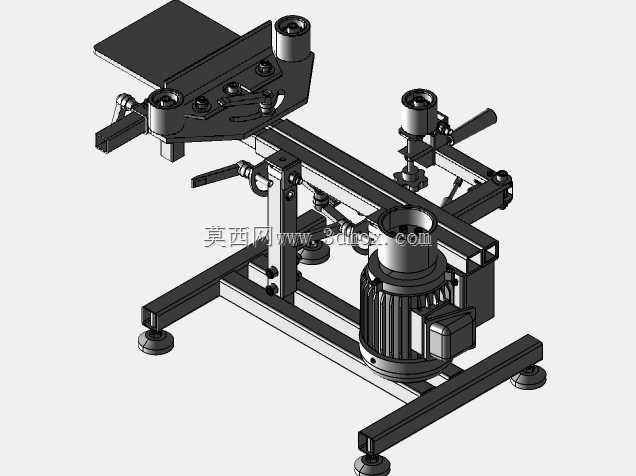

国产多功能可调式砂带磨床结构设计

车间现场的磨削工位常遇到多规格工件适配难的问题，传统固定工位砂带机只能应对单一形态的打磨需求，遇到异形铸件、焊接坡口、小尺寸五金件去毛刺时，要么频繁更换工装，要么只能手持角磨机作业，精度和一致性都难以保证。这款可调式砂带磨床的结构设计，恰好针对这类现场痛点做了针对性的结构优化。

磨头的俯仰调节机构没有采用常见的单螺栓锁紧结构，而是做了弧形齿槽配合快压把手的设计，调节时不需要完全松脱紧固件，扳开快压把手就能沿着弧形导轨调整磨头角度，0到60度的调节区间内每5度就有定位卡槽，调整到目标角度后压下把手就能完成锁止，不会出现磨削过程中角度偏移的问题。张紧机构的设计也做了优化，摒弃了传统的螺杆张紧结构，改用偏心轮加弹簧缓冲的组合，更换砂带时只需要扳动偏心手柄就能快速松脱张紧轮，砂带套入后松开手柄就能自动完成张紧，弹簧的缓冲量刚好抵消砂带高速运转时的跳动，不会出现张紧力过大导致砂带过早断裂，或是张紧不足出现打滑的问题。

工作台的可调结构做了三层设计，底层是横向滑轨可以调整工件和磨头的水平距离，中层是纵向微调丝杆，进给精度可以控制在0.1毫米以内，上层是可翻转的工件装夹平台，既能装夹规则的方形工件，也能通过配套的V型块固定圆轴类零件，针对小型工件还预留了快速夹钳的安装位，不需要额外制作专用工装就能完成装夹。整机的机架部分采用了折弯钢板焊接结构，关键受力位置加了三角形加强筋，运转时的震动比同规格的铸铁机架更小，底部预留的地脚螺栓孔可以直接固定在车间地面，也可以加装减震脚轮方便工位转移。

除尘接口的位置做了隐藏式设计，刚好设置在磨头下方的落料区，不需要额外加装防尘罩就能对接车间的中央除尘系统，打磨产生的金属碎屑会直接被气流吸走，不会散落在工作台面上堆积。驱动电机的安装位做了可调节的腰型孔设计，后期更换不同转速的电机时，不需要重新加工安装孔，只需要调整电机位置就能匹配不同的皮带张紧需求，针对不同材质的打磨需求，可以更换不同粒度的砂带，配合磨头角度的调整，既能完成粗磨去毛刺的工序，也能完成精磨抛光的作业，一台设备就能覆盖车间内80%以上的干式磨削需求，减少了工位上的设备堆叠，也降低了工人反复转运工件的时间成本。
