车铣复合加工中心设备结构设计

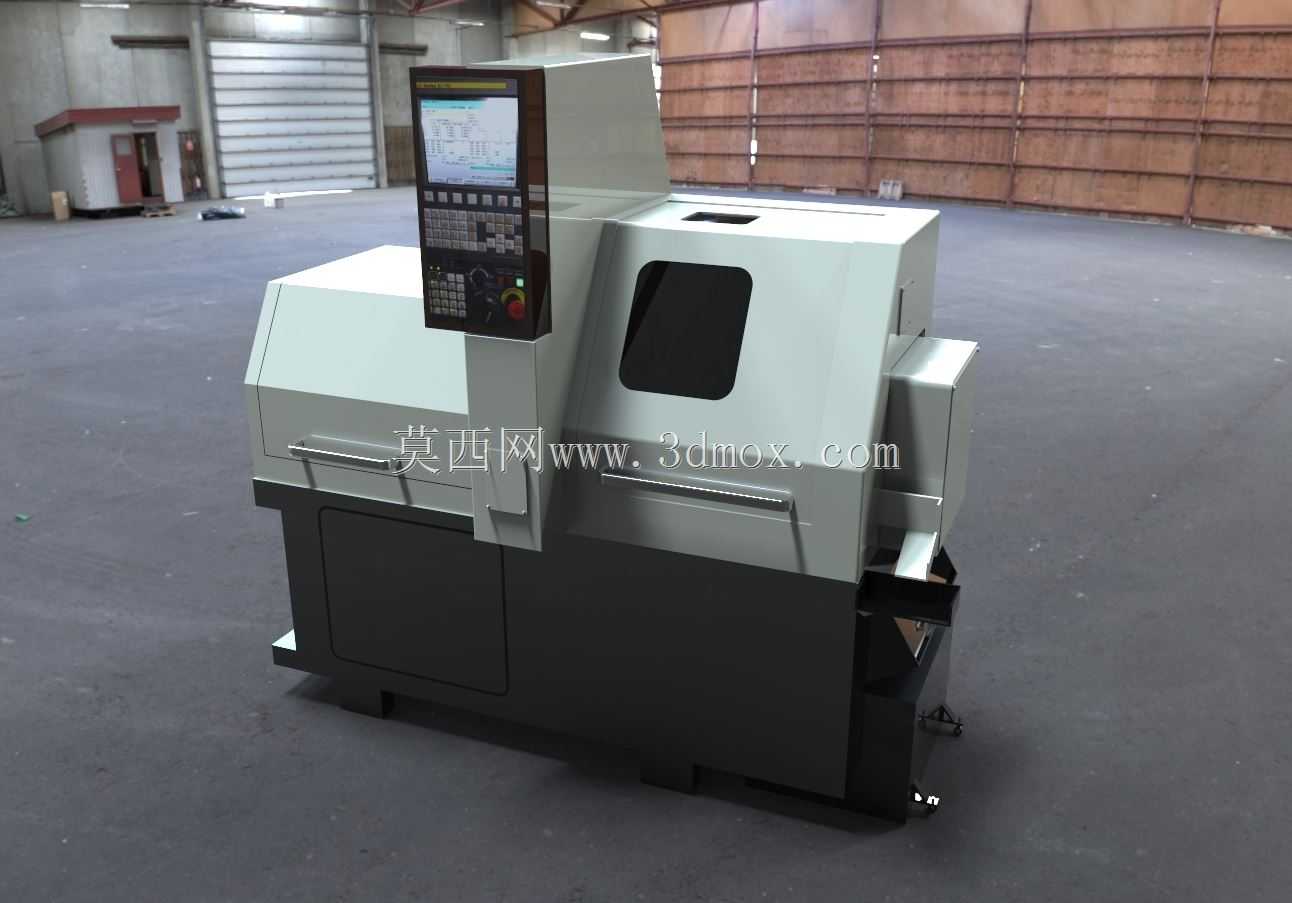

　　在精密五金零件、小型复杂结构件的批量加工场景里，这类车铣复合加工设备的应用占比正在逐年提升，不同于传统分序加工需要在车床、铣床之间多次转序装夹，单台设备即可完成回转体零件的车削外圆、镗孔、切槽，以及端面、侧位面的铣削、钻削、攻丝等多工序加工，能有效减少多次装夹带来的形位公差累积，尤其适配小型轴类、套类零件带偏心孔、平面槽、侧铣特征的复杂加工需求，常见于3C精密零件、小型汽配零件、液压阀芯类零件的加工车间。从设备的结构布局来看，整体采用斜床身搭配卧式主轴的排布思路，操作面板设置在主轴侧前方，符合一线操作人员站在设备正面装夹工件、调试程序、观察加工状态的操作习惯，操作面板上集成了显示屏、按键区与手轮单元，调试时可单手操作手轮完成轴移动，

　　视线可同时覆盖刀尖位置与屏幕坐标数值，减少调试过程中的视线切换频次。防护结构采用整体式半封闭罩壳，上部的倾斜观察窗采用耐切削液腐蚀的透明板材，加工过程中可全程观察内部切削状态，同时阻挡高速飞溅的铁屑与切削液外溅，罩壳下部为实体钣金结构，内置铁屑导流斜面，加工产生的铁屑可顺着斜面滑落至设备后部的排屑机构位置，减少人工清理床身积屑的工作量。主轴单元作为设备的核心功能部件，采用高刚性主轴结构设计，前端配置高精度轴承组，可兼顾重切削时的刚性与精加工时的回转精度，主轴转速区间覆盖低速大扭矩切削到高速精加工的需求，适配不同材质零件的加工参数要求。刀塔部分布置在主轴侧方，可容纳多把动力刀座与固定车刀，换刀动作通过刀塔的分度旋转完成，换刀路径短，

　　能有效缩短非加工等待时间，动力刀座可实现径向与轴向的动力输出，满足不同方向的铣钻加工需求。设备的安装边界需要结合车间布局提前规划，整体占地长度方向预留操作位与后部排屑器的维护空间，宽度方向预留两侧电气柜、冷却系统的检修通道，地面需要做基础硬化处理，按照设备底部的地脚螺栓孔位置预留安装孔，调平过程中需要保证床身水平度在允许误差范围内，避免长期运行导致床身变形影响加工精度。冷却系统采用内置水箱结构，搭配高压冷却泵，可将切削液精准输送到刀尖切削区域，起到冷却刀具、冲排铁屑的作用，水箱内置多级过滤结构，可分离铁屑与切削液，延长切削液的使用周期。电气柜布置在设备侧方，与加工区域做密封隔离，避免切削液、铁屑进入柜内影响电气元件寿命，

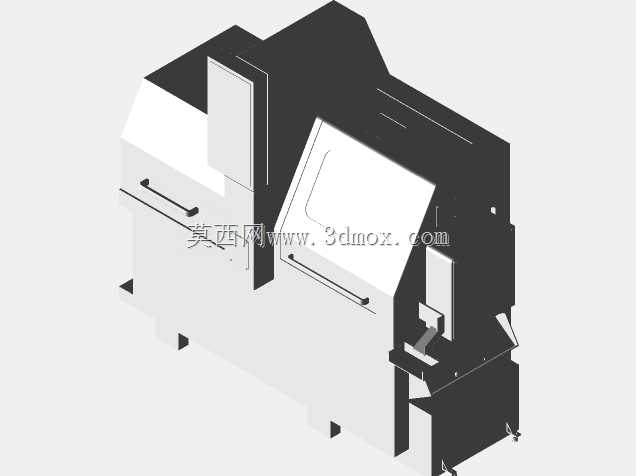

　　柜内预留扩展IO接口，可适配自动送料机、接料器等周边自动化设备的接入，满足单机自动化加工的改造需求。从建模细节来看，设备的外部罩壳的开合门、操作面板的按键排布、主轴端的夹具安装位、刀塔的刀座安装接口都做了等比例还原，可用于车间布局规划、设备操作培训的可视化演示素材，也可作为同类设备结构优化设计的参考基准，建模过程中对设备的运动部件做了层级划分，可直观演示刀塔移动、主轴旋转、防护门开合的动作逻辑，帮助设计人员快速理解这类复合加工设备的结构组成与运动关系。在实际选型适配过程中，这类设备的加工行程、主轴通孔直径、刀塔工位数量是核心考量参数，需要结合常加工零件的最大直径、长度，以及单工序需要的刀具数量做匹配，避免设备参数与加工需求不匹配导致的产能浪费或者加工能力不足。
