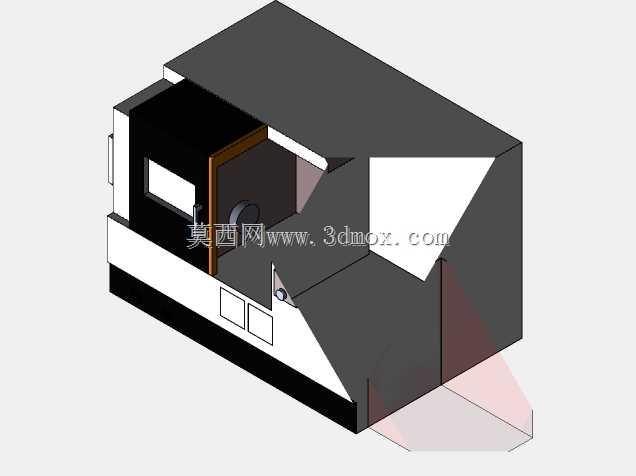

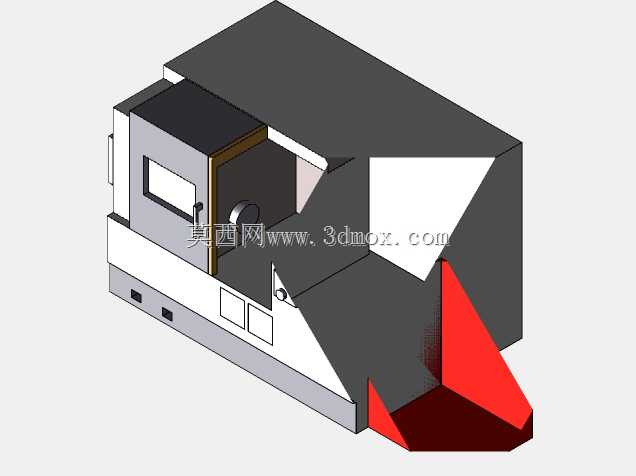

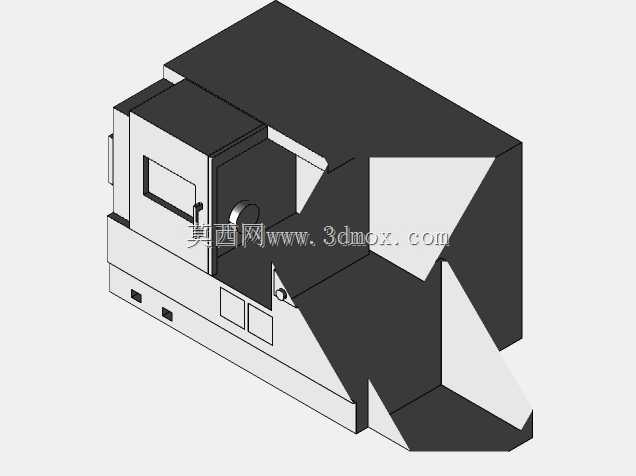

马扎克Nexus200-IIMSY数控车削加工中心

　　这款数控车削设备的三维建模，完全按照1:1的实物比例还原，核心服务于生产车间的数字化布局仿真、产线规划验证以及设备操作培训场景。在离散制造的机加工车间里，这类带Y轴与双主轴的车铣复合设备，是承担复杂轴类、盘类零件一次装夹完成多工序加工的核心装备，从汽车传动部件、液压阀芯到精密医疗器械零件的加工都能覆盖，建模时优先还原了设备的外部安装边界与操作空间预留，车间布局阶段可以直接导入模型验证设备间距、吊装路径、操作工位的人机工程合理性，避免后期设备进场后出现空间干涉、操作动线不合理的问题。

　　从设备实际用途来看，这款车铣复合设备区别于普通数控车床的核心点，在于搭载的Y轴进给结构与副主轴配置，能够在一次装夹中完成车削、铣削、钻削、攻丝甚至偏心加工的多道工序，减少零件多次装夹带来的定位误差，也能大幅缩短工序间的周转等待时间。建模过程中，对设备的防护门开合范围、操作面板的安装位置、排屑器的伸出长度、切削液管路的外接接口位置都做了精准还原，做产线仿真时可以直接模拟防护门开启状态下的工件上下料动作，验证机械手取放件的行程是否足够，排屑器的安装位置是否与车间的排屑通道对齐，外接的电、气、液接口是否能与车间预留的管线点位匹配。

　　设计思路上，整个模型优先保证外部装配尺寸的准确性，没有过度还原内部的丝杠、导轨等传动细节，既控制了模型的整体体量，方便在大场景产线仿真中流畅运行，又完全覆盖了布局规划、方案展示所需的全部外部特征。设备的主体防护结构采用了经典的黑白配色钣金造型，前部操作区的观察窗位置、操作面板的倾斜角度都按照实物的人机操作角度还原，操作工位前预留的站立空间、开门时的安全避让距离都在建模时做了边界标注，导入工厂布局软件后可以直接划定设备的安全操作区域，避免后续布置其他工位时侵占操作空间。设备顶部的电气柜安装位、后部的散热通风口位置也都做了对应还原，做车间通风、电气布线规划时可以直接参考模型上的接口位置排布管线，减少现场施工的返工概率。

　　外形尺寸与安装边界方面，模型严格还原了设备的整机长宽高轮廓，底部的安装地脚位置、调平螺栓的调节范围都做了对应体现，做设备基础施工规划时，可以直接提取模型底部的安装孔位坐标，提前预留地脚螺栓的预埋位置。设备前部的操作门最大开启角度对应的外伸轮廓、右侧刀塔区域的维护空间、后部电气柜的开门检修空间都在模型中做了隐形的边界标注，在做紧凑型车间布局时，能够在保证检修、操作空间充足的前提下，尽可能压缩设备之间的排布间距，提升车间的单位面积产能。另外模型也还原了设备的主轴中心高、接料器的安装位置，配合上下料机械手的模型做联动仿真时，可以直接验证机械手的上下料轨迹是否与设备防护结构存在干涉，提前调整机械手的安装位置与运动路径，缩短产线现场调试的周期。对于职业院校的数控实训场景，这类等比例模型也可以用于虚拟仿真实训教学，让学员在虚拟环境中熟悉设备的外部结构、操作面板位置、安全边界范围，降低真机实训的误操作风险与设备损耗。
