手动调节式小型轧钢作业设备结构

　　这款手动驱动的小型轧钢设备，主要面向小批量金属压延、实验室材料轧制、五金作坊薄料加工场景设计，区别于大型连轧生产线的重型配置，整体结构紧凑，无需外接动力源即可完成薄金属带材的压延作业，适配铜带、铝带、软钢薄片等低硬度金属材料的厚度减薄、表面压纹加工需求，在五金试样制作、首饰加工打样、小型五金件生产场景中，能够替代大型轧机完成小规格料件的加工工序，避免大型设备开机空耗的成本浪费。

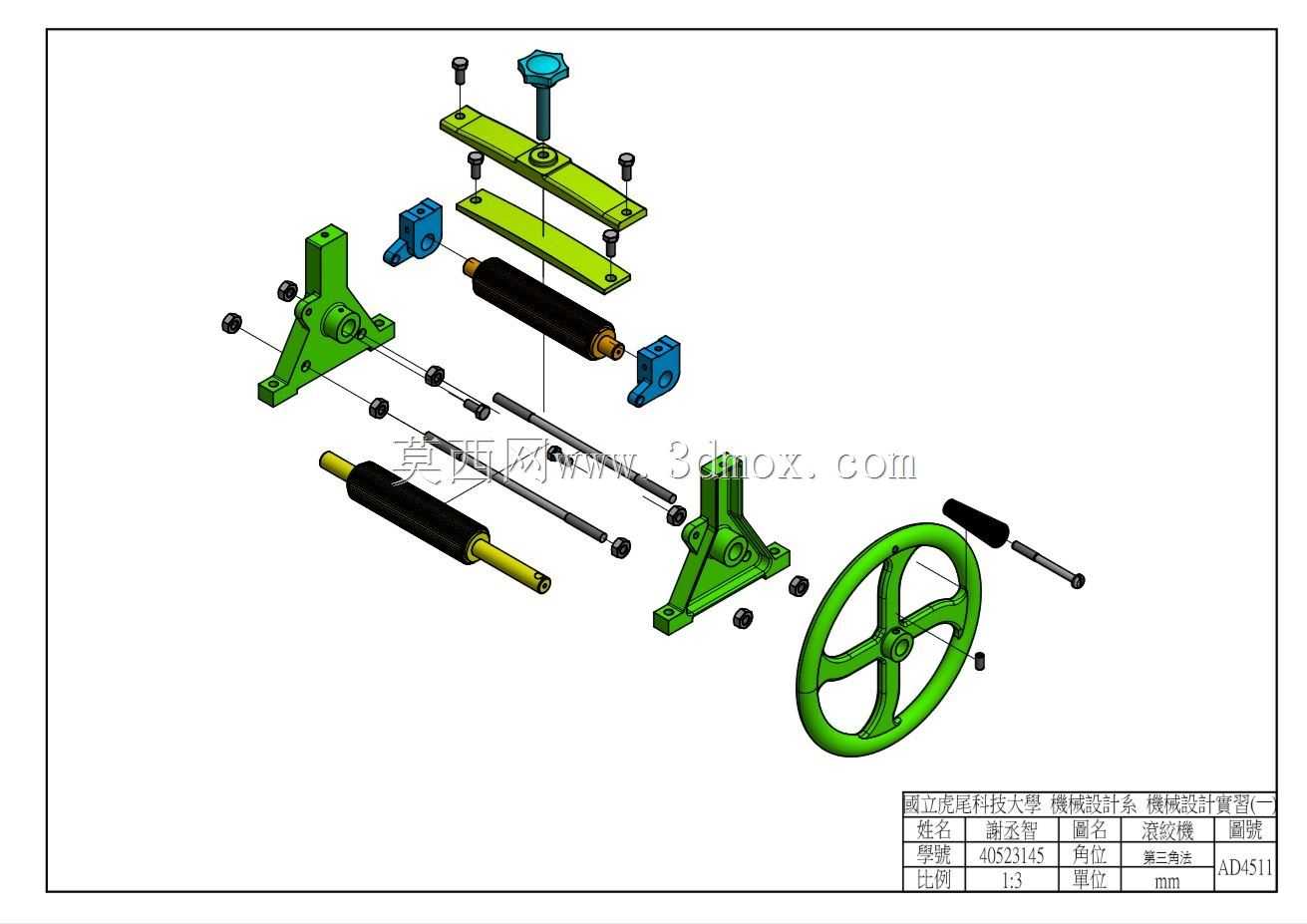

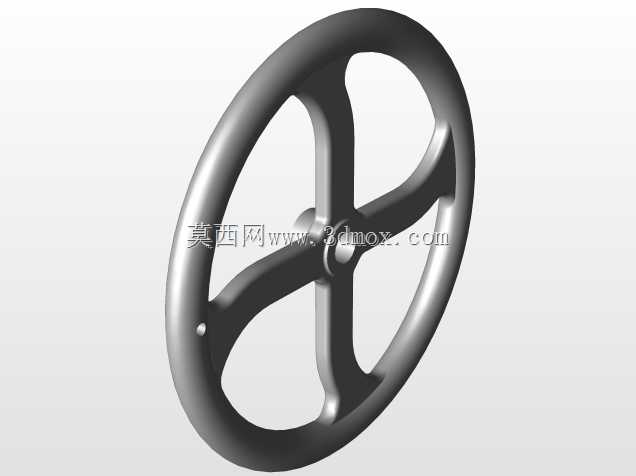

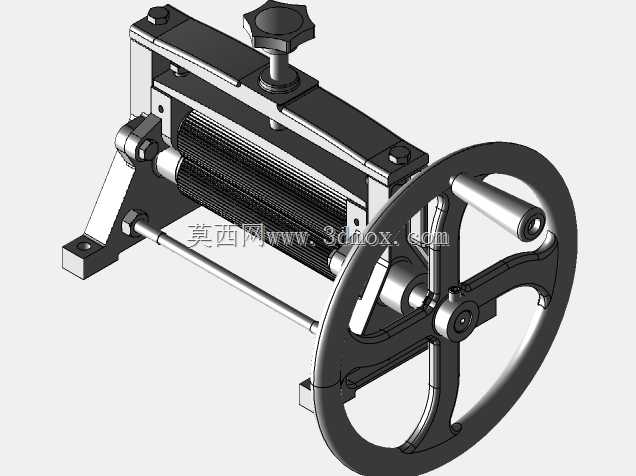

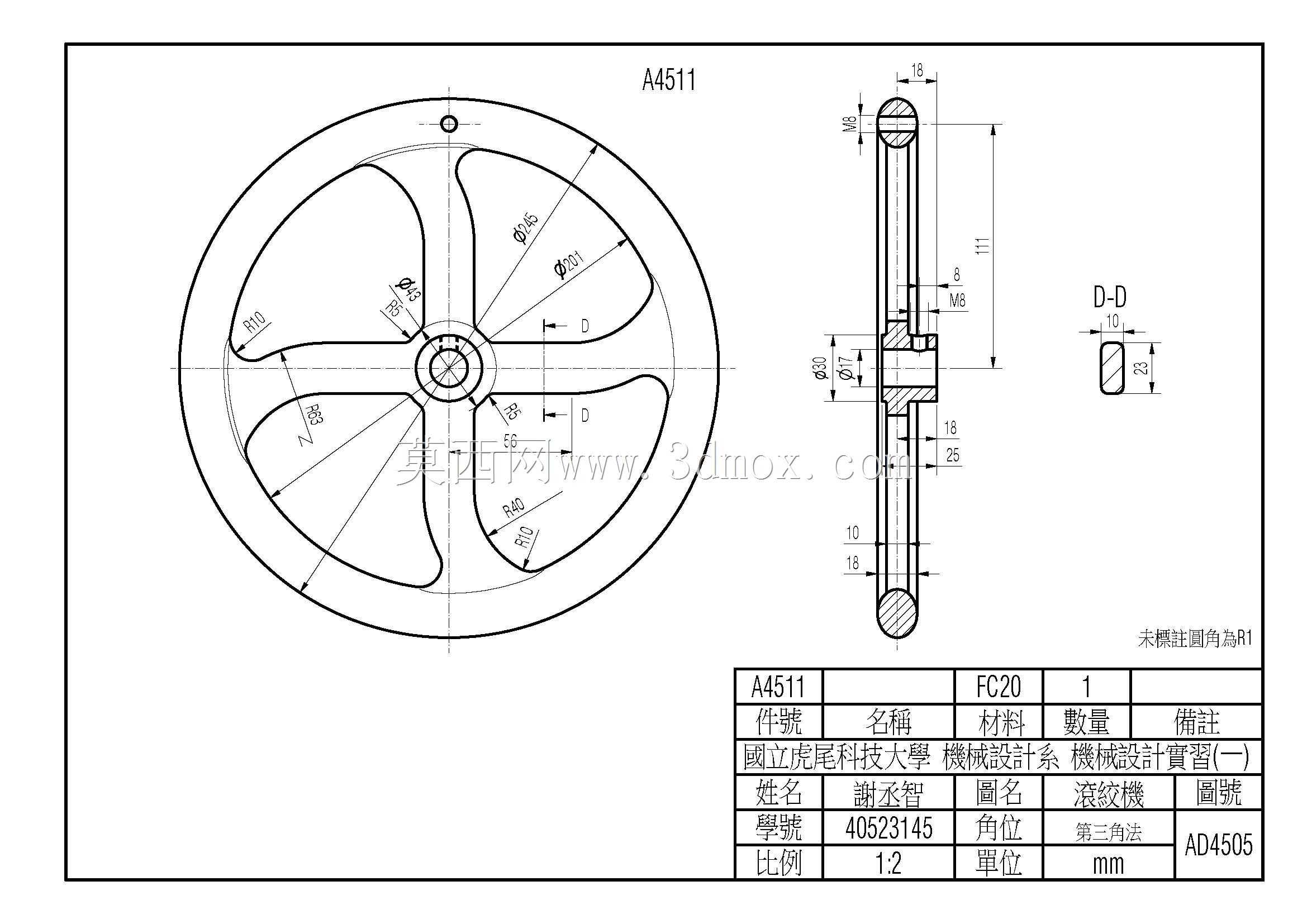

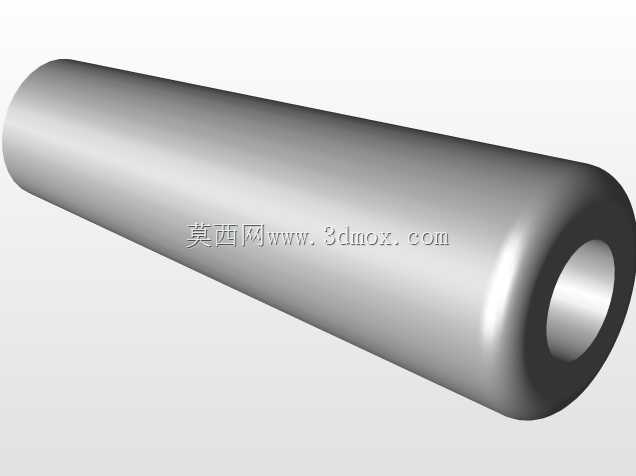

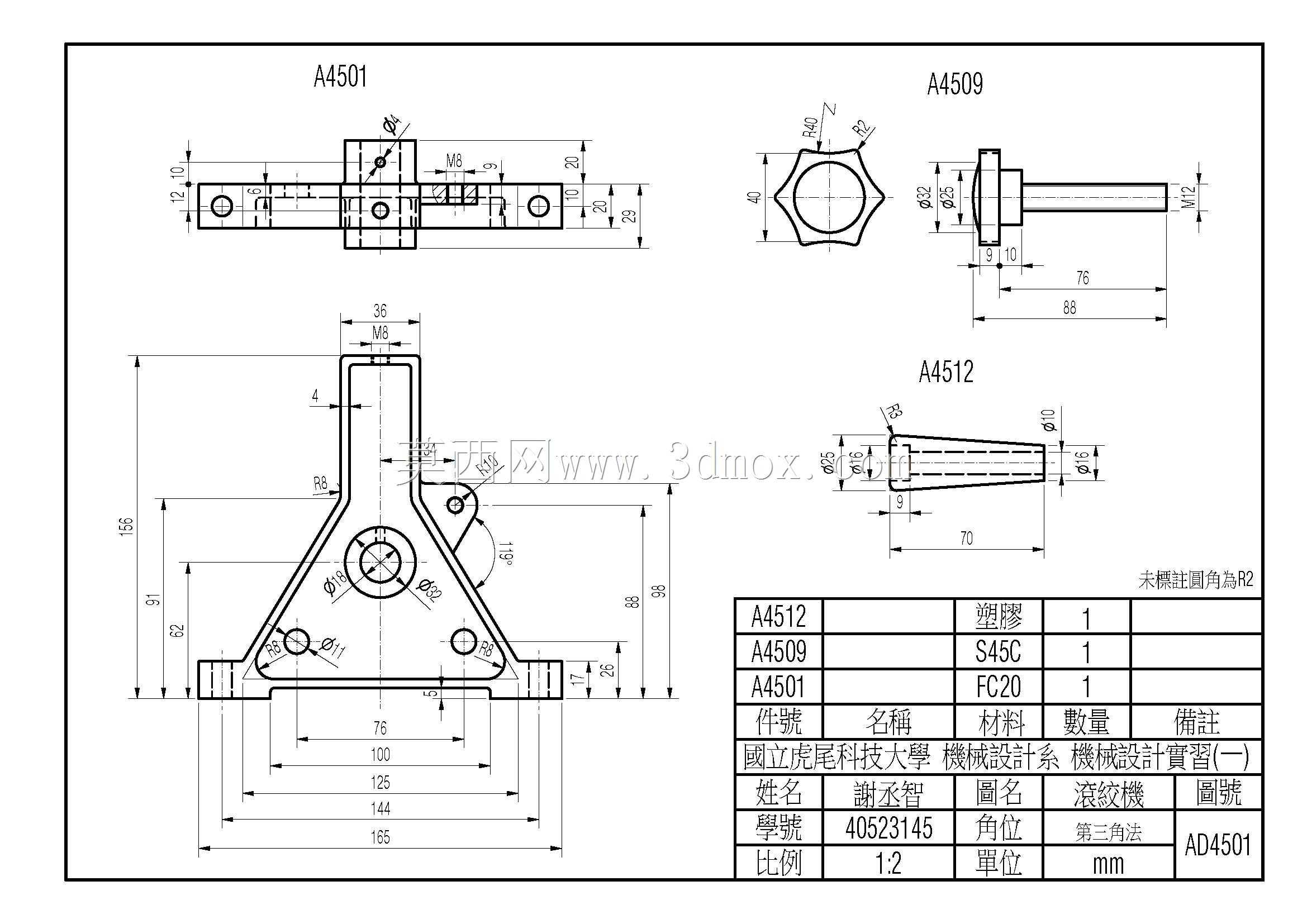

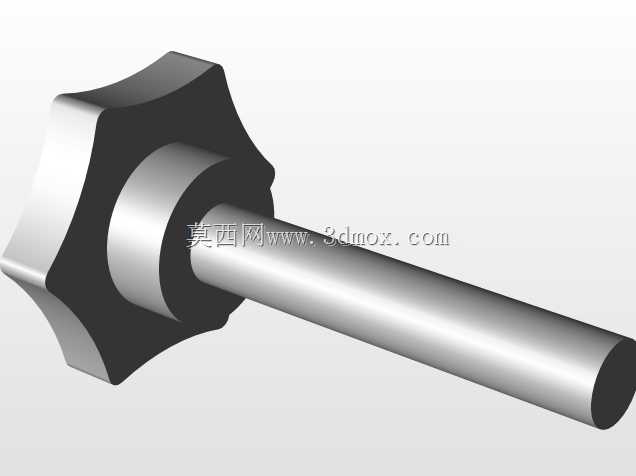

　　从功能结构来看，设备核心作业单元为平行布置的一对轧辊，下轧辊为固定安装位，上轧辊搭载在可竖向滑动的轴承滑座内，顶部设置手轮调节机构，通过梯形螺纹副带动滑座上下位移，以此调整两轧辊之间的辊缝间隙，适配不同厚度来料的压下量需求，调节手轮旁设置锁紧结构，调整到位后可锁定上辊位置，避免轧制过程中辊缝偏移导致出料厚度不均。驱动端采用大直径手摇轮结构，轮缘设置防滑握柄，通过齿轮啮合传动带动下轧辊转动，依靠轧辊与料件之间的摩擦力带动料件进给，同时带动上轧辊同步反向转动，完成对料件的连续压延，大直径手轮的设计能够放大输入扭矩，即便是压下量较大的工况，操作人员也可通过较小的握力驱动轧辊转动，降低操作强度。

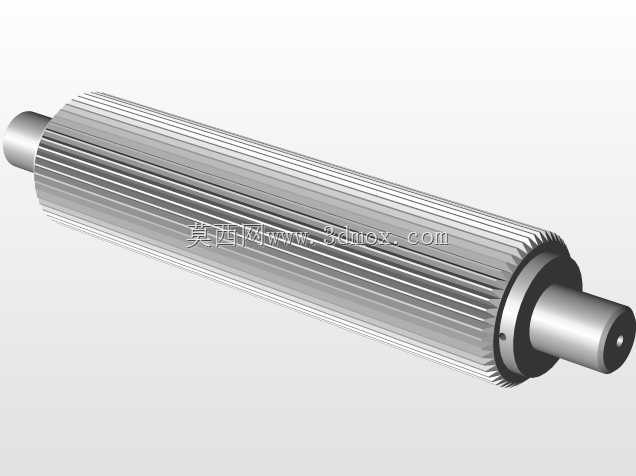

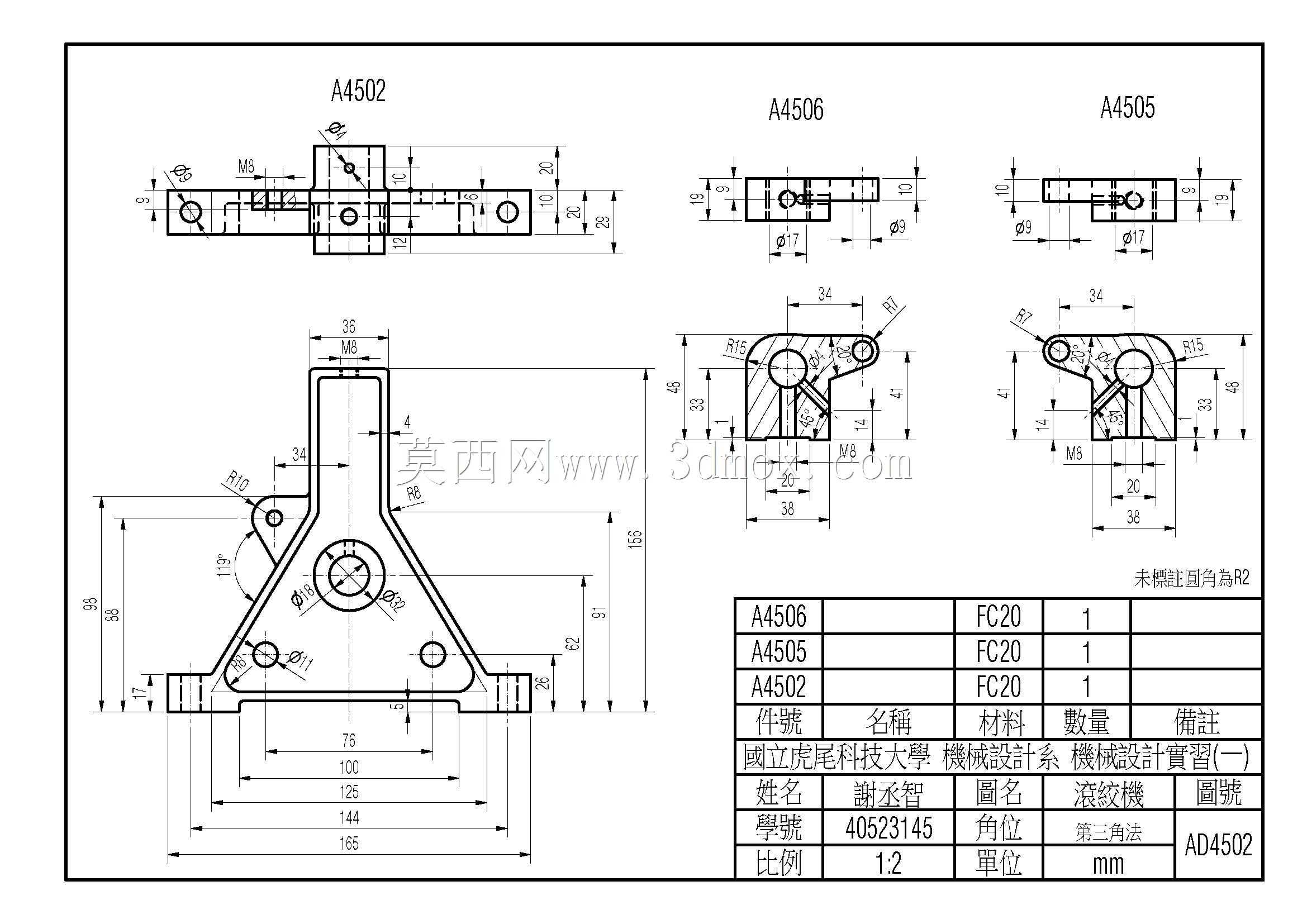

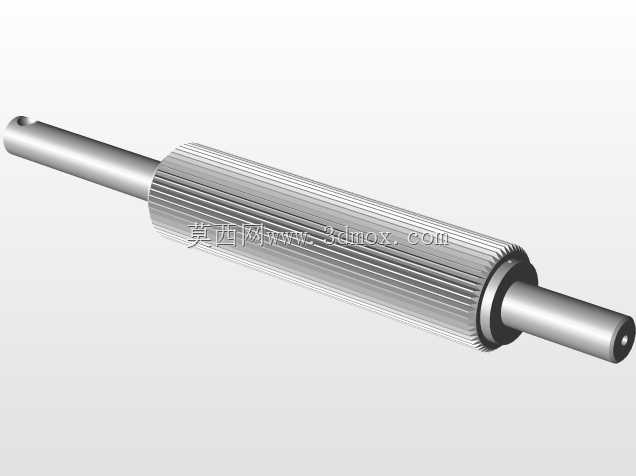

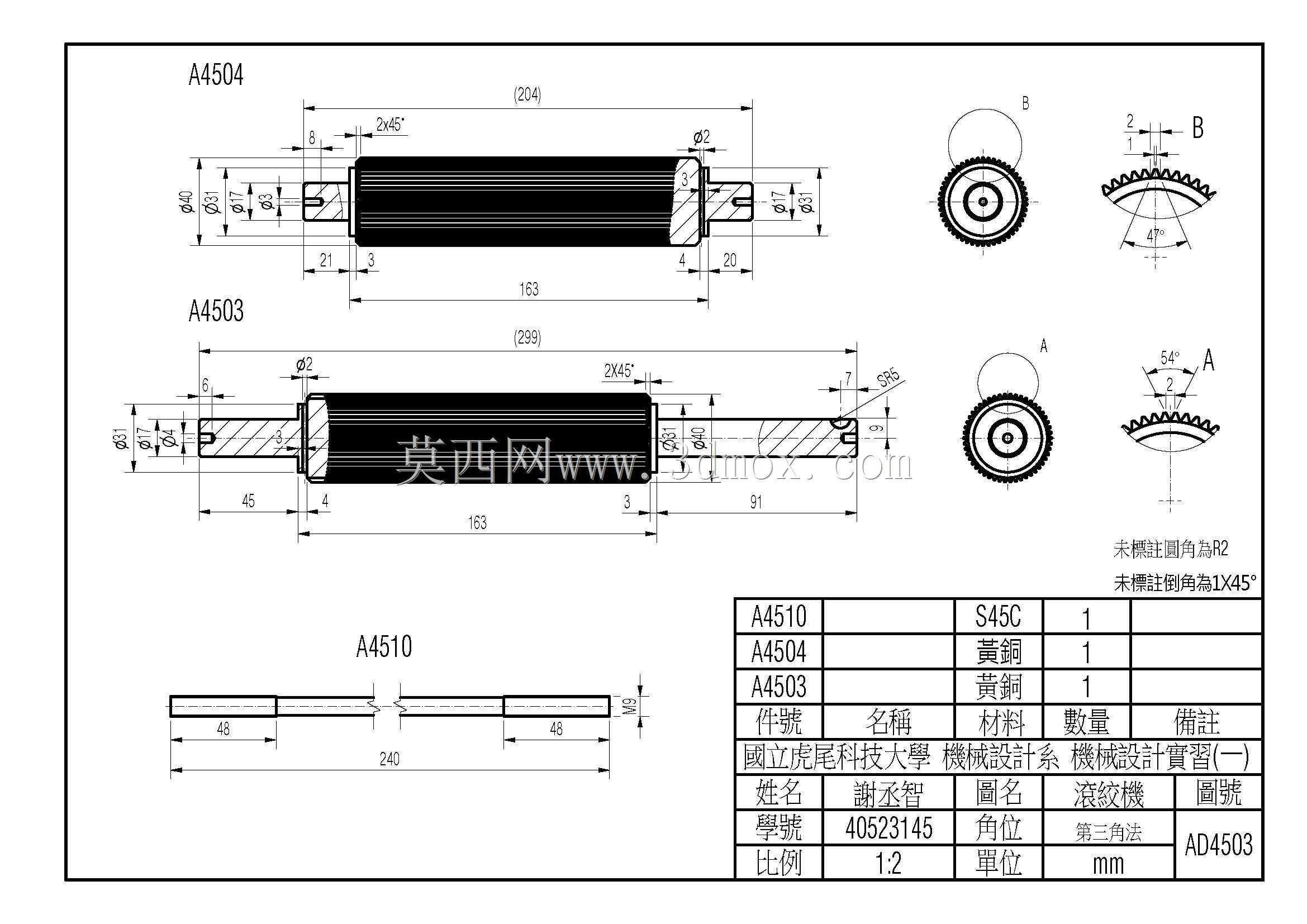

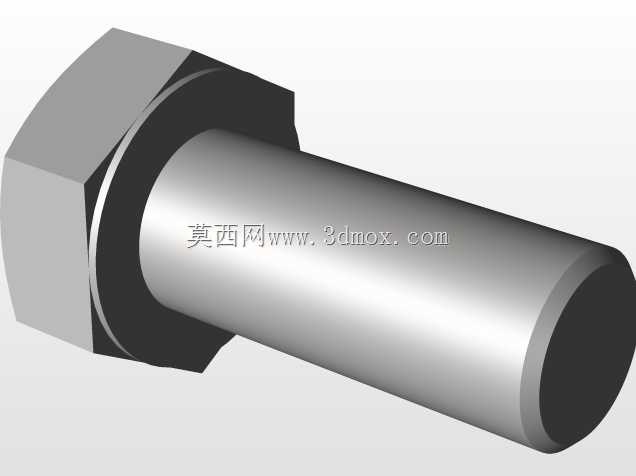

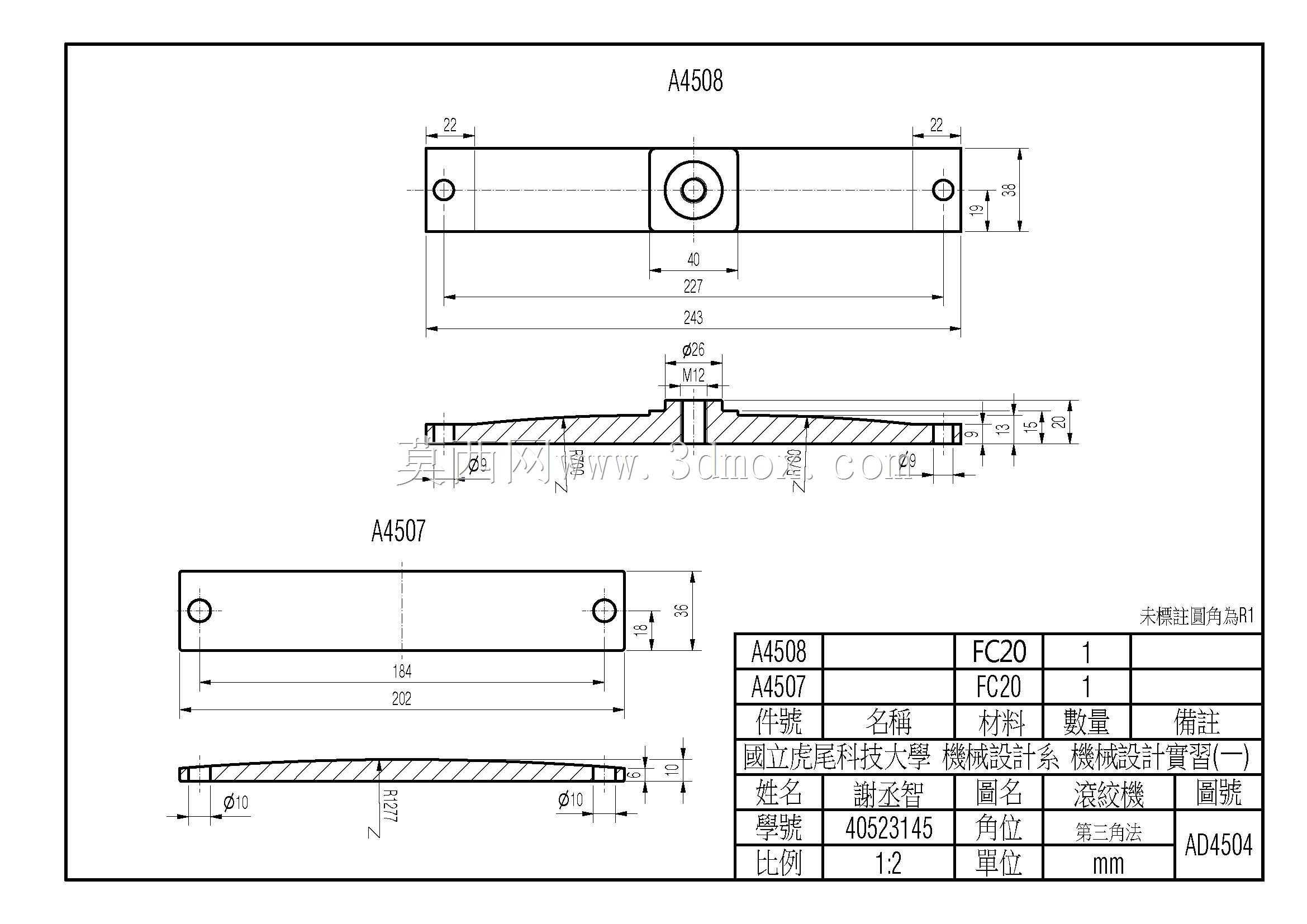

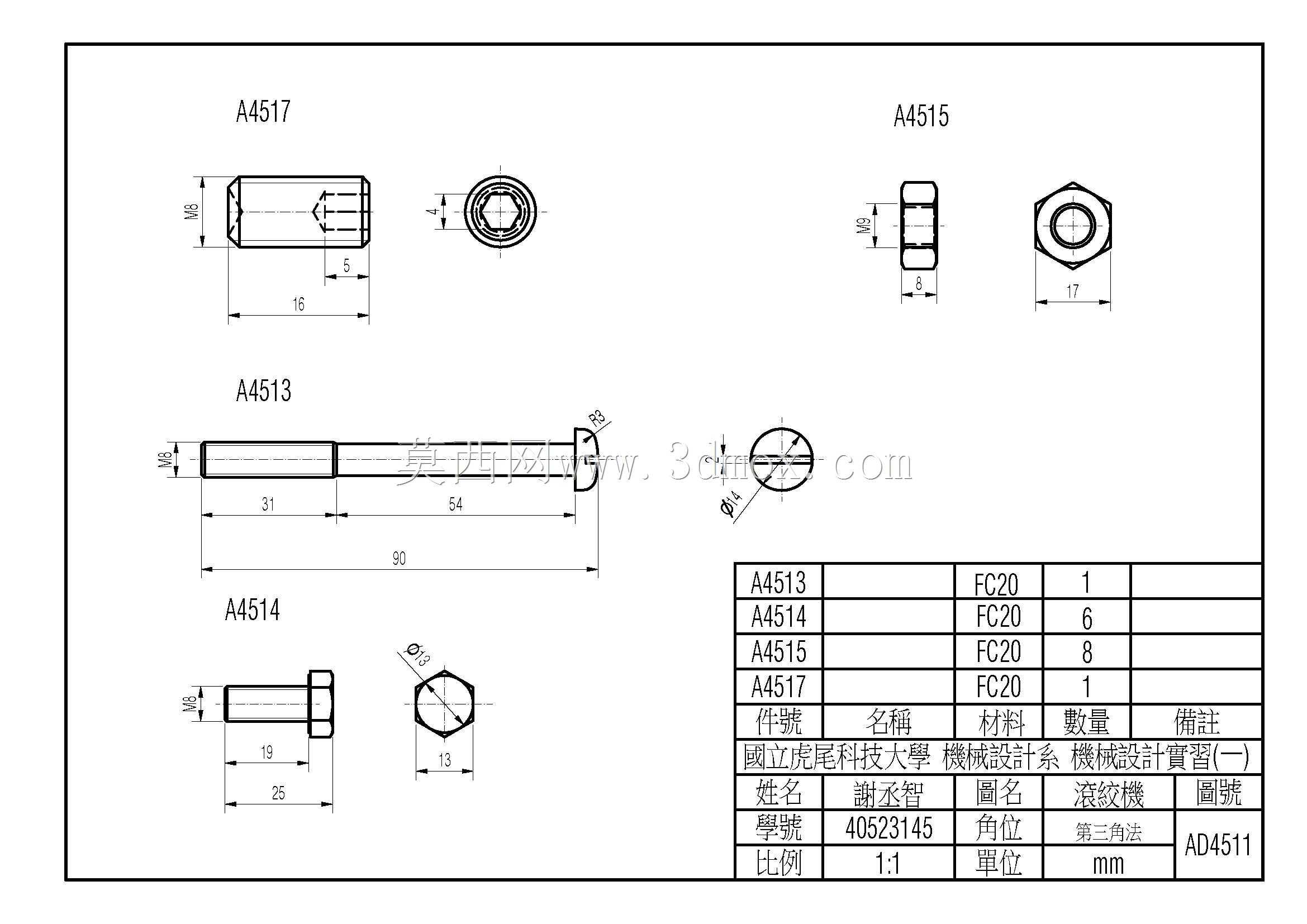

　　设备的支撑机架采用双侧立式墙板结构，墙板之间通过横向拉杆连接固定，底部设置带安装孔的支撑脚，可通过螺栓将整机固定在工作台面上，抵消轧制过程中产生的水平反力，避免作业时机身移位。轧辊表面加工有细密的齿纹结构，既可以提升辊面与料件之间的摩擦力，避免进料打滑，也可在料件表面压出均匀的网纹效果，适配需要防滑表面或者装饰纹理的带材加工需求。机架上设置有导向槽结构，进料端可搭配简易导料板使用，保证料件垂直进入辊缝，避免进料偏斜导致料件侧弯、厚度不均的问题。

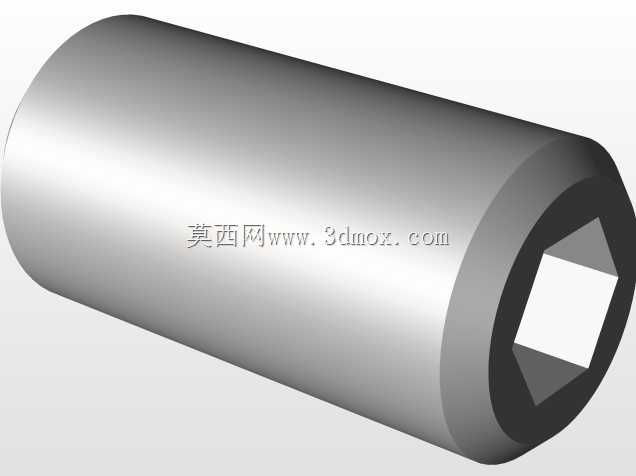

　　从安装边界尺寸来看，整机横向最大尺寸为手轮直径加上双侧墙板的外伸宽度，手轮突出墙板外侧的长度控制在合理范围内，操作时不会与周边工作台物件产生干涉，竖向高度包含顶部调节手轮的总高度适配常规工作台的操作高度，操作人员站立或者坐姿都可顺畅完成摇轮、调节、进料操作。设备的各转动部位均设置有含油轴承衬套，无需频繁加注润滑脂即可长期保持转动顺畅，日常维护仅需定期清理辊面残留的金属碎屑，避免碎屑压入料件表面造成凹坑缺陷即可。

　　设计过程中重点考虑了手动操作的力传递效率，所有传动齿轮均采用直齿圆柱齿轮结构，传动效率高、反向间隙小，摇轮的转动反馈直接，操作人员可通过摇轮的阻力变化感知料件的压下状态，及时调整进料速度或者辊缝大小，避免压下量过大导致轧辊卡滞、料件翘曲。上辊的调节螺纹采用细牙梯形螺纹，调节精度高，每旋转一圈手轮的辊缝变化量控制在较小范围内，可精准控制出料厚度，满足薄料加工的精度要求。机架的墙板采用加厚钢板加工而成，整体刚性充足，轧制过程中墙板形变量极小，可保证辊缝在全幅宽度上的一致性，避免出料出现中间厚两边薄的厚度差问题。

　　在实际使用场景中，这类小型轧机还可用于金银等贵金属首饰的片料压延，通过更换不同表面纹理的轧辊，还可完成不同花纹的压印作业，设备的模块化结构设计支持轧辊快速拆卸更换，无需复杂工具即可完成辊组的换装，拓展设备的加工适配范围。进料端没有设置复杂的送料机构，完全依靠手动送料配合轧辊摩擦力进给，结构简单可靠，故障点极少，适合非专业设备维护人员的小作坊场景使用，即便出现卡料问题，也可通过反向转动手轮将料件退出，无需拆解设备即可排除故障。
