多段铰接彩色万向柔性连接结构

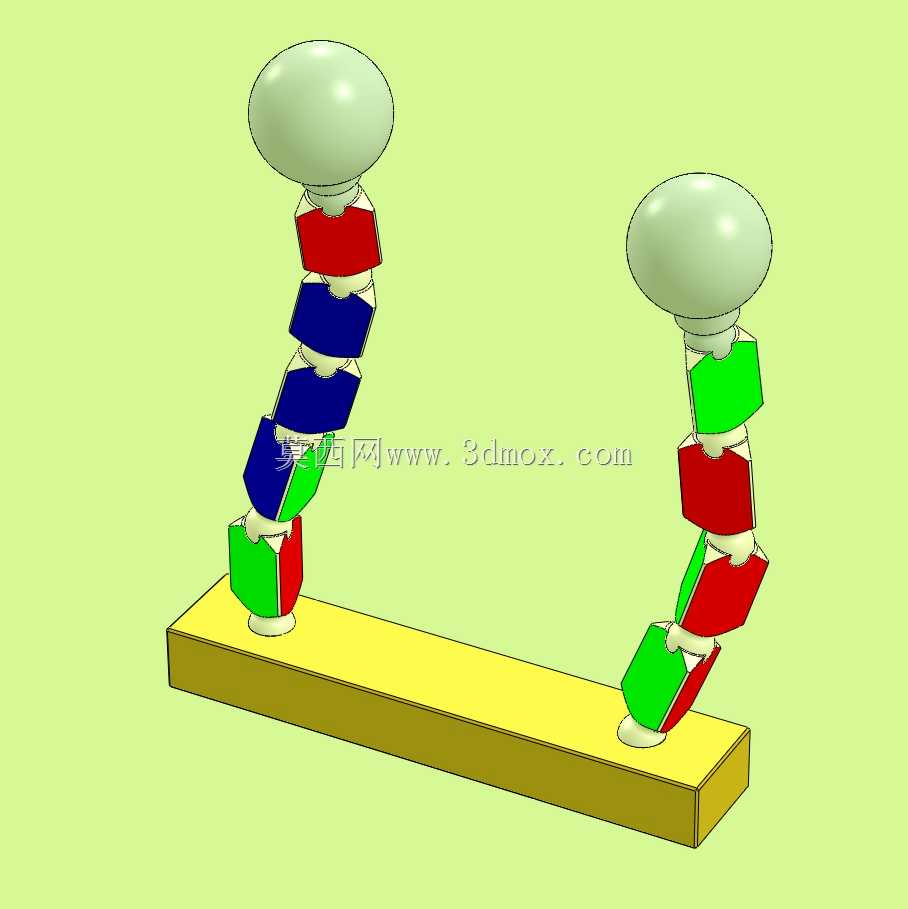

　　这类多段铰接的万向连接结构，在小载荷柔性传动场景里的适配性很强，不像传统十字轴万向节只能实现单关节的角度偏转，多段串联的铰接设计可以在三维空间内实现更大范围的角度弯折，甚至能完成S形的路径适配，常见于桌面小型演示装置、轻型物料导向支架、文创类动态摆件的传动链路里，也可作为小扭矩信号传输线路的柔性支撑骨架使用。从结构设计逻辑来看，每一段关节单元都采用了多边形棱柱的对接形式，相邻两个棱柱段的端面做了半球形的铰接凸台与凹槽配合，不需要额外的销轴零件就能实现相邻段之间的多方向偏转，这种无销轴的铰接设计能减少零件数量，降低装配复杂度，同时每一段的偏转角度被相邻段的棱柱侧壁限位，不会出现过度弯折导致结构脱开的问题。

　　底座部分采用了矩形长条式的安装基座，基座上预留了两个关节组件的安装定位凸台，安装时可以直接通过基座上的沉孔将整个结构固定在安装平面上，不需要额外设计定制安装支架，基座的厚度足够支撑两个多段关节在最大弯折角度下的倾覆力矩，不会出现底座翘曲的问题。每一段关节的多边形截面设计，除了实现偏转限位之外，还能在关节调整到目标角度后，依靠相邻段接触面的摩擦力保持姿态稳定，不需要额外增加锁紧结构，对于需要频繁调整姿态但载荷不大的场景，这种免锁紧的设计能大幅提升操作便捷性，比如作为小型拍摄场景里的补光支架、桌面小物件的柔性固定臂使用时，只需要手动掰动关节段就能调整到需要的角度，松手后就能保持姿态。顶端的球形端头可以作为功能部件的安装接口，

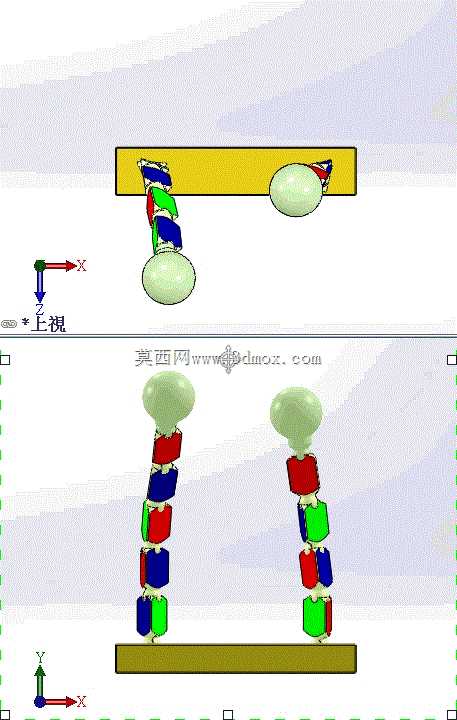

　　比如粘贴小型标识牌、安装微型传感器、固定轻质装饰件都可以直接固定在球形端头上，球形端头的直径大于下方关节段的外径，能避免功能件安装后与下方铰接段产生运动干涉。从安装边界来看，整个结构在完全伸直状态下的高度不超过200mm，底座的长度在180mm左右，宽度在40mm上下，属于小型桌面级的结构组件，不需要占用太大的安装空间，两个关节组件在底座上的间距足够让两者在最大弯折角度下不会发生碰撞，各自的偏转活动范围互不干扰。在实际选型适配的时候，要注意这类结构的承载能力有限，因为是依靠接触面摩擦力保持姿态，顶端挂载的重量不能超过500g，否则会出现关节自动下垂复位的问题，不适合大扭矩的动力传动场景，仅适用于轻载、

　　需要灵活调整角度的静态或低动态场景。建模过程中，每一段铰接单元的配合球面公差需要控制在0.1mm以内，间隙过大会导致关节松旷，姿态保持能力下降，间隙过小则会导致掰动阻力过大，调整不顺畅，多边形棱柱的棱边做了0.5mm的圆角处理，避免弯折过程中棱边互相剐蹭掉屑，也能提升外观的精致度。不同颜色的分段设计除了提升视觉辨识度之外，也能在装配的时候快速区分每一段关节的安装顺序，避免装错顺序导致关节活动范围不符合设计要求，每一段的内部是中空结构，可以穿过直径3mm以内的线材，比如细导线、光纤之类的线路，能作为柔性走线的保护通道，避免线材在弯折过程中出现过度折叠损坏的问题。
