侧柄式手动螺旋压力夹持工装结构

　　在小批量零部件装配、精密零件修配、实验室样件装夹这类不需要大吨位持续施压的作业场景里，手动压力夹具的使用频次远高于气动、液压类夹紧设备，这类场景往往没有统一的压缩空气管路布设，也不需要复杂的电控逻辑，操作人员走到工位就能直接操作，不需要提前做设备预热、管路检查这类准备工作，适配多工位流转、临时装夹的作业需求。这款侧置手柄的手动压力夹具，核心施压结构采用梯形螺纹传动副，区别于普通三角螺纹的连接属性，梯形螺纹的牙型角能够承受更大的轴向载荷，传动过程中摩擦阻力均匀，不会出现操作到行程末端突然卡滞的问题，同时螺纹副自带的自锁特性，能够在操作人员松开手柄之后保持当前的夹紧压力，不会因为工件的反作用力出现手柄回转、夹持力松脱的情况，

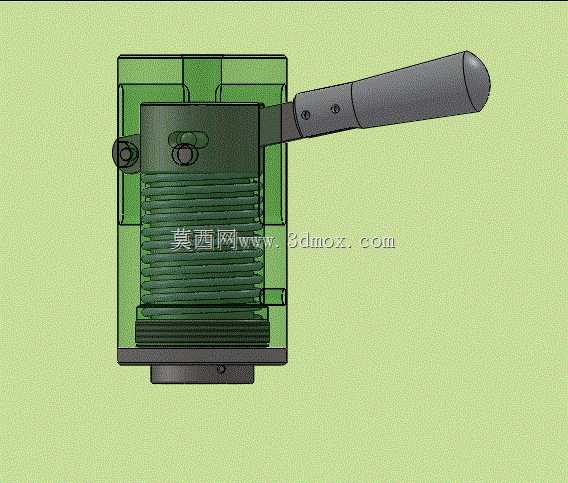

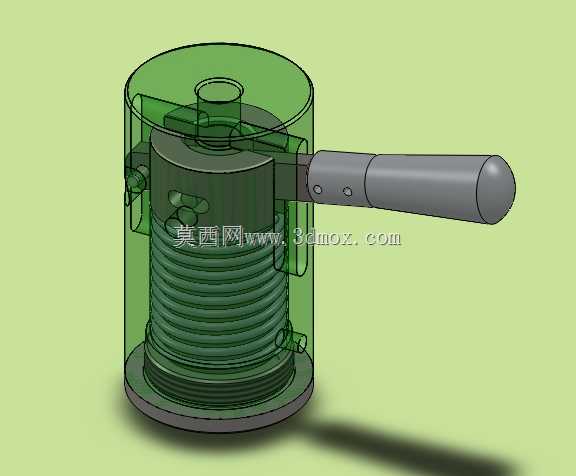

　　不需要额外增加锁止结构来维持夹持状态。整体结构采用立式圆柱布局，外壳做透明可视化设计，不是为了外观装饰，而是方便操作人员在装夹过程中直接观察内部弹簧蓄能组件、螺纹升降块的运动位置，避免出现超行程下压损坏工件或者内部结构的问题，日常维护的时候也不需要完全拆解外壳，就能直接观察内部零件的磨损、润滑状态，降低日常点检的工作量。侧置的操作手柄做了圆弧过渡的握柄设计，握柄直径按照成年男性手掌握持的人机工程尺寸设计，操作时手掌不需要过度弯曲发力，手柄和内部传动块的连接采用圆柱销定位，传递扭矩的时候不会出现手柄和转轴之间的相对滑动，长时间使用也不会出现连接位置的旷量。夹具底部设置了环形安装基准面，安装的时候可以直接通过螺栓固定在工作台面上，

　　底部基准面的平面度控制在0.05mm以内，保证施压的时候压头的运动方向和安装基准面垂直，不会出现压偏、工件受力倾斜的问题。内部的施压行程做了机械限位，升降压块的上下两端都设置了硬限位台阶，当压块下行到最大夹持位置时，台阶面会和外壳内部的限位面贴合，避免螺纹副旋合脱出，上行到初始位置时也会被上端限位挡住，不会因为操作力度过大导致内部零件撞击外壳上端盖。压头位置预留了标准接口，可以根据不同的装夹需求更换平压头、V型压头、软质防护压头，装夹脆性零件的时候可以换成尼龙或者铜质压头，避免压伤工件表面，装夹轴类零件的时候换成V型压头能够自动对中，不需要额外调整工件位置。和常见的直柄下压夹具不同，这款侧置手柄的结构在操作的时候，

　　操作人员的手臂处于水平施力状态，不需要从上往下施加竖直方向的力，对于安装位置较低、上方有遮挡的工位，操作空间的适配性更好，不会出现手臂被上方结构挡住无法发力的问题。内部的复位采用圆柱螺旋压缩弹簧，当反向转动手柄松开夹具的时候，弹簧会推动升降压块快速复位，不需要操作人员一直转动手柄到完全松开的位置，减少空行程的操作时间，弹簧的预紧力在装配的时候可以通过上端盖的螺纹进行调整，适配不同重量压头的复位需求，避免弹簧力过大导致操作手柄转动阻力增加，或者弹簧力过小出现复位不到位的情况。整个夹具的所有传动部件都封装在圆柱形外壳内部，作业过程中产生的金属碎屑、灰尘不会进入螺纹传动副内部，能够延长结构的维护周期，外壳侧面预留了润滑油注油孔，定期加注润滑脂的时候不需要拆解结构，直接从注油孔注入就能覆盖整个螺纹传动面，日常维护的操作难度很低。在实际使用场景中，这类夹具常被用于小型轴承的压装、电子元器件的引脚压合、小尺寸零件的粘接施压固定、薄型零件的钻孔装夹，能够提供稳定持续的轴向压力，夹持力的大小可以通过操作人员转动手柄的力度进行控制，对于不同硬度、不同受压承受能力的工件，都能灵活调整施压大小，不会出现压力过载压坏工件的问题。
