树莓派Zero紧凑型防护外壳结构设计

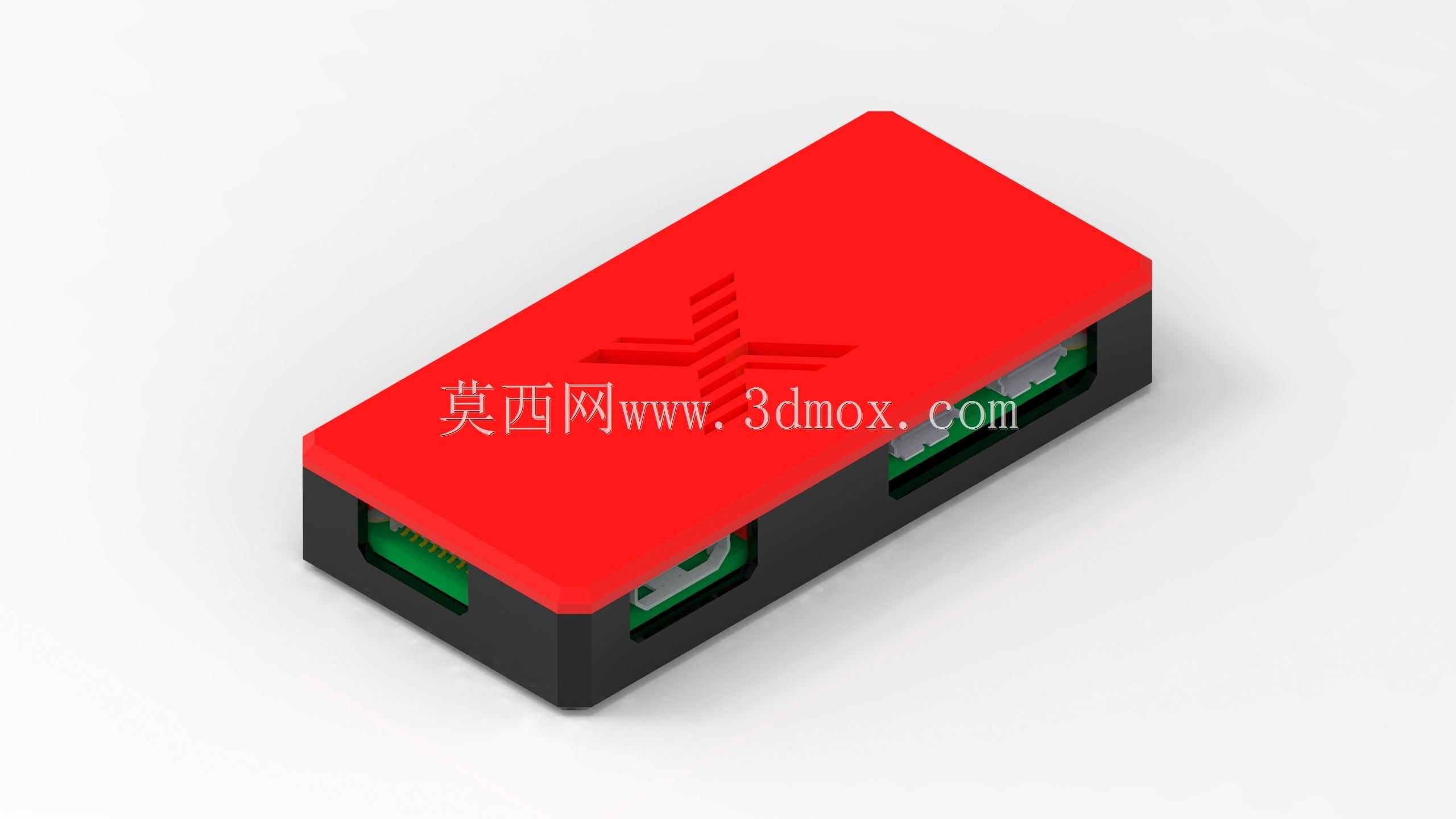

　　这款针对树莓派Zero开发的防护外壳，核心服务于嵌入式开发场景下的板卡防护需求，在工业现场数据采集节点、小型物联网终端、便携嵌入式演示设备、桌面迷你计算单元等场景中，裸板直接使用极易出现引脚误触短路、积灰导致的接触不良、外力磕碰造成的板卡元器件脱落、接线拉扯引发的接口松脱等问题，该壳体通过全包裹式结构设计，在不影响板卡核心接口使用的前提下，为核心计算板提供可靠的物理防护。从结构设计逻辑来看，壳体采用上下分体式扣合结构，上盖与下壳通过侧边卡扣实现无螺丝装配，既降低了装配复杂度，也避免了螺丝柱占用板卡周边空间，适配树莓派Zero本身极小的板型尺寸，整体外轮廓完全贴合板卡边界，没有多余的外凸结构，能够满足狭小安装空间内的部署需求，

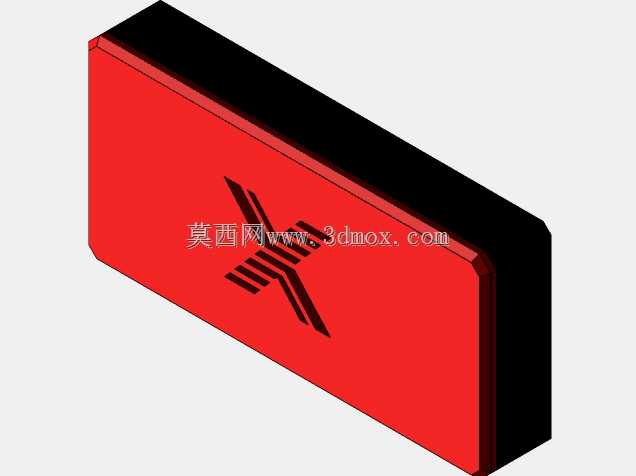

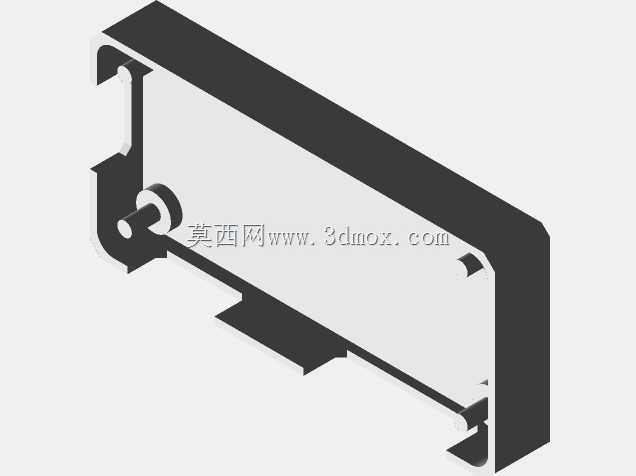

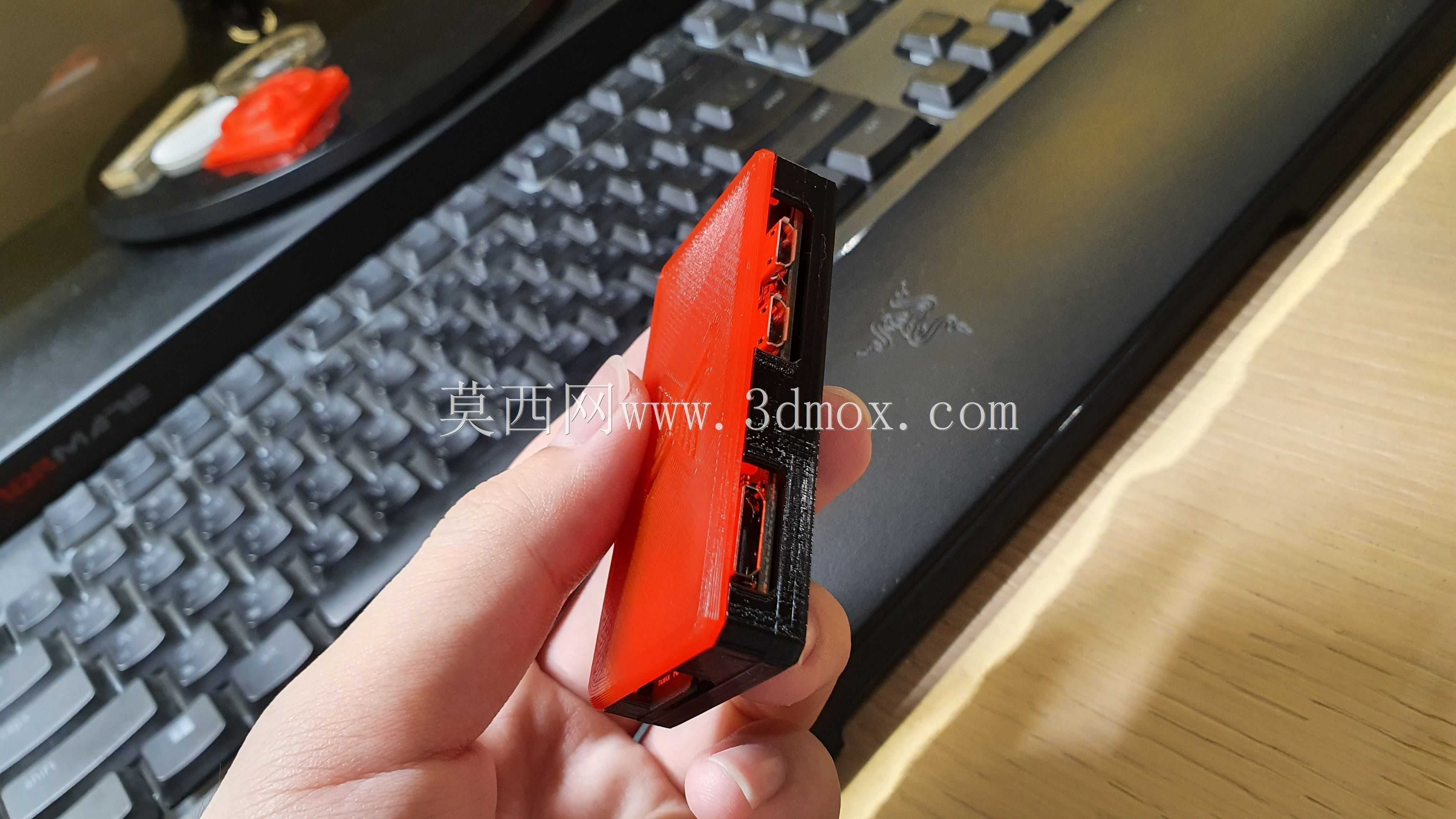

　　比如嵌入式设备内部的预留槽位、墙面暗装的采集终端盒内、小型手持设备的内部腔体中，都可以直接放置固定。壳体的接口避让区域经过精准对位，下壳对应板卡的USB供电接口、HDMI输出接口、GPIO排针区域、MicroSD卡槽位置都预留了精准的开口，开口边缘做了0.2mm的倒角处理，既不会出现接口插装时的卡滞，也能避免开口过大导致的防护性能下降，其中GPIO区域的开口采用半开放设计，既可以满足外接扩展模块的接线需求，也能对排针根部形成支撑，减少排针受外力弯折的风险。上盖表面做了防滑纹理设计，既提升了手持移动时的摩擦力，也能避免平面放置时的镜面刮花问题，壳体内部设置了四个定位柱，对应树莓派Zero板卡的四个安装孔位，

　　装配时板卡可以直接卡在定位柱上，不需要额外打胶或者螺丝固定，定位柱的高度经过精确计算，保证板卡放置后与壳体内壁保留0.3mm的间隙，避免板卡背面的焊接点与壳体直接接触造成短路，同时这个间隙也能形成微小的空气流通层，辅助板卡运行时的热量散出，避免密闭空间内的热量堆积。在安装边界方面，壳体整体长宽尺寸仅比树莓派Zero板卡大2mm，总高度控制在12mm以内，相比市面上常见的螺丝固定款外壳，整体体积缩小了近15%，能够适配更多紧凑型安装场景，壳体的边角做了R2的圆角处理，既避免了尖锐边角在装配时划伤操作人员，也能减少壳体受外力撞击时的应力集中，降低摔落时的壳体开裂概率。壳体的壁厚设计为1.5mm，兼顾了结构强度与轻量化需求，

　　采用常规注塑工艺即可批量生产，材料适配ABS、PLA等常见的工程塑料与3D打印材料，不管是小批量的项目打样，还是批量的终端产品配套，都能满足加工要求。在实际使用场景中，这款外壳可以直接搭配背胶使用，固定在设备内壁、墙面、设备机架侧面等位置，不需要额外设计安装支架，壳体表面的平整区域也可以预留标签粘贴位，方便现场运维时的设备标识管理。针对嵌入式开发中常见的外接传感器接线需求，壳体侧边的GPIO开口可以配合排线使用，排线从开口处引出后，开口边缘的圆角结构不会磨损排线外皮，提升长期使用的可靠性。相比裸板直接部署，加装该外壳后的树莓派Zero模块，在工业现场的抗干扰能力、物理防护能力都有明显提升，能够适应多尘、有轻微振动的部署环境，减少后期运维的板卡更换成本。
