小型竞技格斗对战机器人结构设计

　　这款小型轮式竞技机器人的设计，核心围绕桌面级格斗对抗场景展开，整体采用分层堆叠的结构布局，将驱动模块、控制模块、攻击执行模块沿垂直方向排布，在有限的投影面积内最大化利用安装空间，适配小型竞技赛事对参赛设备的尺寸边界要求。从实际应用场景来看，这类设备主要用于青少年科创竞技、小型机器人格斗赛事的入门级组别，也可作为高校机械电子工程专业的课程设计实践载体，帮助学习者理解轮式移动平台的动力匹配、重心控制、攻击机构的运动逻辑。

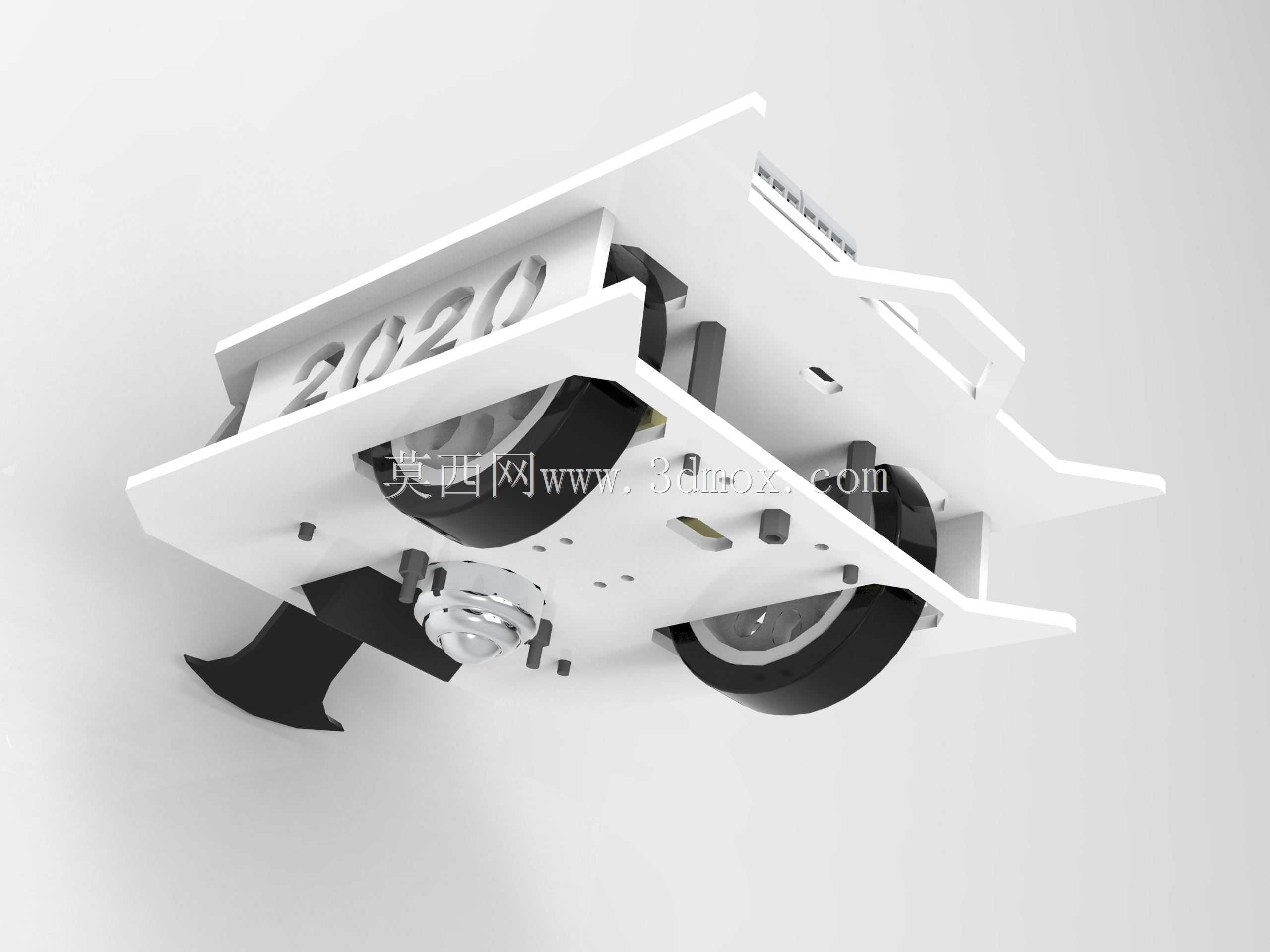

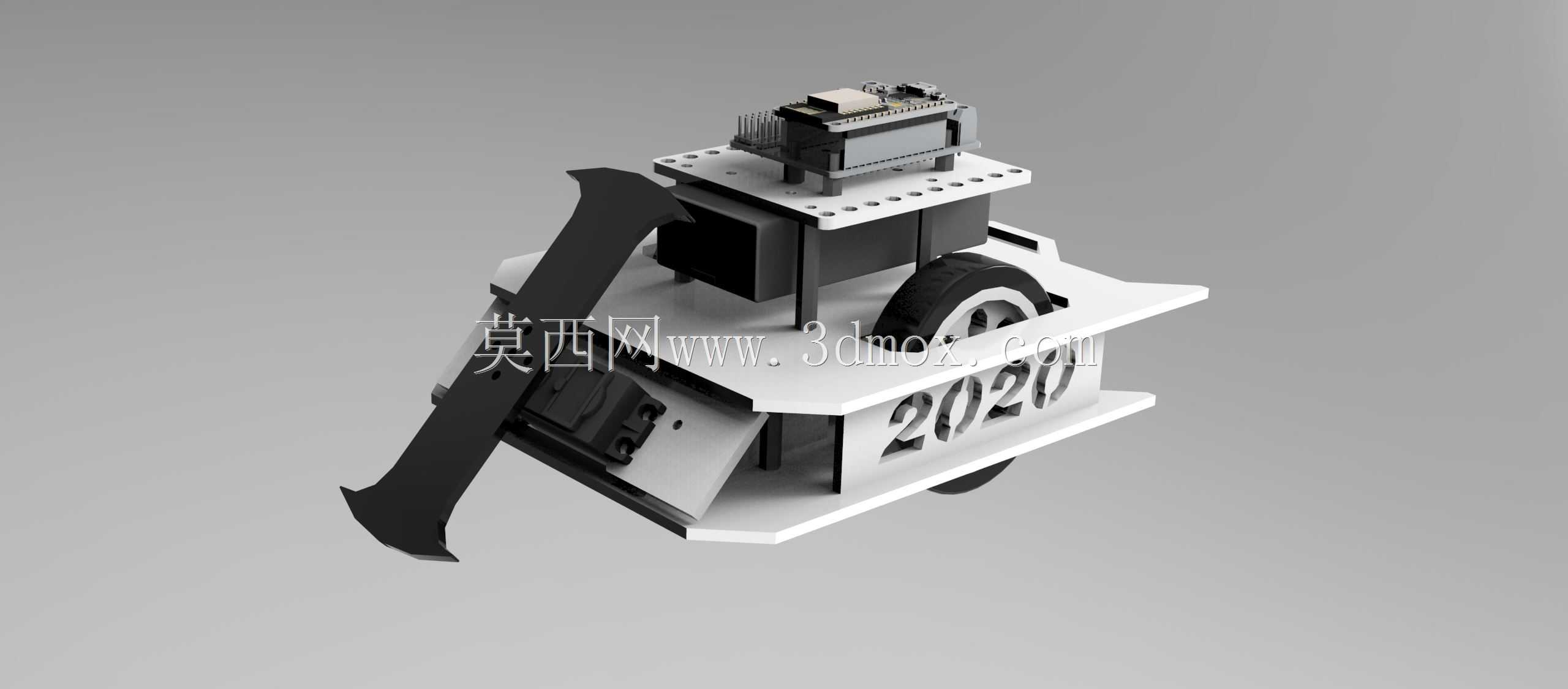

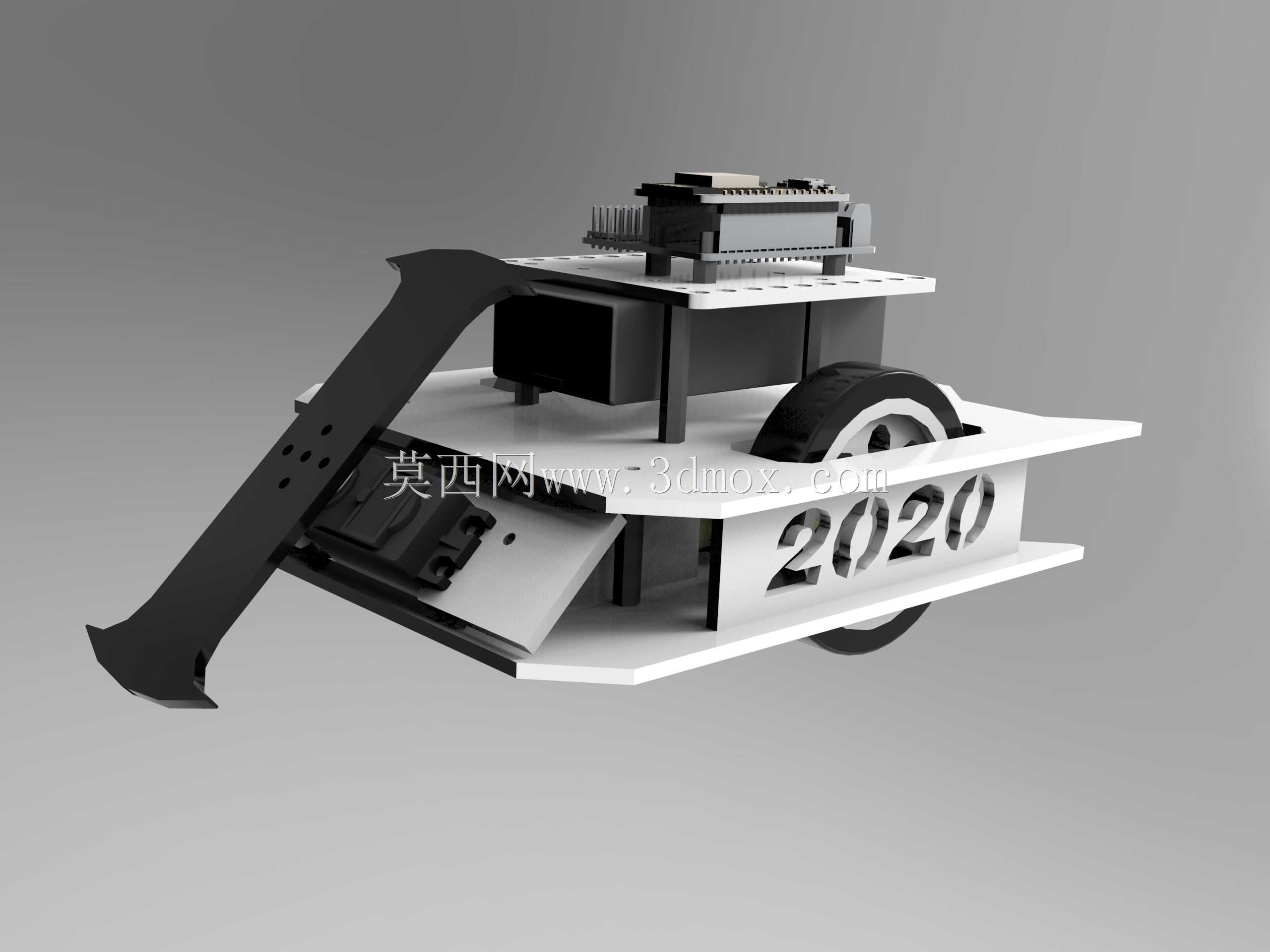

　　结构设计上，底层承载框架采用薄板弯折成型的一体式结构，既作为轮组的安装基座，也承担整机的主要受力载荷，两侧轮组采用对称布置的驱动方案，轮轴高度经过反复调校，确保整机重心落在轮距中心偏前位置，保证移动过程中的转向灵活性，同时避免攻击动作触发时整机出现侧翻。攻击机构采用单臂摆锤式设计，摆臂通过枢轴固定在底层框架前端，摆臂的配重块轮廓经过切削优化，在保证击打动能的前提下尽可能降低自身重量，减少对驱动轮负载的额外消耗，摆臂的摆动行程通过框架上的限位凸台进行约束，避免摆臂运动过程中与上层控制模块、电池模块发生干涉。

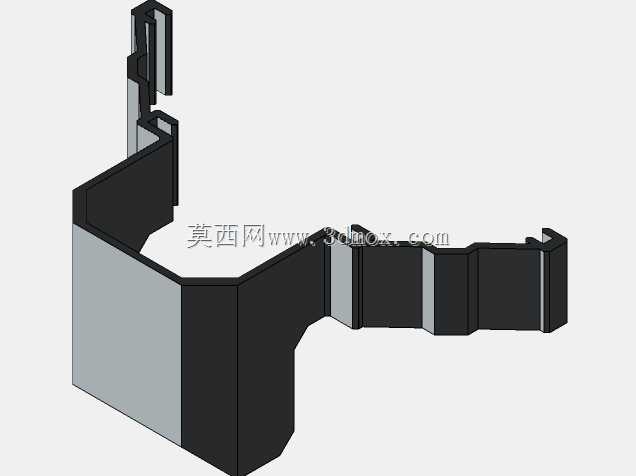

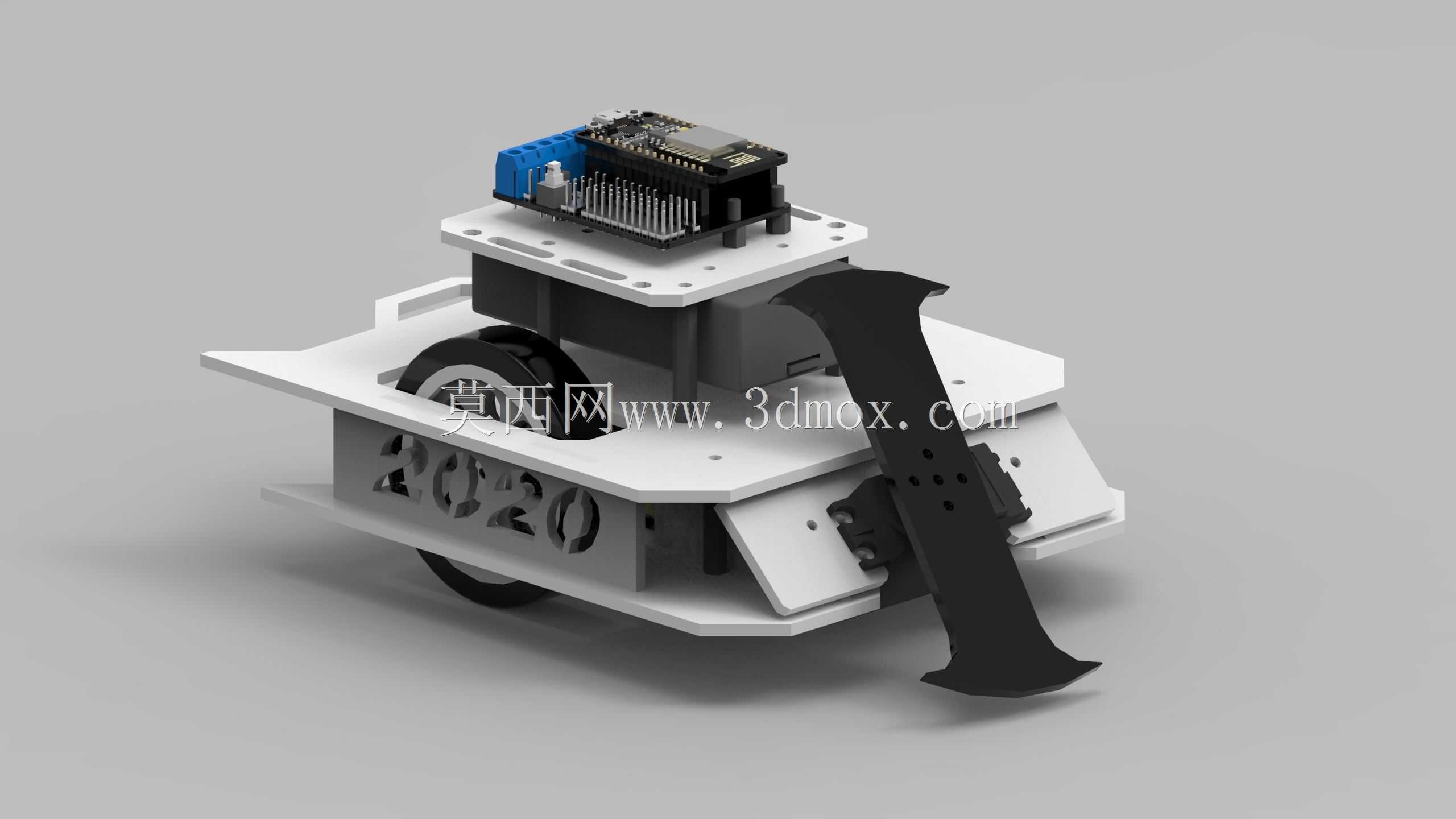

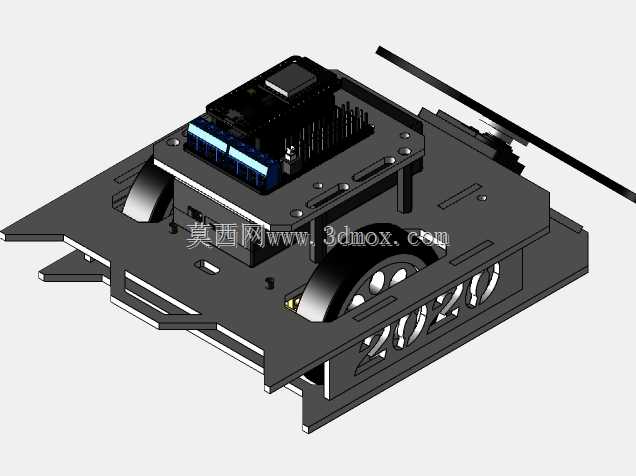

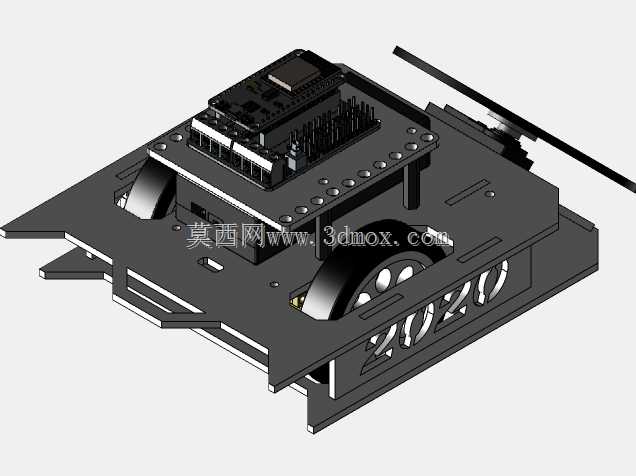

　　上层安装板通过多根铜柱与底层框架连接，形成独立的电气安装层，控制板、电池、无线接收模块均通过螺丝固定在该层安装板上，安装板上预留的阵列式安装孔位，可适配不同规格的控制板与电池尺寸，方便使用者根据自身配件选型调整安装位置，无需额外重新加工安装板。整机的外护板采用卡扣加螺丝的双重固定方式，侧面护板覆盖轮组与驱动电机的外露部分，避免对抗过程中外部冲击直接损坏动力部件，前端护板预留摆臂的运动缺口，不会干扰攻击机构的正常动作，顶部护板则对电气模块形成防护，防止对抗中飞溅的杂物造成电路短路。

　　从安装边界来看，整机的轮距与轴距均控制在小型竞技赛事的常规尺寸限制内，整体高度通过分层布局压缩到最低，避免过高的重心影响移动稳定性，所有外露的电线均通过框架上的走线槽进行收纳，不会出现线缆外露被对方武器勾扯的风险。驱动轮采用橡胶材质的胎面，与竞技场地的常用PVC、木质台面具备足够的摩擦力，保证急停、转向、撞击动作下轮胎不会出现打滑，轮组的轴承座与框架采用过盈配合加螺丝锁紧的固定方式，承受侧向冲击时不会出现轮轴移位的问题。

　　设计过程中重点考量了部件的可维护性，所有模块均采用快拆式的固定结构，更换电池、维修摆臂、替换损坏的护板时，仅需拧下对应位置的少量螺丝即可完成操作，无需对整机进行完全拆解，适配竞技场景下快速维修调整的实际需求。电气层的安装板与底层框架之间预留了足够的走线空间，电池与控制板的接插件均布置在靠近机身侧面的位置，方便调试时快速插拔接线，摆臂的枢轴采用可拆卸的销轴设计，当摆臂出现变形损坏时，可快速抽出销轴更换备用摆臂，大幅缩短赛事间隙的维修时长。

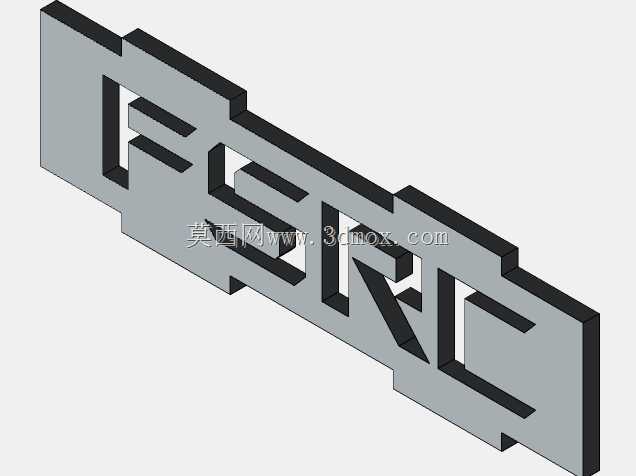

　　整机的重量分配经过多轮调整，攻击摆臂的重量占比控制在整机重量的合理区间，既保证摆臂击打时具备足够的动能，也不会因为前端重量过大导致转向迟滞，电池的安装位置靠近整机重心点，避免电池重量偏移影响整机的动态平衡，控制板布置在电池上方，尽可能缩短电机、舵机与控制板之间的接线长度，减少线路损耗与信号干扰的概率。机身侧面的标识区域采用镂空切割工艺，既减轻了整机的自重，也能在对抗过程中引导冲击气流，降低高速移动时的风阻影响，虽然这类小型机器人的移动速度不算极高，但细节处的减重优化能进一步提升动力的利用效率。
