拨杆式液位检测开关三维结构设计

　　这款拨杆式液位开关的结构设计，核心围绕密闭容器内的液位点位检测需求展开，在化工储液罐、小型液压站油箱、机床冷却水箱、民用给排水储水装置这类场景中，这类接触式液位检测部件的可靠性直接决定整套流体系统的运行安全。不同于非接触式的超声、电容液位检测方案，拨杆式结构依靠浮体随液位升降触发内部微动触点的机械动作，抗电磁干扰能力更强，在存在油污、少量杂质的工业流体环境中，不会因为介质附着、介电常数波动出现误触发，适配的介质温度、压力区间也更宽，能覆盖多数常规工业流体的检测需求。

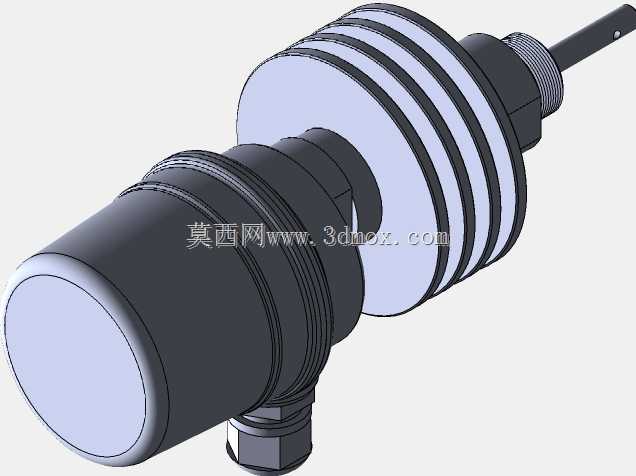

　　从结构设计逻辑来看，这款产品的头部感应段做了多道环形密封槽设计，安装时配合对应规格的O型密封圈，能在螺纹旋紧后实现安装端面的径向+轴向双重密封，避免容器内的流体顺着安装螺纹缝隙渗出，适配的安装螺纹为常规工业管螺纹规格，能直接匹配现有储液容器的标准安装开孔，不需要额外做安装位的二次加工。主体外壳采用阶梯轴式的变径结构，靠近感应端的大直径段做了加厚处理，一方面能承受容器内的流体静压，另一方面在安装时可以作为扳手夹持的受力位，避免旋紧过程中外壳受力变形损坏内部的触点组件。尾部的出线端做了防水格兰头结构，线缆穿出后通过压紧橡胶密封圈实现线缆部位的密封，防护等级可以满足户外安装、喷淋环境下的使用要求，不会因为外部水汽进入内部造成触点短路。

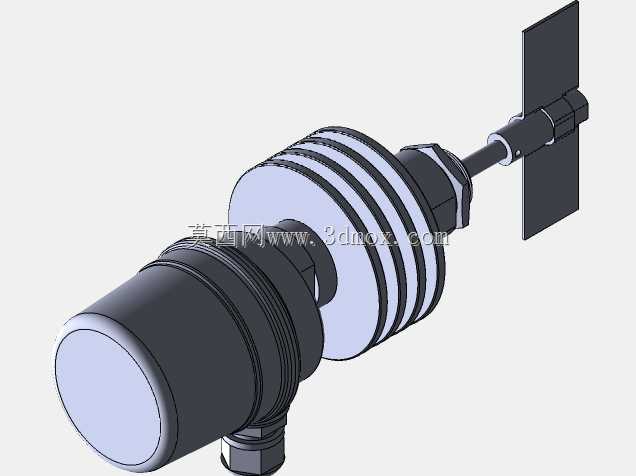

　　拨杆触发结构的设计上，浮体的浮力经过精准核算，浮体的体积、材质密度匹配内部微动开关的触发力度，既能保证液位上升到触发点位时，浮体受到的浮力足够克服拨杆的传动阻力、可靠触发触点动作，也能避免浮力过大造成开关过压损坏；拨杆的传动转轴部位做了耐磨衬套设计，长期往复动作不会出现转轴磨损松旷，保证触发点位的精度不会随使用时长出现明显偏移。内部的触点组件采用密封式设计，整个触点腔与外部流体、外部环境完全隔绝，即使前端密封出现轻微渗漏，流体也不会直接接触到带电触点，大幅提升了产品在潮湿、多尘环境下的使用寿命。

　　安装边界方面，这款液位开关为侧装式结构，安装时需要在容器侧壁对应液位控制点位开标准管螺纹孔，安装后伸入容器内部的长度经过优化，不会因为伸入过长干扰容器内部的搅拌组件、进出液管路，也不会因为伸入过短导致浮体动作行程不足、无法可靠触发。产品整体的径向最大尺寸控制在较小范围，即使在安装空间局促的小型液压站、紧凑型冷却水箱上，也不会和周边的管路、阀件出现安装干涉。出线端的线缆引出方向与主体轴线平行，布线时可以顺着容器壁走线，不需要额外预留大角度的线缆弯折空间，适配紧凑设备的布线要求。

　　在实际选型适配中，这款结构的液位开关可以适配常开、常闭两种触点输出形式，根据系统的控制逻辑选择对应接线方式即可，不需要对结构做额外改动；接触流体的部件全部采用耐腐材质，适配水、液压油、轻度酸碱溶液等多种常见工业流体，不需要针对不同介质单独更换接触部件。结构建模过程中，所有配合部位的公差都按照工业密封件、机械传动件的常规配合公差设定，密封槽的尺寸、螺纹的精度都符合对应国标要求，加工时可以直接按照三维模型导出的工程图纸生产，不需要额外做尺寸修正；内部的传动间隙经过合理预留，既不会因为间隙过大造成触发迟滞，也不会因为间隙过小出现低温下动作卡滞的问题，能在常规工业环境温度区间内可靠动作。
