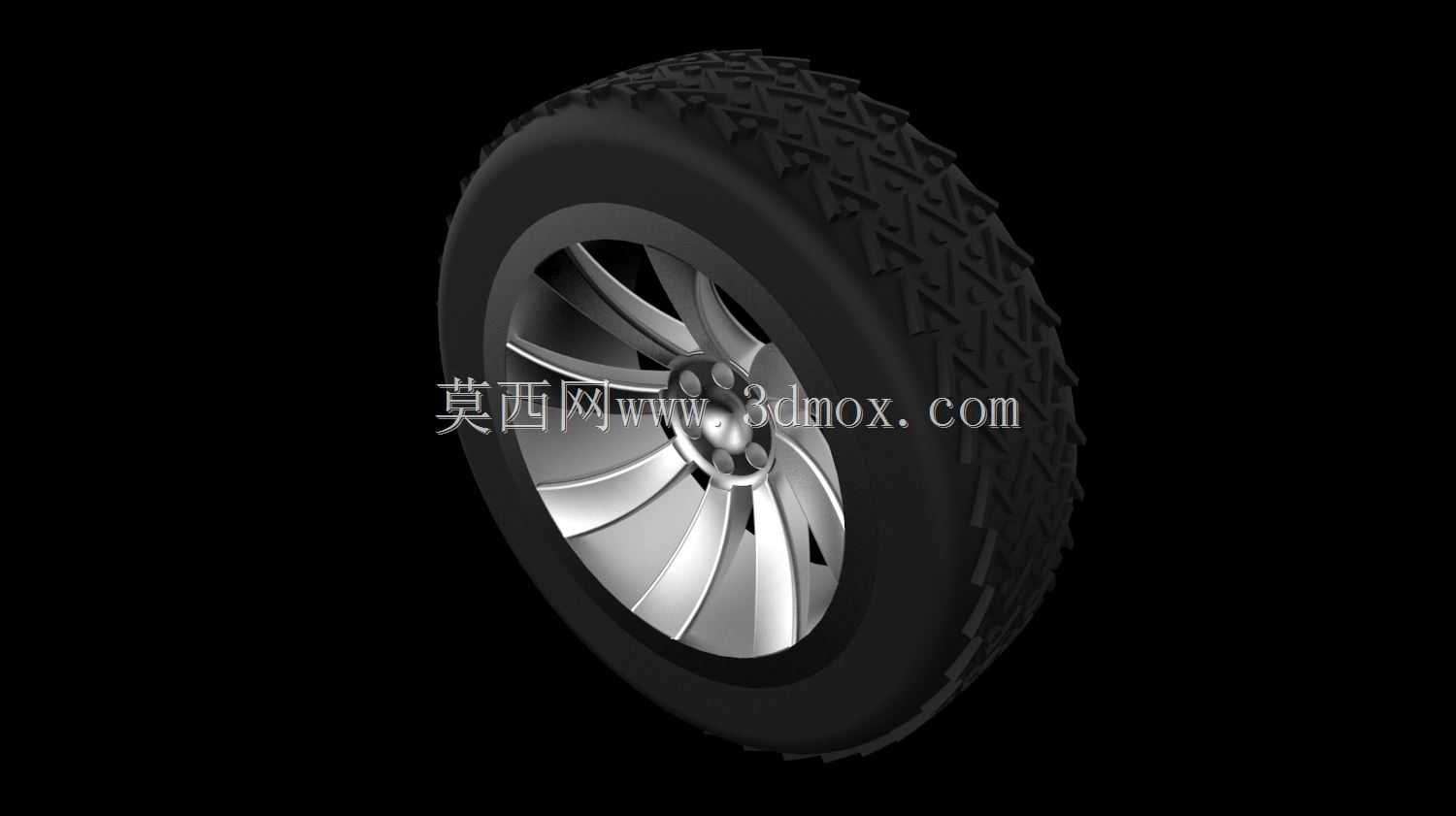

乘用车铝合金轮毂配套越野花纹轮胎结构

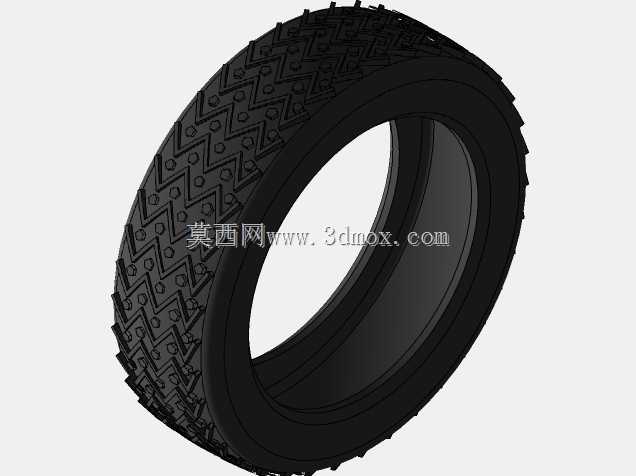

　　日常做整车底盘行走系统匹配时，轮胎与轮辋的组合是最先需要确认安装边界的部件，这套带多辐铝合金轮毂的越野花纹轮胎，适配紧凑型城市SUV及跨界乘用车的非铺装路面行驶场景，在做总布置校核时，首先要确认轮胎的外径尺寸，避免转向过程中与轮拱内衬、减震器弹簧座发生运动干涉，同时要匹配轮辋的偏距参数，保证轮距符合整车设计要求，不超出车身外廓的法规限制。从功能特性来看，胎面采用的块状交错越野花纹，沟槽深度比普通公路轮胎深2-3mm，花纹块边缘做了阶梯式倒角设计，在泥泞、碎石路面行驶时，能快速切断胎面与地面之间的水膜，排泥效率更高，减少打滑概率，同时花纹块的刚性经过分段优化，不会因为硬度过高导致铺装路面行驶时胎噪过大，

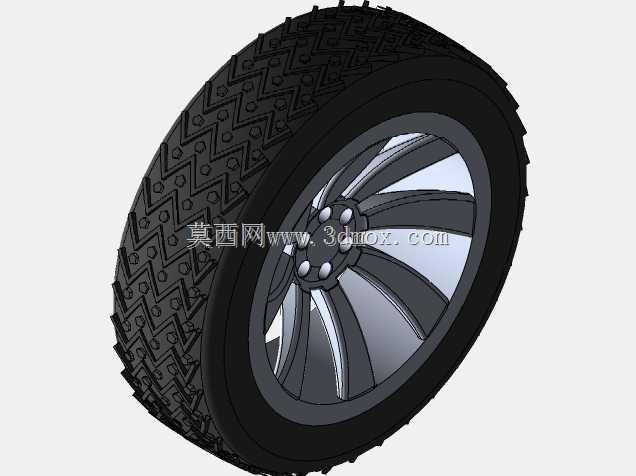

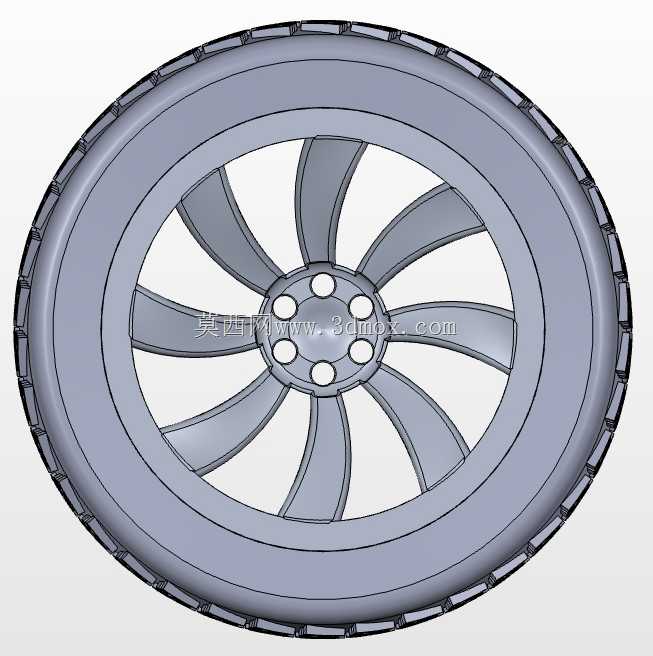

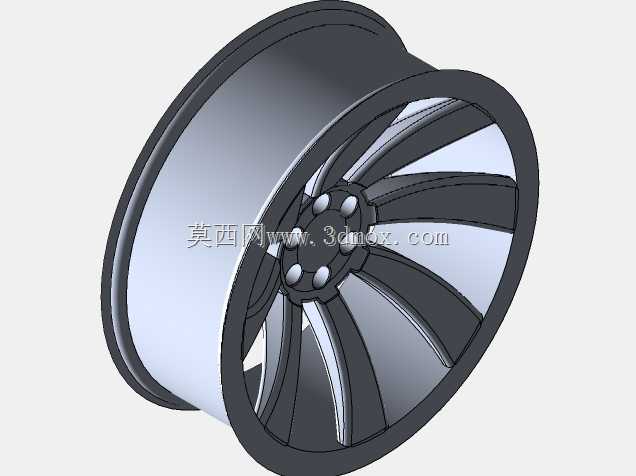

　　兼顾非铺装路面抓地力与公路行驶的舒适性。轮辋部分采用的是十辐双色铝合金结构，辐条背面做了掏空减重设计，在保证轮辋整体径向刚度、满足120km/h行驶下动平衡要求的前提下，比同尺寸同载荷的钢制轮辋减重30%左右，能有效降低簧下质量，提升悬挂系统的响应速度，改善整车操控表现。设计过程中，轮胎与轮辋的配合面做了15度的锥面密封结构，匹配无内胎的真空胎设计，轮辋边缘的胎圈座位置做了滚花处理，避免大扭矩输出时轮胎与轮辋发生相对滑转，尤其是在低胎压越野行驶工况下，能保证胎圈与轮辋的贴合密封性，防止漏气。安装边界方面，轮辋的中心孔直径匹配乘用车常用的67.1mm规格，PCD孔位采用5孔114.3mm的通用布局，

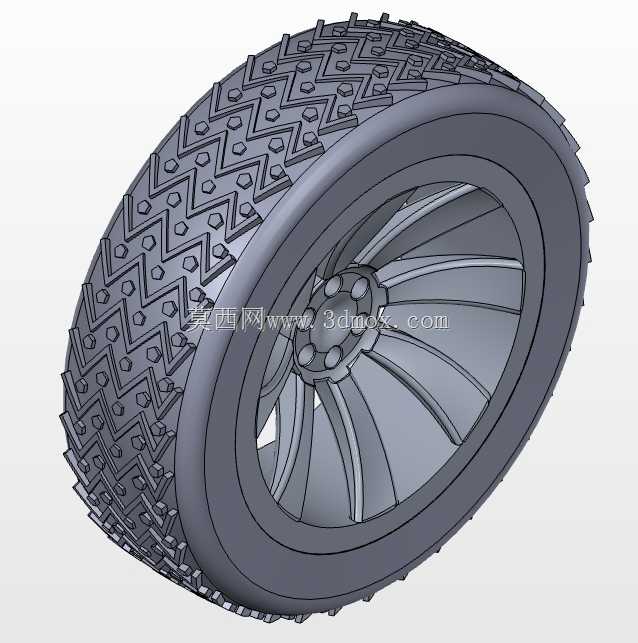

　　能适配绝大多数紧凑型家用SUV的转向节安装接口，不需要额外加装变径圈或者孔位适配器，轮胎的断面宽度为225mm，扁平比65，适配17英寸轮辋，整车满载状态下轮胎的压缩量为22mm，跳动极限位置与周边部件的最小安全间隙保留15mm以上，满足整车耐久测试的间隙要求。在做三维建模时，胎面花纹的建模是重点，不能只做外观纹理，要还原花纹块的拔模角度、沟槽底部的圆角过渡，这些细节直接影响后续做轮胎有限元分析时的接地压力分布仿真精度，轮辋部分要把辐条的壁厚变化、安装面的沉孔结构、气门嘴的安装位都做出来，方便后续做刹车系统的匹配校核，确认刹车卡钳与轮辋辐条之间的间隙是否满足要求，避免刹车工作时的高温热量直接烘烤轮胎胎侧，

　　同时保证卡钳拆装时不会与辐条发生干涉。实际应用中，这类轮胎轮辋组合除了整车原厂配套，也常用于民用车辆的改装升级，建模时保留的参数化特征，能方便后续调整轮胎扁平比、轮辋辐条造型，快速衍生出适配不同车型的版本，不需要重新从零开始搭建基础模型，能大幅缩短底盘部件的匹配设计周期。
