欧姆龙CJ1M系列CPU单元三维结构

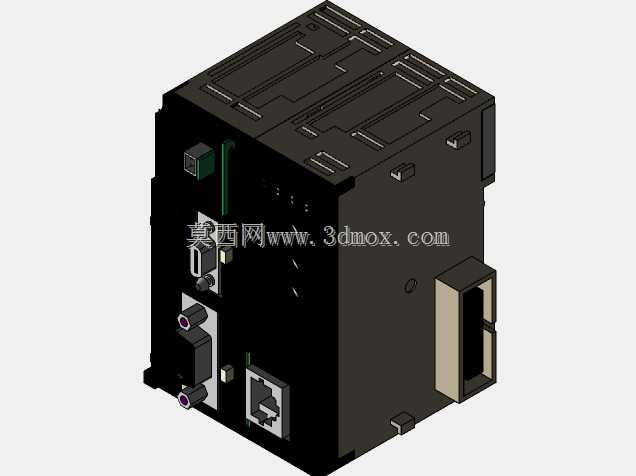

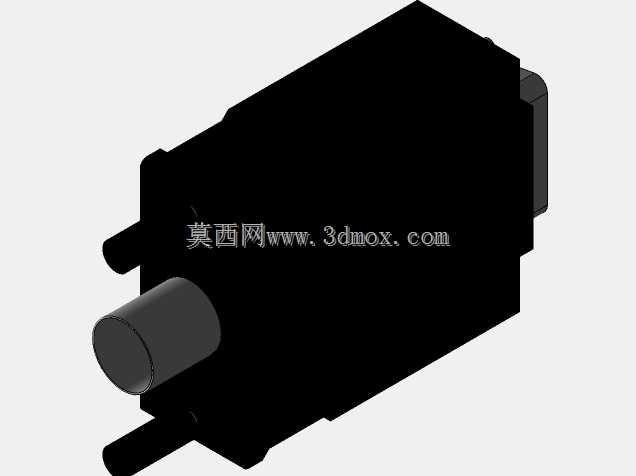

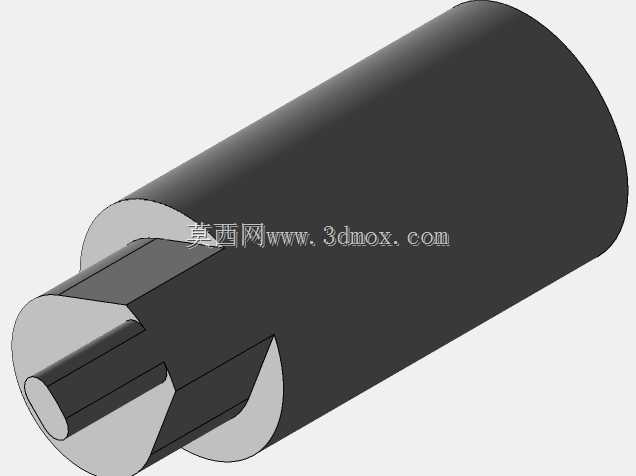

　　在离散制造产线的控制柜集成场景里，这类小型PLC CPU单元是整套控制系统的核心运算载体，日常选型和结构设计阶段，精准的三维数模能帮结构工程师提前规避安装干涉、布线空间不足的问题，不用等实物到场再反复调整柜内布局。这款CJ1MU CPU13单元采用欧姆龙CJ系列经典的模块化拼接结构，本体为标准DIN导轨安装形态，左侧预留了和电源模块、IO扩展单元拼接的定位卡扣与连接端口，右侧集成了标准RJ45以太网通讯接口，可直接对接上位机、HMI人机界面或者车间级工业以太网，不需要额外加装通讯扩展卡就能实现程序上传下载、设备数据交互的功能。从结构设计角度看，这款CPU单元的外壳采用阻燃工程塑料注塑成型，表面做了细密的防滑纹理，

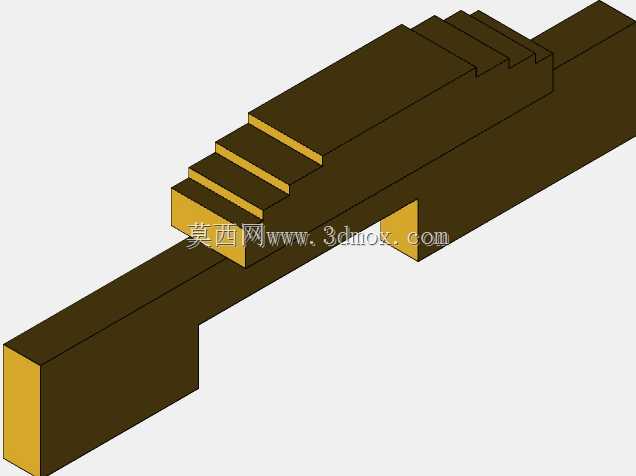

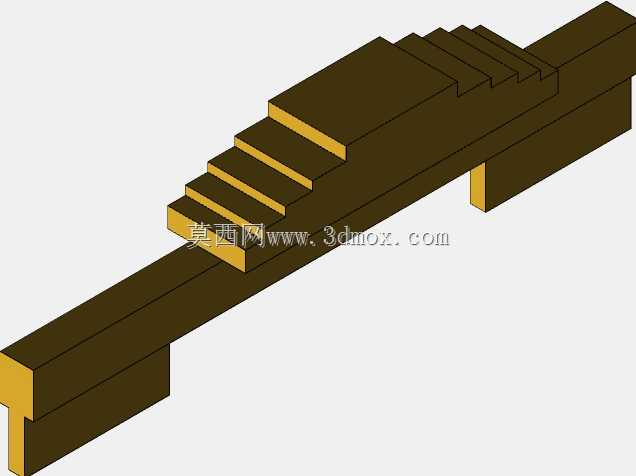

　　既提升了壳体的结构强度，也能在车间多尘、轻微油污的环境下减少污渍附着，外壳上的散热槽沿着单元竖向排布，和柜内竖向气流方向匹配，能在无风扇的被动散热条件下，保证核心运算电路板的工作温度处于合理区间，避免长时间高负载运行出现过热宕机的情况。安装边界方面，这款单元的宽度严格遵循CJ系列的模块尺寸规范，单CPU单元本体宽度在30毫米左右，和相邻扩展模块拼接后，模块间的拼接缝隙控制在0.2毫米以内，既保证了连接的紧密性，也不会因为公差累积导致整排模块无法卡入标准DIN导轨；单元背部的导轨卡扣带有弹性锁止结构，卡入35mm标准DIN导轨后会自动锁死，需要拆卸时只要扳动底部的解锁拨杆就能快速取下，不需要额外工具，能大幅提升柜内装配的效率。

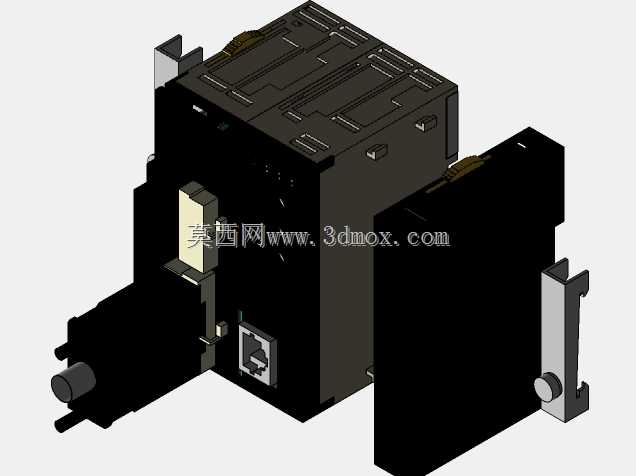

　　在实际设备应用中，这类CPU单元多用于中小型自动化设备的逻辑控制，比如小型装配专机、输送线分料机构、单机自动化检测设备，它的程序存储容量和IO寻址能力刚好匹配这类设备的控制需求，不需要选用大型PLC造成成本浪费，同时自带的以太网接口能满足设备数据上传到MES系统的基础需求，适配当下中小设备的联网改造需求。建模过程中需要重点关注几个结构细节：一是前部的状态指示灯区域，每个指示灯的位置、大小都和实物完全对应，包括运行灯、错误灯、通讯灯的排布，方便在虚拟调试阶段模拟指示灯的状态显示逻辑；二是侧面的扩展连接端口，端口内的插针定位、导向槽结构都做了还原，在做整组PLC模块的装配模拟时，能准确验证模块拼接的同轴度，避免出现虚拟装配时能装上、

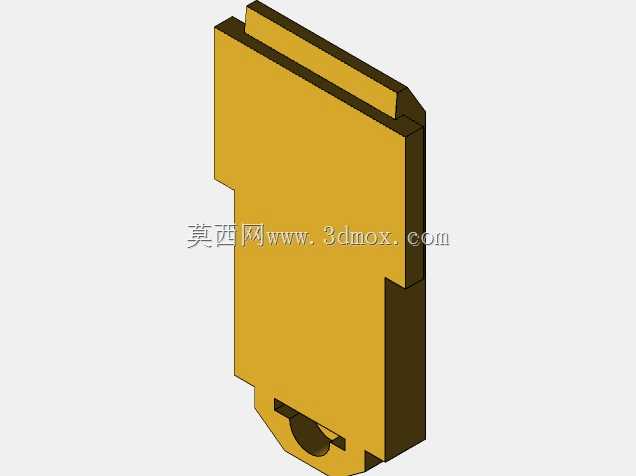

　　实际实物拼接错位的问题；三是顶部的程序存储卡槽、拨码开关区域，这些小尺寸结构的位置和操作空间都做了预留，能模拟现场调试时插拔存储卡、调整拨码的操作空间，验证柜内布线时不会遮挡这些操作区域。另外，单元前部的外设端口保护盖采用铰接结构，建模时还原了保护盖的开合角度，不用时可以盖住端口防止灰尘进入，调试时翻开也不会和旁边的接线端子产生干涉；底部的接线端子区域预留了足够的压线空间，接线端子的倾斜角度符合现场接线的操作习惯，能保证多股软线压接后不会出现过度弯折导致的线芯断裂问题。在做控制柜布局设计时，这款CPU单元的三维数模可以直接导入柜内装配体，提前核算它和线槽、导轨、接线端子排之间的安全距离，比如强电线路和PLC通讯接口之间的距离要大于20毫米，避免电磁干扰影响通讯稳定性，同时预留出至少50毫米的前部操作空间，方便后期调试人员插拔通讯线、操作拨码开关。和同系列其他CPU单元相比，这款型号的结构更紧凑，没有多余的扩展接口冗余，对于IO点数不多、控制逻辑相对简单的设备来说，既能满足控制功能需求，也能节省柜内的安装空间，降低整套控制柜的硬件成本。建模时所有的安装孔位、卡扣位置都严格按照实物尺寸还原，公差控制在0.1毫米以内，完全可以用于虚拟装配、干涉检查、产线数字孪生搭建等场景，结构工程师拿到数模后不需要再重新测绘，就能直接完成柜内布局设计，大幅缩短前期设计的周期。
