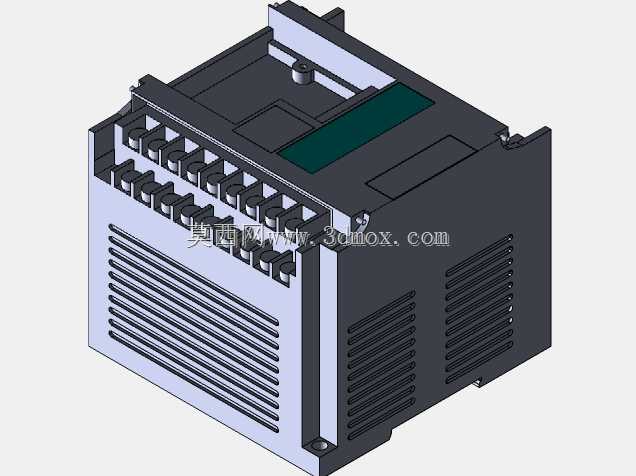

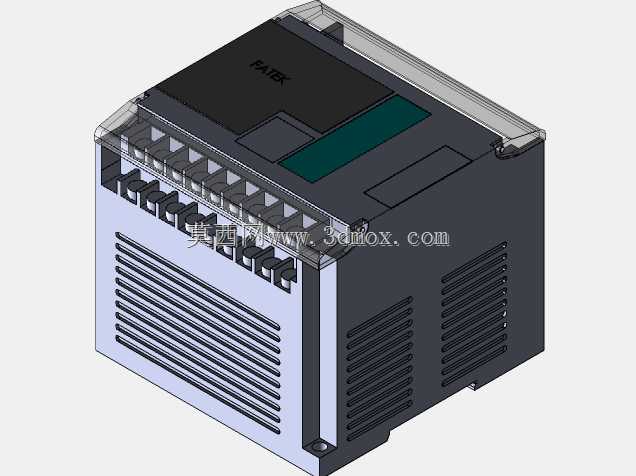

FBs24MA可编程逻辑控制器外观结构

　　这款可编程逻辑控制器的三维结构还原，完全贴合工业现场实际使用的小型PLC本体特征，做结构设计时首先要考虑的就是这类元件在电控柜内的安装适配性，毕竟在离散制造的产线改造、小型单机设备配套场景里，这类紧凑型PLC是电控系统的核心控制单元，从端子排布到壳体散热结构，每一处细节都对应现场安装调试的实际需求。先看端子区域的设计，本体上部的接线端子采用阶梯式错落排布，相邻端子之间预留了足够的压线空间，不管是接多股软线压针型端子，还是单股硬线直接压接，都不会出现相邻端子接线干涉的问题，端子外侧的透明防护盖做了卡扣式结构，日常维护时不用完全拆下防护盖，掀开就能完成接线操作，同时防护盖还能阻挡车间内的粉尘、金属碎屑落到端子排上，

　　避免长期使用后出现端子间绝缘下降的故障。壳体的散热结构做了针对性设计，左右两侧以及正面下部都开了横向贯通的散热格栅，格栅的开孔方向顺着柜内空气对流的走向，PLC工作时内部电源模块、IO端口驱动电路产生的热量，可以顺着格栅缝隙自然散出，不用额外加装散热风扇就能满足常温车间的连续运行需求，格栅的开孔宽度控制在2mm以内，既能保证通风量，又能防止现场的螺丝、导线头等小杂物掉落到壳体内部造成电路短路。本体的安装结构兼顾了两种安装方式，背部预留了标准DIN导轨的卡扣槽，可以直接卡装在电控柜内通用的35mm标准导轨上，同时壳体四个角预留了螺丝固定孔，在振动较大的设备配套场景里，比如冲压设备周边的电控柜、移动设备上的控制箱，

　　可以用M4螺丝直接把本体固定在安装板上，避免长期振动导致导轨卡扣松脱。从安装边界尺寸来看，本体的宽度、高度、深度都控制在紧凑型尺寸范围内，左右安装时相邻元件只要预留10mm的散热间隙，上下预留30mm的走线空间就能满足安装要求，不会占用过多柜内安装空间，特别适合小型单机设备、分布式IO站点这类对安装空间有严格限制的场景。本体上部的状态指示区域做了内凹式设计，电源、运行、故障以及各IO点的指示灯都内嵌在壳体平面内，既不会因为柜内走线剐蹭磨花指示灯罩，又能让调试人员站在柜前就能清晰看到各点位的状态，不用凑到设备跟前就能判断IO信号的通断情况。壳体的边角都做了R3的圆角过渡，没有尖锐的棱角，安装操作时不会划伤施工人员的手部，

　　上下壳体的拼接缝做了错位止口设计，拼接处的缝隙小于0.5mm，既能防止粉尘从拼接缝进入壳体内部，又能让上下壳体的装配定位更精准，批量生产时的装配一致性更好。在实际应用场景里，这类小型PLC可以直接替代传统的继电器控制回路，完成设备的逻辑顺序控制、定时计数、模拟量采集等功能，不管是小型输送带的控制、单机专机的动作逻辑编排，还是小型楼宇自控设备的信号采集控制，都能通过本体上的IO端口直接外接传感器、执行器，不用额外扩展太多模块就能满足大部分小型设备的控制需求。做三维建模的时候，端子的间距、卡扣的尺寸、散热孔的位置都严格按照实物的装配公差还原，不管是用来做电控柜的布局装配仿真，还是做设备的电气BOM选型核对，都能直接调用这个模型完成布局校验，提前排查柜内元件干涉、走线空间不足的问题，减少现场安装时的整改工作量。
