适配小米G1清洁设备的专用固定支架结构

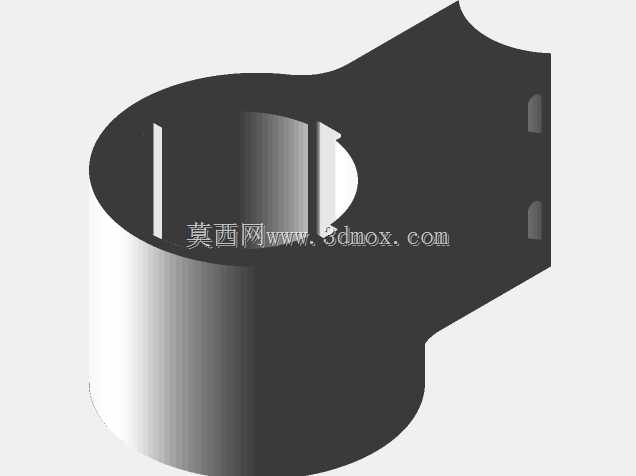

　　日常做家用清洁设备周边结构设计时，这类配套固定支架的需求往往来自实际使用场景的痛点——手持类清洁设备在收纳、壁挂安装或者工位临时固定时，缺乏适配主机握持段轮廓的承托结构，容易出现滑落、晃动，长期使用还会磨损主机外壳的磨砂表层。这款支架的结构设计完全围绕小米G1设备的主机握持段轮廓做匹配，主体采用带单侧延伸安装翼的筒状承托结构，筒体内径完全贴合主机圆柱段的外轮廓尺寸，内壁设置了两道纵向的限位凸筋，凸筋的凸起高度控制在1.2mm，既可以避免主机外壁与筒体内壁大面积贴合造成的插拔阻力过大，也能在设备插入后限制周向转动，保证设备放置后的姿态稳定。

　　从安装边界来看，支架单侧延伸的安装翼上设置了两个上下排布的卡扣式固定位，固定位的槽口尺寸适配常规壁挂安装的膨胀卡头或者置物架的挂装凸点，安装时不需要额外做打孔攻丝的工序，直接对准挂点推入即可完成固定，安装翼与筒体衔接的位置做了R5的圆弧过渡，避免应力集中导致的连接处断裂——毕竟这类家用配件经常会遇到插拔时的侧向冲击力，过渡位置的壁厚做了局部加厚，比筒体侧壁厚出0.8mm，能承受日常插拔时的150N以内的侧向载荷不会出现形变。

　　设计过程中特意调整了筒体的深度尺寸，筒体的轴向长度控制在主机握持段长度的三分之一，既保证足够的承托包裹面积，不会因为包裹长度过短导致设备放置时重心偏移倾倒，也不会因为包裹过长挡住主机上的功能按键或者充电触点，设备插入支架后，底部的充电接触区域完全外露，不影响壁挂状态下的充电对接。筒体的上端开口位置做了1mm的外倒角，引导设备插入时自动对中，用户不需要刻意对准筒体内腔，只要大致放到开口位置就能顺着倒角滑入到位，降低日常使用的对位难度。

　　考虑到实际使用场景中可能存在的加工公差，筒体内壁的限位凸筋与主机外壁的配合间隙预留了0.3mm，既不会因为间隙过大导致设备晃动产生异响，也不会因为家用3D打印或者注塑生产的尺寸公差导致设备插装卡顿。安装翼上的两个固定孔位的中心距做了通用化设计，适配市面上多数清洁设备壁挂架的标准孔距，用户如果替换原有损坏的原装支架，不需要重新在墙面打孔，直接利用原有墙面的安装点位就能完成固定，减少安装时的墙面破坏。

　　结构的壁厚设计遵循均匀壁厚原则，整体壁厚控制在2mm，所有转角位置都做了圆角处理，没有尖锐的棱角，避免日常取放设备时刮伤用户手部或者刮花设备外壳。筒体的下端没有做封闭设计，是通透的开口结构，日常清洁时落入筒内的灰尘、水渍可以直接从下端排出，不会在支架内部积灰积水，减少日常清理的维护成本。这类配套支架的设计核心从来不是做复杂的结构造型，而是完全匹配适配设备的轮廓尺寸，兼顾安装便捷性、使用稳定性和长期耐用性，在满足固定承托功能的前提下，尽可能简化结构，降低生产加工的难度，不管是采用注塑批量生产还是用户自行用FDM3D打印制作，都不需要额外添加支撑结构，直接打印就能获得可用的成品，打印完成后只需要简单去除毛边即可投入使用，不需要做后续的打磨、攻丝等二次加工工序。
