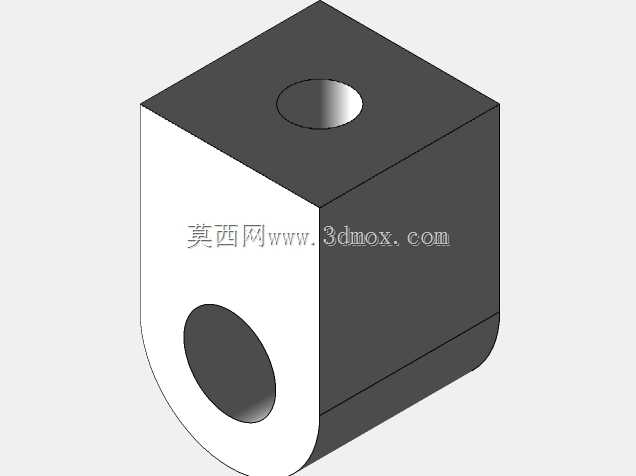

在小型自动化装配线的工位治具搭建、桌面级检测设备的模组固定场景里,这类带双垂直通孔的方块式连接基座是出镜率极高的结构件,很多刚入行的结构工程师容易忽略这类小零件的设计细节,往往在装配调试阶段才发现孔位同轴度不足、安装面平面度超差带来的整套治具晃动问题。从实际使用场景来看,这类基座主要承担两个垂直方向的轴类零件、导向杆或者紧固件的连接承载,顶面的垂直通孔通常用来穿装锁紧螺杆或者定位销,侧面的水平通孔则用来穿装横向的连接杆、导向轴,两个孔的轴线空间垂直相交,能实现两个方向构件的无干涉装配,不需要额外加工转接角码,能大幅压缩小型模组的装配空间。
设计这类零件的时候,首先要明确安装边界条件,方块主体的棱边做了小尺寸的倒角处理,避免装配过程中锐边割伤操作人员,同时也能减少零件周转过程中的边角磕碰变形,要知道这类小零件如果边角磕碰产生凸起,会直接导致安装面无法完全贴合固定基板,带来零点几毫米的装配误差,在高精度检测工位上,这种误差会直接导致检测数据失准。两个通孔的内壁粗糙度要控制在合理范围,既不能过于粗糙导致穿装杆件时卡滞,也不需要过高的加工精度徒增成本,毕竟这类基座大多用在轻载固定场景,不需要做滑动配合,只要能保证杆件顺利穿入、锁紧后无相对窜动即可。
从外形尺寸的适配逻辑来看,方块的整体壁厚要围绕通孔直径做匹配,比如当通孔直径为8mm时,方块的单边壁厚至少要保留5mm以上,才能保证锁紧时基座不会因为夹紧力产生开裂变形,尤其是采用铝合金材质加工的时候,壁厚不足很容易在螺杆锁紧时出现孔口胀裂的问题。基座的底面作为主安装面,平面度需要控制在0.05mm以内,不需要做全平面的精磨,只要保证四个角点的共面度即可,毕竟实际安装时大多是通过顶面孔穿装螺栓压紧在基板上,只要安装面无明显翘曲,就能保证固定后的稳定性。
很多工程师在建模的时候容易忽略两个垂直孔的相交处的工艺处理,两个孔垂直打通的位置会产生相贯线,如果是采用钻削加工的话,相贯处的毛刺很难完全清理,所以建模阶段可以在相交位置做微小的沉台避让,或者在工艺文件里明确要求加工后做孔口去毛刺处理,避免穿装杆件时毛刺刮伤杆件表面,影响装配精度。另外这类基座的非安装面不需要做额外的表面处理,只要做基本的氧化发黑或者镀锌防锈即可,不需要追求过高的外观质量,毕竟这类零件大多安装在设备内部,不涉及外观展示,控制加工成本才是批量应用时的核心考量。
在实际选型替换的时候,要注意两个通孔的直径匹配对应的杆件尺寸,不要出现大孔配小杆的情况,否则锁紧后会存在配合间隙,设备运行产生振动时容易出现连接件松动的问题。如果是用在有频繁振动的工位上,可以在两个通孔的孔口位置加工微小的倒角,用来容纳锁紧垫圈或者防松垫片,进一步提升连接的可靠性。这类零件虽然结构简单,但是作为整套模组的基础连接构件,设计时的细节考量直接影响整套设备的运行稳定性,很多设备的长期运行故障,往往都出在这类不起眼的小连接件的设计疏漏上。
