洗涤器用方形分体式轴承安装座结构

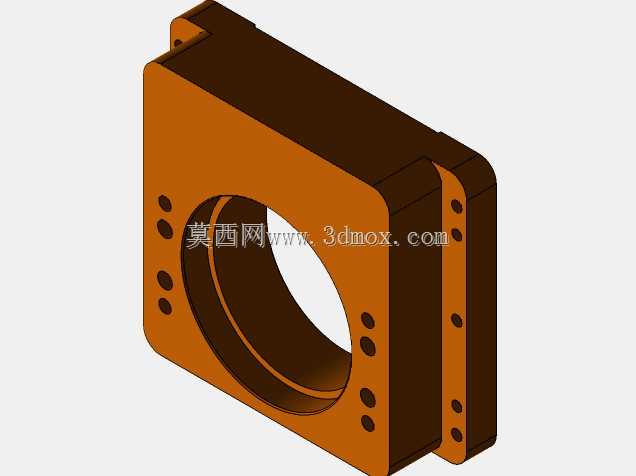

　　这款轴承安装座主要应用在工业洗涤设备的传动系统中，作为旋转轴系的核心支撑构件，承担着承载转轴径向载荷、限定轴系轴向窜动量、保证传动部件同轴度的核心作用，在商用洗涤器、工业清洗设备的主轴传动段、毛刷辊驱动段都能见到这类结构的应用，区别于标准整体式SN系列轴承座，这款分体式方形座更适配洗涤设备紧凑的安装腔体，能在有限的设备内部空间里完成轴承的定位与固定，同时兼顾装配时的调整便利性。从结构设计逻辑来看，这款座体采用上下分体的组合式结构，两个半座通过侧边的多组螺栓孔完成锁紧固定，这种设计首先解决了整环式轴承座在长轴中段装配时需要从轴端穿套的痛点，在洗涤设备后期维护更换轴承时，不需要拆解整根轴系上的其他传动部件，

　　直接拆分座体即可完成轴承的更换，大幅降低设备运维的拆装工作量。座体中心的轴承安装孔做了阶梯式限位结构，孔内的台阶面可以直接抵住轴承外圈的端面，不需要额外加装轴用挡圈或者端盖来完成轴承的轴向定位，减少了装配时的零件数量，也避免了多零件堆叠带来的累计公差问题。座体四周的安装孔采用对称排布设计，四个方向都预留了螺栓过孔，不管是卧式安装在设备的安装底板上，还是立式挂载在设备侧壁的安装面上，都能直接通过螺栓完成固定，不需要额外加工转接板，适配不同安装姿态的设备布局需求。在座体与轴承配合的安装面周边，设计了多组均匀排布的小孔，这些孔一方面是用于安装紧定螺钉，在轴承压入座孔后可以通过螺钉顶住轴承外圈，避免设备运行过程中轴承外圈跟转打滑，

　　另一方面也可以作为润滑脂的加注通道，在设备定期维护时不需要拆开端盖，直接通过这些孔道即可向轴承内部补充润滑脂，适配洗涤设备多水汽、高湿度的运行环境，减少润滑脂流失带来的轴承磨损问题。从安装边界来看，这款方形座体的外轮廓做了圆角过渡处理，没有尖锐的棱角，在安装时不会刮擦设备内部的线缆或者防护胶层，座体的厚度方向做了加强筋结构，在螺栓锁紧的位置做了局部加厚，避免螺栓锁紧时座体出现应力集中导致的开裂问题，即使在洗涤设备运行时产生的振动载荷下，座体也能保持足够的结构刚性，不会出现形变导致的轴系同轴度偏差。在实际选型适配时，需要注意座体中心孔的配合公差要与选用的轴承外圈公差匹配，通常采用过渡配合即可，既保证轴承外圈不会在座孔内窜动，

　　也不会因为过盈量太大导致轴承外圈变形，影响轴承的旋转精度。座体分体结合面的加工平面度需要控制在合理范围内，避免两个半座锁紧后出现孔位错位，导致轴承安装后出现卡滞问题。另外在洗涤设备的应用场景中，座体表面通常会做氧化或者喷塑处理，提升抗锈蚀能力，避免长期接触水汽、洗涤剂导致的座体腐蚀，延长部件的使用寿命。这类分体式方形轴承座相比标准铸造轴承座，结构更紧凑，安装方式更灵活，除了洗涤设备之外，在小型输送线的辊筒支撑、食品加工设备的传动轴支撑场景中也能适用，只需要根据实际使用的轴径、载荷大小调整中心孔尺寸、安装孔间距以及座体厚度，即可快速适配不同的设备需求。在三维建模过程中，这类结构需要重点关注安装孔的位置度公差、中心孔的圆柱度公差、分体结合面的平面度要求，建模时需要预留足够的加工余量，同时要考虑螺栓锁紧时的避让空间，避免螺栓头与周边部件出现干涉。
