洗涤设备用分体式法兰安装轴承座结构

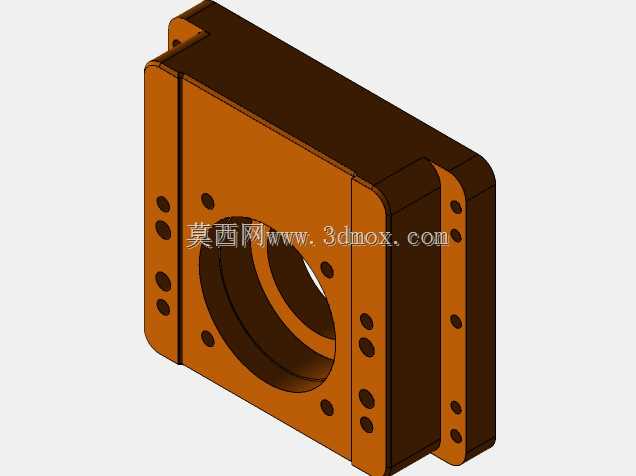

　　这款轴承座主要面向工业洗涤类设备的主轴支撑场景设计，在商用洗涤器、工业洗布机这类需要承载主轴径向与轴向复合载荷的设备中，承担轴系定位、旋转支撑、载荷传递的核心作用，区别于常规整体式轴承座，该结构采用分体拼接式的法兰安装形态，适配洗涤设备腔体侧壁的安装空间限制，能在不拆解主轴端其他传动部件的前提下完成轴承的拆装维护，大幅降低设备运维的拆装工作量。从结构设计逻辑来看，该轴承座主体采用箱式拼接结构，两侧带对称布置的安装法兰边，法兰边上按圆周阵列排布多组安装通孔，中心为阶梯式轴承安装腔，腔体内径根据配套深沟球轴承或者角接触轴承的外圈配合公差设计，预留了轴承外圈的轴向定位台阶，避免轴承在轴系运转过程中出现轴向窜动；

　　法兰边与主体腔体之间设置了加厚的过渡筋结构，在不额外增加整体壁厚的前提下提升安装部位的结构刚性，避免设备高速运转时安装部位出现共振形变。安装边界方面，该轴承座的法兰安装面为精加工平面，平面度控制在0.05mm以内，保证安装后与设备腔体壁面完全贴合，避免出现安装倾斜导致的轴承偏磨问题；中心轴承腔的同轴度相对于安装法兰面的垂直度公差控制在0.02mm范围内，确保主轴安装后旋转轴线与安装基准面垂直，减少轴系运转的径向跳动量。两侧法兰边上的安装孔采用沉孔设计，安装螺栓锁紧后螺栓头部不会突出法兰表面，避免与周边的传动带轮、密封组件产生运动干涉；轴承腔的两端预留了密封件安装槽位，可以适配骨架油封或者迷宫密封结构，阻挡洗涤设备工作环境中的水渍、

　　洗涤剂雾气、织物纤维碎屑进入轴承内部，延长轴承的实际使用寿命。在实际设备应用中，这类轴承座通常成对布置在洗涤滚筒的两端，分别支撑滚筒主轴的两个支撑点，承受滚筒满载运行时的织物重量、洗涤水重量带来的径向载荷，以及滚筒启停正反转时产生的冲击轴向载荷，分体式的结构设计让现场维护时无需将整个滚筒从设备腔体中吊出，只需拆开轴承座的拼接连接部位即可更换磨损的轴承或者密封件，相比整体式轴承座能减少60%以上的运维拆装时间。设计过程中针对洗涤设备的潮湿腐蚀工况，结构上避免了容易积液的死角，所有外表面的转角处都设置了R3以上的圆角过渡，既减少应力集中点提升结构抗疲劳强度，也方便设备日常清洁时的水渍擦拭，避免积液残留导致的结构锈蚀。

　　轴承腔的内壁设置了微小的回油导槽，适配脂润滑的轴承使用场景，能将轴承运转过程中溢出的多余润滑脂导回腔体内，避免润滑脂渗漏到洗涤腔体中污染织物。安装孔的排布间距经过适配优化，能匹配现有主流商用洗涤设备的侧壁安装孔位，无需对现有设备的安装基面做二次加工即可直接替换原有老旧轴承座，降低设备改造的适配成本。整体结构的壁厚经过拓扑优化，在保证承载强度满足1.5倍额定载荷安全系数的前提下，尽可能减少不必要的材料冗余，相比同规格的整体铸铁轴承座重量降低约22%，同时拼接结合面采用止口定位结构，保证拼接后的两个部分同轴度满足装配要求，不会出现拼接错位导致的轴承安装卡滞问题。
