HIWIN系列QHE20CA线性直线轴承滑块

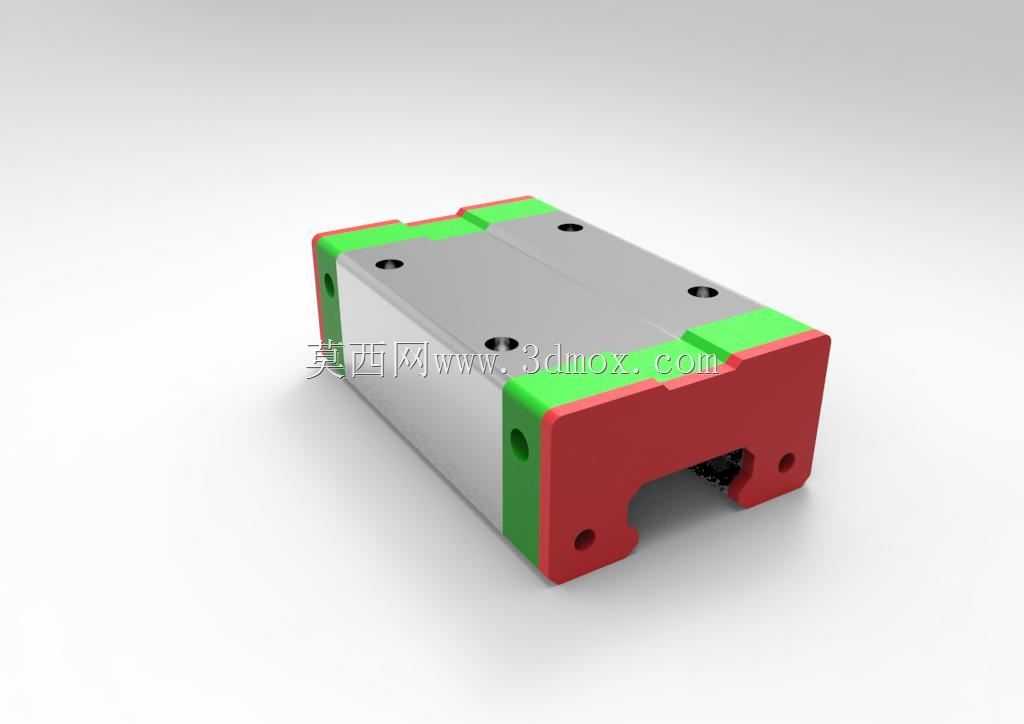

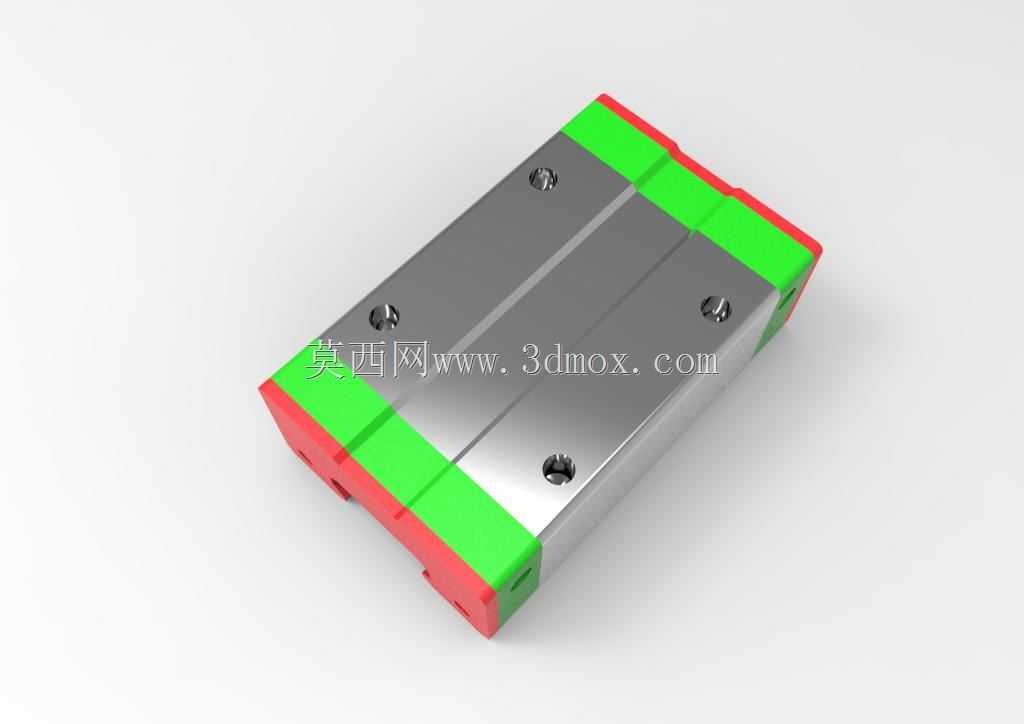

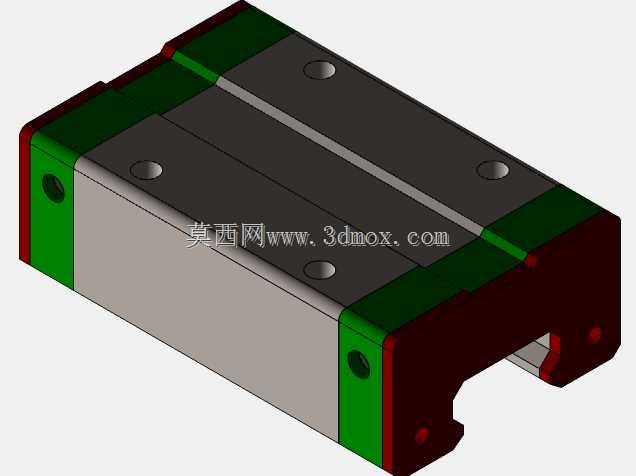

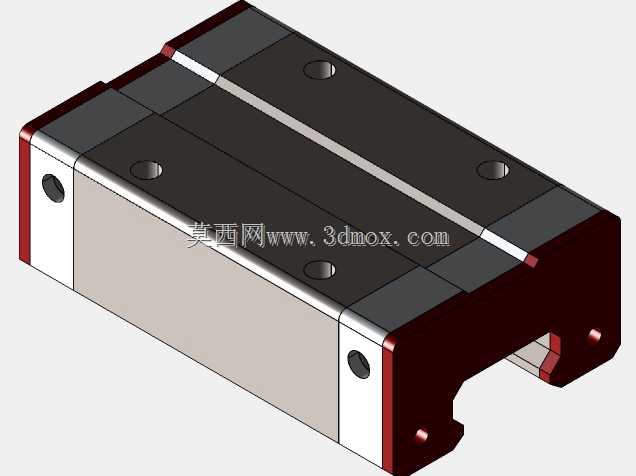

　　在自动化生产线、精密检测设备、数控加工中心的直线传动链路里，这类线性滑块是承担运动导向与载荷承载的核心部件，区别于传统光轴搭配直线轴承的开放式传动结构，这种集成式滑块与配套滚柱导轨配合，能在紧凑安装空间内实现更高的刚性与运动精度，日常选型时经常会在半导体晶圆搬运工位、3C产品组装滑台、小型雕铣设备的进给轴上见到同规格产品的应用。从结构设计逻辑来看，这款滑块采用了四列滚道接触的构型，滚道与导轨滚柱的接触角设计为45度，能够同时承受径向载荷、双向横向载荷与倾覆力矩，相比两列接触的普通滑块，在单轴悬臂负载的工况下抗偏载能力提升明显，不需要额外增加辅助导向块就能满足多数悬臂搬运工位的载荷要求。滑块主体采用轴承钢淬硬处理，

　　滚道表面经过精密磨削，粗糙度控制在Ra0.8以下，保证滚柱滚动时的顺畅度，降低长期往复运动的磨损量；两端的端盖部分采用复合工程塑料材质，内部集成了储油海绵与密封刮屑结构，运动过程中能持续给滚道提供微量润滑，同时两端的双唇密封结构可以阻挡加工产生的切屑、车间内的粉尘进入滑块内部滚道，减少异物卡滞导致的运动卡顿与精度损失，侧面的绿色密封件则是用于封堵滚柱循环回路的侧隙，避免润滑脂从侧面泄漏，延长维护周期。从安装边界来看，这款20规格的滑块适配宽度20mm的配套直线导轨，滑块本体的安装孔位采用标准孔距设计，底部的安装基准面经过精磨处理，与设备安装面贴合时不需要额外配磨就能保证导向精度，顶面的四个螺纹安装孔用于连接负载工作台，

　　孔位深度经过严格控制，避免安装螺栓过长顶穿滑块本体干涉内部滚柱循环；滑块两端预留了润滑注油嘴的安装位置，可以根据设备的安装方向选择从端面或者侧面注油，适配不同的布管空间。在实际设备调试过程中，这类滑块安装时需要先清理导轨安装面的毛刺与磕碰伤，使用扭矩扳手按照对角顺序拧紧安装螺栓，保证滑块底面与安装面完全贴合，预压等级可以根据设备的精度要求选择，轻预压等级适合高速搬运、低阻力的工位，中预压等级适合切削加工、高刚性要求的工位，避免预压过大导致滑块运行阻力升高、温升过快，缩短使用寿命。不同于分体式的轴承座与导轨搭配结构，这种集成式线性滑块的滚柱循环回路完全内置，不需要额外设计防尘与润滑结构，

　　设备设计时只需要预留对应的安装平面与螺栓孔位就能完成装配，能大幅缩短结构设计的周期，同时标准化的互换性设计可以在滑块磨损后直接更换同规格产品，不需要重新加工安装位或者调整传动链路的同轴度，降低设备后期的维护成本。在一些洁净车间应用场景下，还可以在滑块外侧加装金属防尘盖板，配合导轨表面的自润滑镀层，满足Class1000级洁净室的使用要求，避免润滑脂挥发与磨屑掉落污染生产环境；在高速运动工况下，滑块的循环回路采用了回流导向结构，滚柱在端盖处的转向经过平滑过渡，降低高速往复运动时的振动与噪音，线速度可以达到每秒3米以上，满足高速分拣、快速搬运工位的运动节拍要求。
