带座外球面轴承安装支座壳体结构

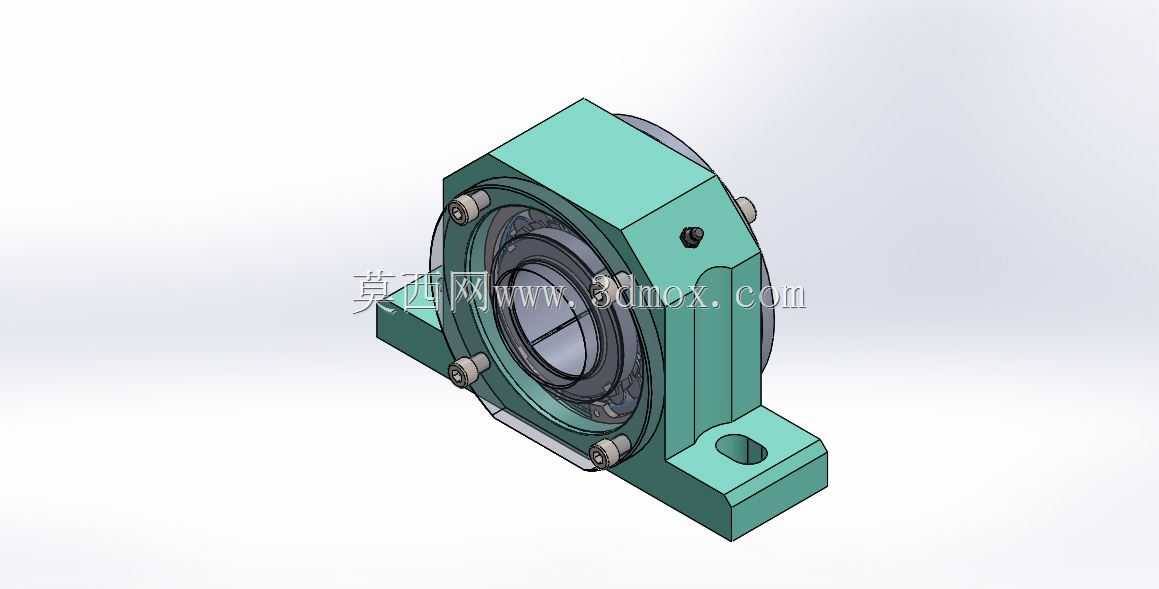

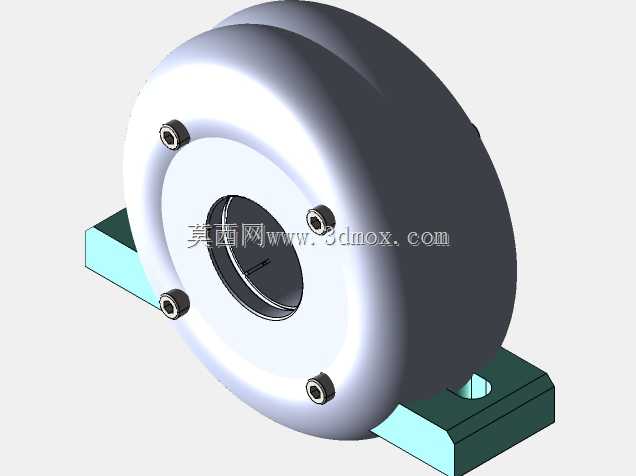

　　在各类输送设备、风机、轻工机械的传动系统布局中，这类带集成安装脚的轴承壳体是支撑旋转轴系的核心承载部件，区别于标准剖分式轴承座的通用适配设计，这款壳体针对外球面轴承的嵌入安装做了专属的腔体适配，能够在设备侧装、仰装等复杂安装姿态下保持轴承外圈的定位稳定性，避免轴系运转过程中出现外圈蠕变、位移的问题。从实际应用场景来看，这类壳体常被用在农业机械的脱粒辊支撑、物流分拣线的滚筒两端支撑、小型木工机械的刀轴固定工位，这类工位普遍存在安装空间紧凑、维护操作空间有限、运行中存在一定振动载荷的特点，一体式的铸造型壳体能够在紧凑的轮廓尺寸下提供足够的结构刚性，不需要额外拼接支撑构件就能完成轴承组件的固定。从功能特性上看，

　　壳体的轴承安装腔做了精准的止口限位，轴承装入后能够通过周向均匀布置的紧定螺钉完成外圈的锁止，避免轴承受冲击载荷时出现轴向窜动；底部的两个安装脚设置了长圆形的安装孔，允许安装时在一定范围内调整支座的固定位置，补偿机架加工时的孔位误差，降低现场安装的对位难度，安装脚与腔体之间设置了加强筋结构，能够在承受径向载荷时分散应力集中点，避免长期受载后出现安装脚断裂的问题。设计思路上，这款壳体优先考虑了装配工艺性与维护便捷性，腔体的开口尺寸适配标准外球面轴承的外径，装配时不需要额外的压装工具就能将轴承推入腔体，后期维护更换轴承时也可以直接从腔体侧面取出轴承，不需要拆解整个轴系的其他构件；壳体侧面预留了注油嘴的安装螺纹孔，

　　能够在不拆卸壳体的情况下完成轴承的润滑脂补充，适配长期连续运转的设备维护需求。从安装边界来看，壳体的整体轮廓在轴向方向的厚度控制在适配常规200mm以内轴伸长度的支撑需求，两个安装脚的中心距按照常用的轻型传动支撑间距设计，安装孔的孔径适配M12-M16规格的固定螺栓，能够直接固定在壁厚8mm以上的型钢机架或者焊接安装板上，不需要额外加工沉孔；轴承腔体的内径适配22213系列的外球面调心轴承，能够允许轴系存在一定角度的安装对中误差，补偿机架焊接变形带来的轴系偏斜问题，降低轴系运转时的附加载荷。实际工程应用中，这类壳体的选型需要匹配对应轴径的轴承型号，同时核算轴系的径向载荷是否在壳体的承载范围内，尤其是在有冲击载荷的应用场景下，

　　需要确认安装螺栓的预紧力符合要求，避免长期振动下螺栓松动导致支撑失效；建模过程中需要重点关注腔体的同轴度、安装脚平面的平面度公差，避免加工后出现轴承装入卡滞、安装时壳体与机架贴合不严的问题，注油孔的位置需要避开加强筋与安装脚的位置，保证注油嘴安装后不会与机架或者周边构件产生干涉。
