立式挤出功能模组结构设计方案

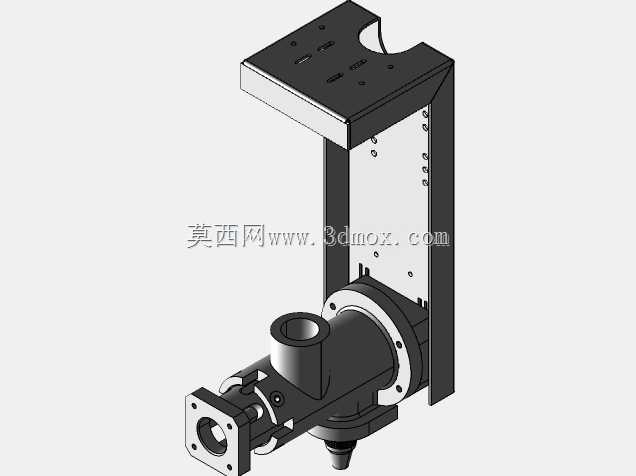

　　这套立式布置的挤出功能模组，主要面向小型实验级物料挤出、桌面级增材制造送料、精密点胶涂覆工位的配套结构需求，在小流量连续供料的生产与实验场景中适配性较强。从结构布局来看，模组采用L型立式安装支架作为承载基体，支架上部的水平安装板预留了多组规则排布的安装孔位与侧边U型避让槽，既可以直接通过螺栓固定在设备台面、立式机架的横梁位置，也能通过U型槽实现小范围的安装位置微调，适配不同设备的安装孔位偏差，安装板的侧边做了圆弧避让处理，避免安装过程中与周边管线、相邻结构件发生干涉。支架的竖直侧板上设置了两列等距排布的螺纹孔，用于固定挤出主体的料筒组件，孔位的间距经过公差匹配，保证料筒安装后轴线与水平安装板的垂直度控制在合理范围内，

　　避免长期运行中因偏心导致的螺杆磨损、出料不均问题。挤出主体部分采用水平进料、侧向出料的结构布局，料筒端部通过圆形法兰与驱动端连接，法兰上的连接螺栓孔沿圆周均布，保证连接受力均匀，法兰与料筒的配合面设置了定位止口，装配时无需反复调整同轴度，就能保证驱动输出轴与料筒内送料螺杆的同轴精度，减少运转过程中的径向跳动。料筒上部垂直设置了进料接口，接口为标准圆柱承插结构，可以直接对接料斗、送料管路，接口内径与料筒内部流道做了顺滑过渡处理，避免物料在进料位置出现架桥、残留的问题，针对粘性较高的物料，这个过渡位置的圆角设计能有效降低进料阻力，保证物料连续稳定进入送料段。料筒的出料端设置了方形连接法兰，法兰上预留了四个安装孔，

　　可以快速更换不同口径的出料喷嘴、成型模头，适配不同出料直径、不同成型形状的工艺需求，更换模头时仅需拆卸法兰上的紧固螺栓即可，无需拆解整个挤出主体，日常维护与工艺切换的效率较高。从安装边界来看，整个模组的竖直方向高度控制在紧凑区间，水平方向的伸出长度经过优化，不会占用过多的设备安装空间，支架底部与料筒下方预留了足够的操作空间，方便日常清理残留物料、检查螺杆磨损情况。设计过程中针对送料段的受力做了对应强化，料筒与支架的连接位置增加了局部支撑筋，避免长期带压运行过程中支架出现形变，导致料筒轴线偏移。整个结构的连接位置全部采用标准件连接，没有特殊定制的异形连接件，后期维护更换配件的成本较低，不同功能段的结构拆分清晰，进料段、送料段、出料段、

　　安装支架都可以独立拆分，针对不同的物料特性，可以单独更换对应段的零件，比如针对腐蚀性物料更换耐腐蚀材质的料筒，针对高温物料更换带冷却流道的进料段，无需重新制作整个模组。在实际应用中，这套结构既可以单独作为实验用小型挤出装置使用，也可以作为功能部件集成到自动化生产线、桌面制造设备中，立式的安装布局相比卧式结构更节省水平方向的安装空间，在多工位并排布置的场景中优势明显，相邻模组之间的间距可以压缩到更小，提升设备的工位密度。结构中所有的密封位置都采用标准规格的密封件，装配时按照工艺要求控制压紧量，既能保证带压运行时的密封性能，也不会因为压紧力过大导致密封件过早老化失效。
