饲料生产控制料仓与窑饲料装置

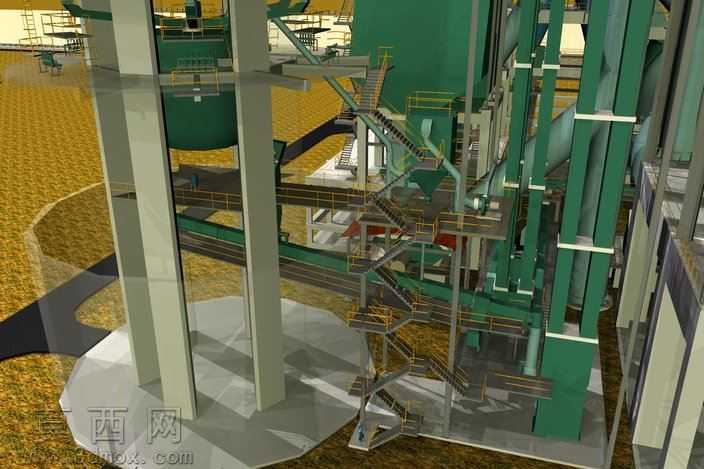

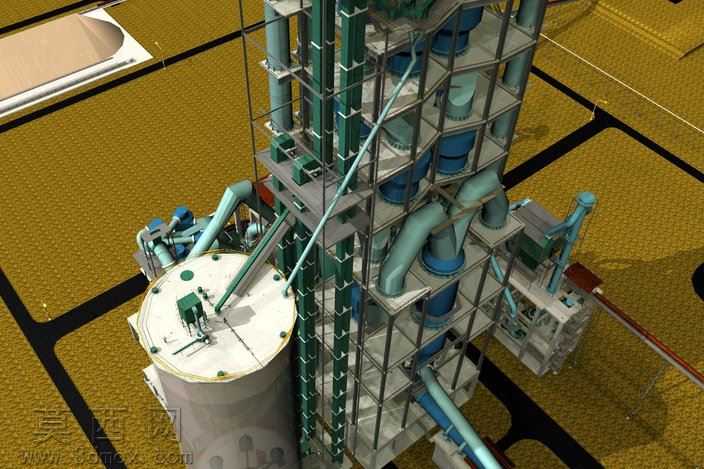

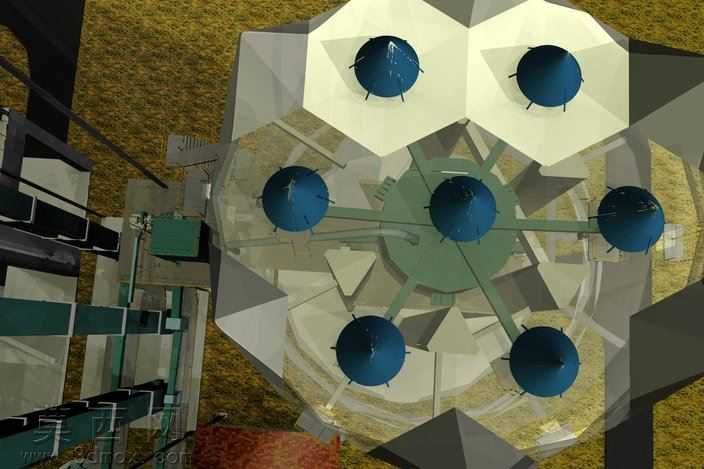

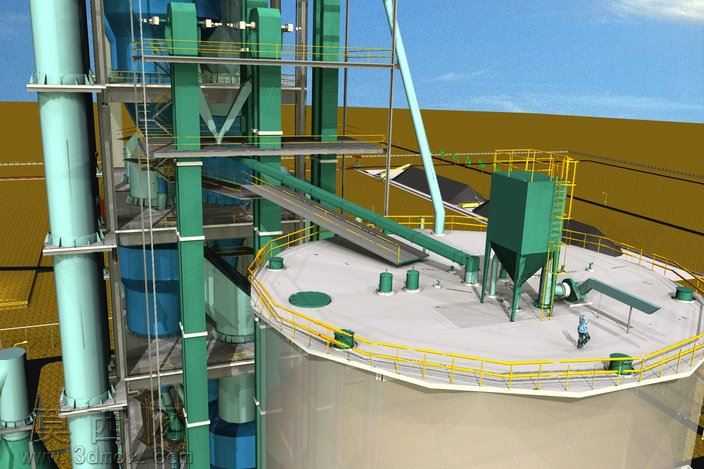

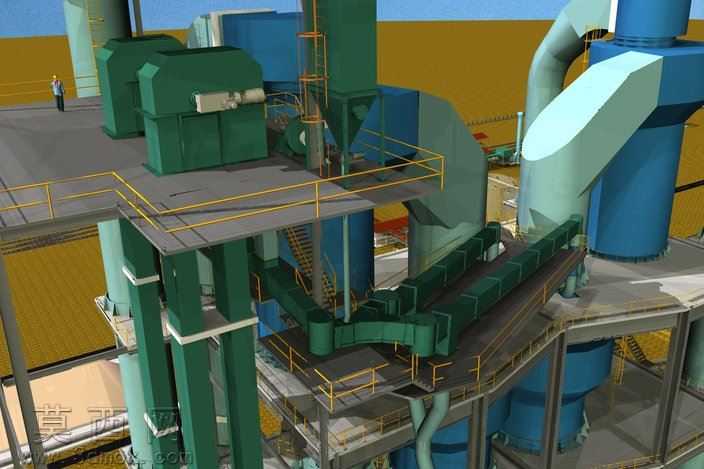

本三维模型围绕饲料生产场景中的控制料仓与窑饲料配套装置展开设计，依托三维建模软件完成全结构1:1比例还原，建模过程中严格遵循工业生产装置的实际尺寸规范，核心料仓筒体直径设定为22.4米，整体结构包含料仓主体、压力缓冲锥体、空气混合腔、流量控制管线、斗式提升机衔接段、操作平台与防护护栏等多个功能模块。建模阶段采用分层构建逻辑，首先完成料仓主体承压筒体的曲面建模，对7组压力缓冲锥体的变径曲面做平滑过渡处理，避免结构应力集中的设计缺陷；其次搭建料仓内部的物料导流结构，对应空气混合腔的内部流道做独立建模，还原物料在腔室内充分混合的空间结构，同时对料仓底部的单兀格出料结构做精细化拆分，明确每个出料单元的尺寸边界与衔接关系。材质渲染阶段针对不同部件做差异化材质赋值，料仓主体承重钢结构采用哑光工业绿漆面材质，管道与大型筒体采用工业蓝漆面材质，操作平台的防滑踏板、安全护栏分别做金属防滑纹理、黄黑警示漆面的材质区分，地面场景配套添加工业厂区的硬化地面材质，同时添加等比例人物参照模型，直观凸显整套装置的庞大体量。结构设计上完整还原物料流转的全路径：生料磨产品从进料口送入料仓后，经压力缓冲锥体完成物料均压，进入空气混合腔实现充分混合，再通过底部的菲克馈线完成物料流量的精准控制，最终衔接斗式提升机将物料输送至预热器系统，同时还原了带底孔回流管路的结构，实现生产过程中物料的循环利用。整套模型的管线排布、平台支撑结构、爬梯与护栏的安全设计均符合工业生产的安全规范，各部件的装配关系清晰，无结构干涉问题，可直观展现饲料生产环节中料仓缓存、流量控制、物料输送的完整工作逻辑，为饲料生产装置的结构认知、方案优化提供直观的三维参照。
