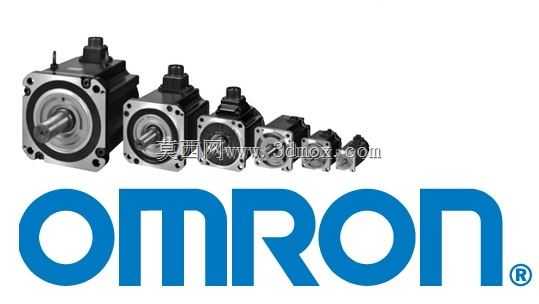

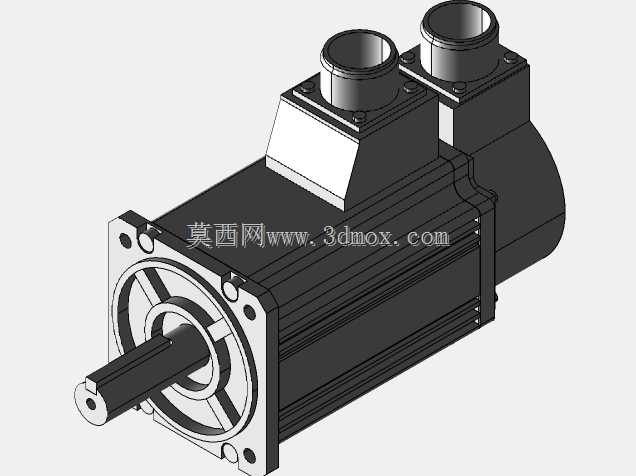

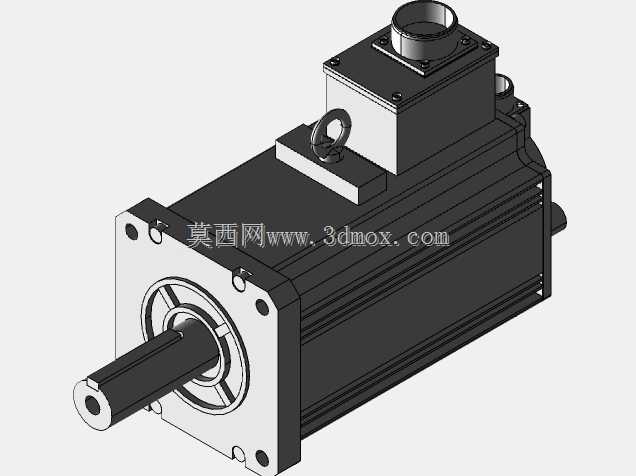

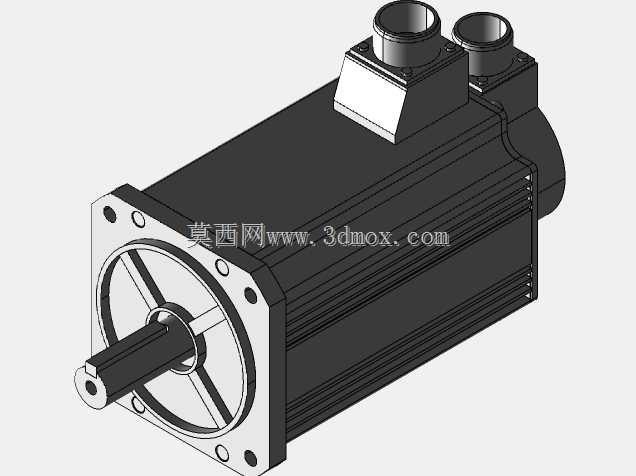

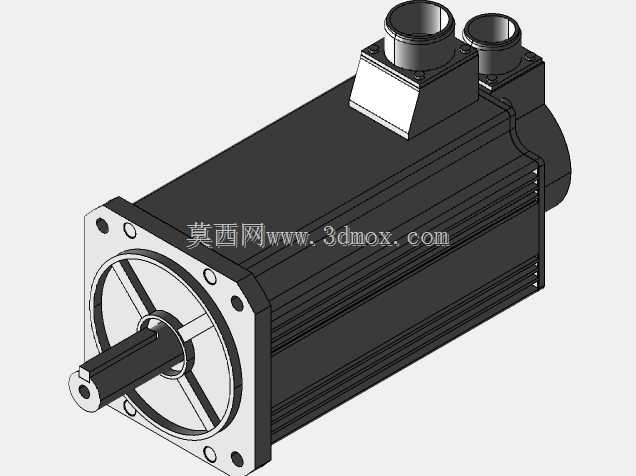

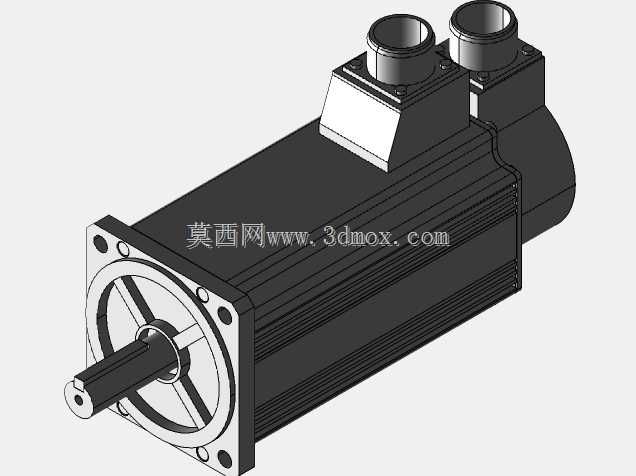

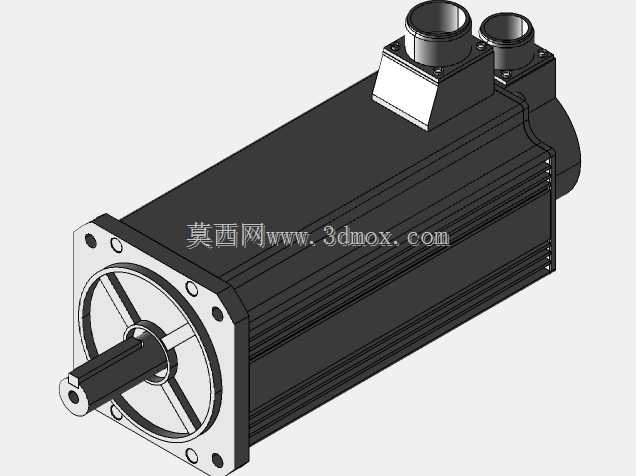

欧姆龙系列伺服电机结构三维建模

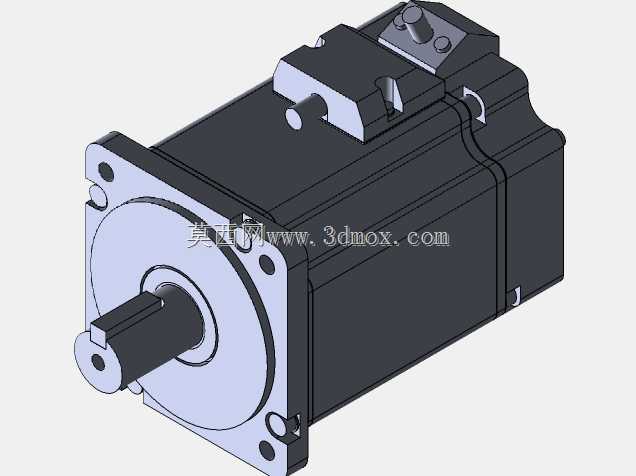

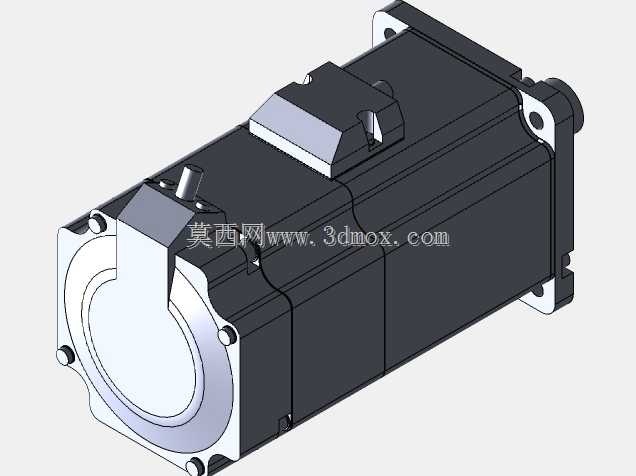

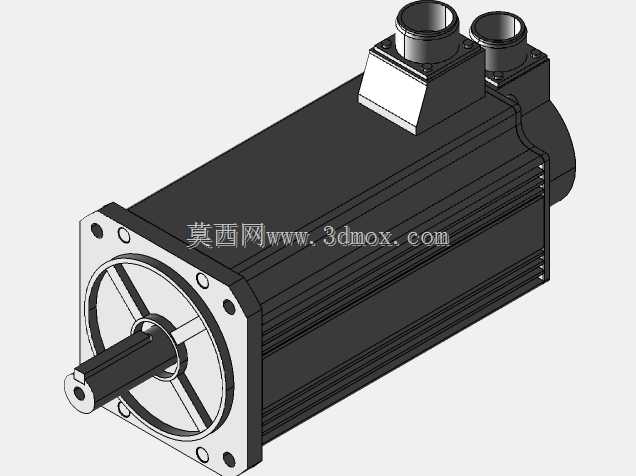

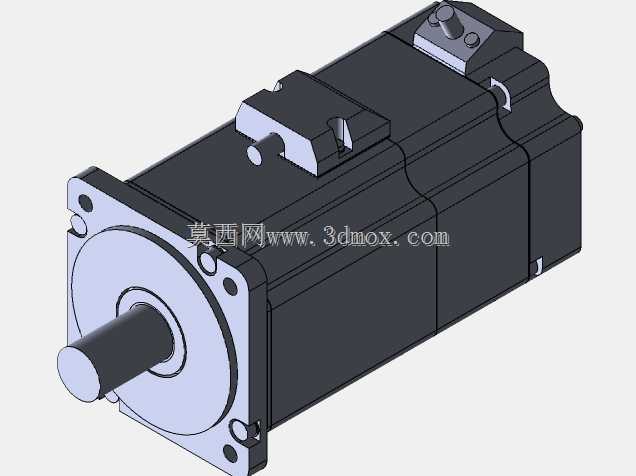

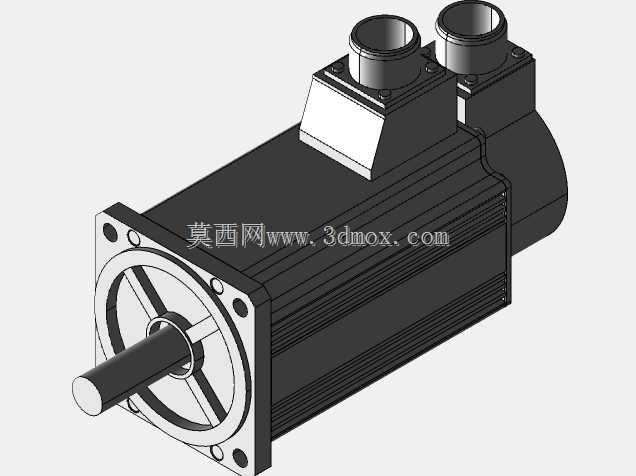

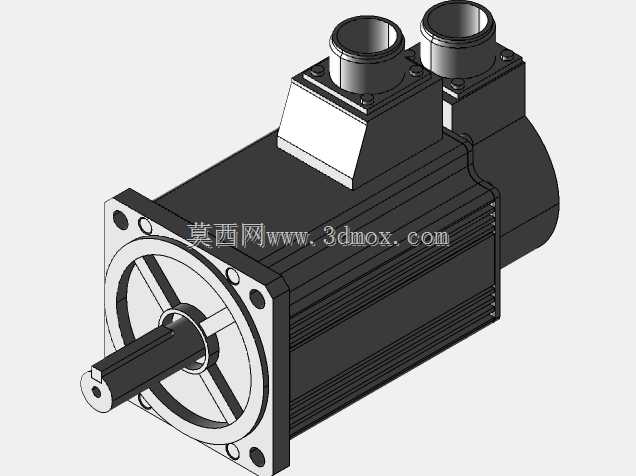

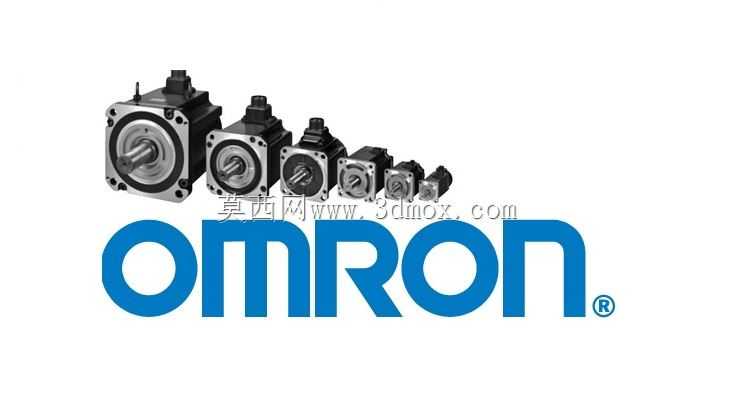

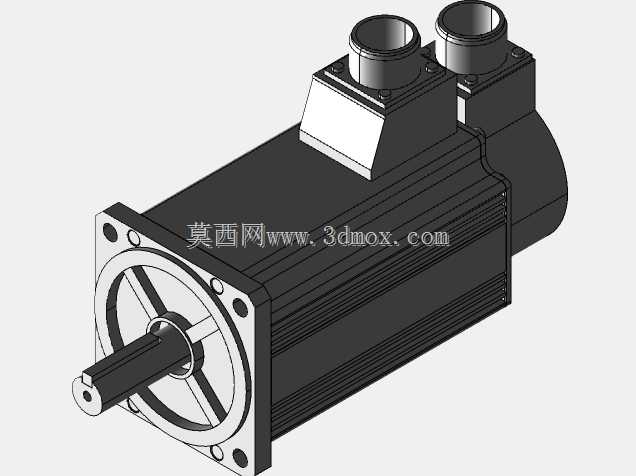

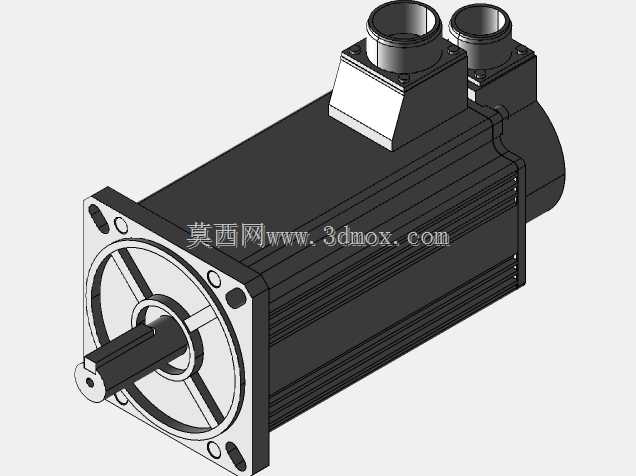

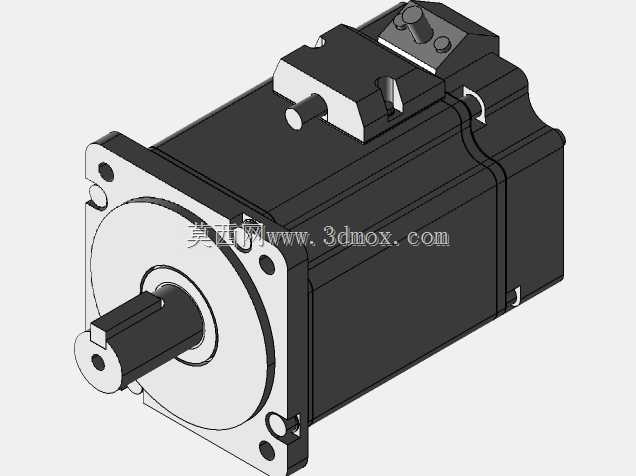

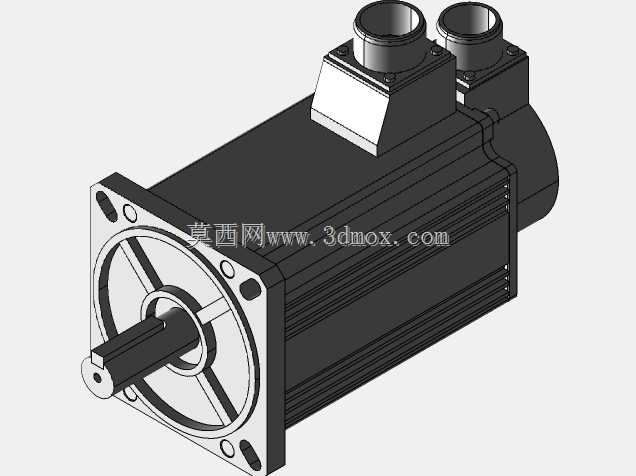

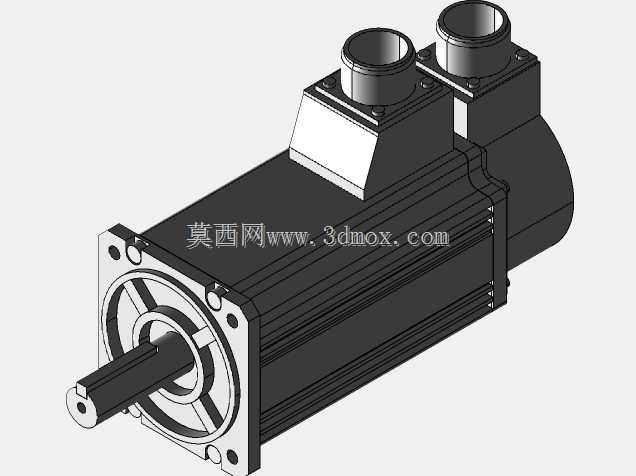

　　在自动化产线升级、精密装备迭代的当下，伺服驱动部件的选型适配与结构校核，是每台设备落地前绕不开的核心环节，这套覆盖多功率段的欧姆龙伺服电机三维模型，完全还原了同系列不同机座号产品的真实结构细节，能直接用于设备布局阶段的干涉校验、安装工装设计以及传动链路的匹配模拟。做设备布局时最先要卡的就是安装边界，这套模型把不同功率段电机的法兰安装孔位、输出轴轴径、键槽尺寸、机身总长、接线盒朝向都做了1:1还原，小功率段机型机身紧凑，适合3C电子装配设备的狭小安装空间，中大功率段机型的加强筋结构、后端编码器防护壳的凸起尺寸也完全复刻，不会出现建模时留足了安装位，实际装机才发现接线盒和设备护板撞位的问题。从实际应用场景来看，

　　小惯量机型适配高速点位搬运的贴装、分拣设备，能支撑频繁启停的快速响应需求，输出轴的同心度公差在建模时就参考了实物的装配基准，连轴器选型时可以直接匹配轴径与键槽规格，不用反复核对样本参数；中惯量机型适配数控进给、包装牵引这类需要稳定扭矩输出的工位，机身的散热筋排布完全参照实物设计，做设备热仿真时可以直接提取散热面特征，模拟长时间运行的温升对周边精密部件的影响。设计思路上完全遵循实物的装配逻辑，从前端盖的油封安装位、轴承室的配合台阶，到定子绕组的腔体轮廓、后端编码器的安装基准面，每一处结构都对应实际生产的装配公差要求，前端法兰的止口尺寸做了精确还原，和设备安装板定位时能直接约束同轴度，不会出现建模时忽略止口深度，

　　导致安装后电机轴和传动轮错位的问题。输出轴的轴伸长度、螺纹孔规格也完全匹配原厂参数，不管是搭配同步轮、行星减速机还是联轴器，都能直接在装配环境里完成配合约束，提前验证传动部件的轴向间隙是否合理。做非标设备设计时，很多工程师会忽略电机尾部的编码器走线空间，这套模型把尾部的航插位置、线缆弯曲最小半径需要的预留空间都做了可视化呈现，布局时就能提前规划走线槽的位置，避免装机后线缆弯折过度导致信号传输故障。机身表面的铭牌安装位、接地螺钉位置也都有体现，做设备整体的安规设计时，可以直接预留接地端子的连接空间，不用后期补改结构。不同机座号的电机安装孔距呈梯度变化，做多工位模块化设备设计时，可以直接调用对应功率的模型完成动力单元的快速布局，

　　不用重复建模，也能统一同系列电机的安装接口标准，减少后续备件的种类。从结构细节来看，前端盖的安装螺钉沉孔深度、后端盖的密封槽结构都做了还原，做电机防护改造或者定制防尘罩时，可以直接贴合电机外轮廓设计防护件，保证防护等级的同时不会和运动部件产生干涉。输出轴的防锈台阶、油封接触位的轴面粗糙度对应的结构特征也有体现，做密封结构设计时能参考对应的轴面尺寸，选择适配的油封规格，避免运行时出现漏油、进尘的问题。
