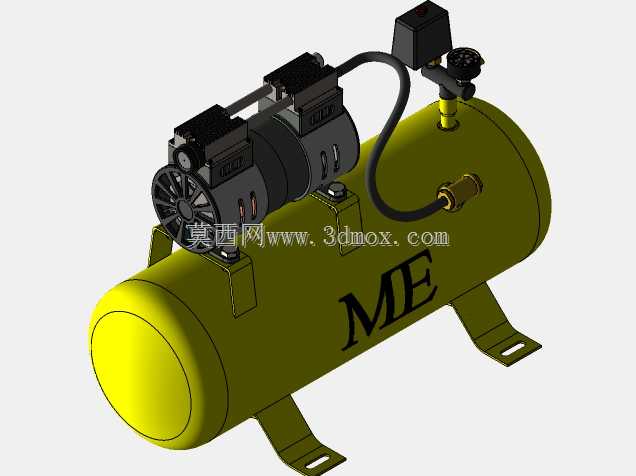

单活塞泵配套储气罐空气压缩装置

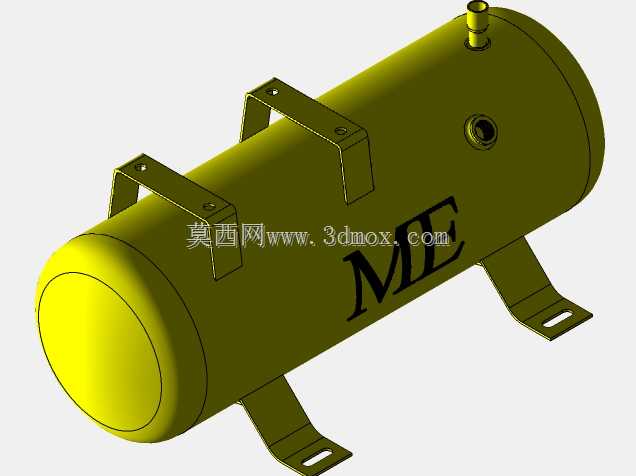

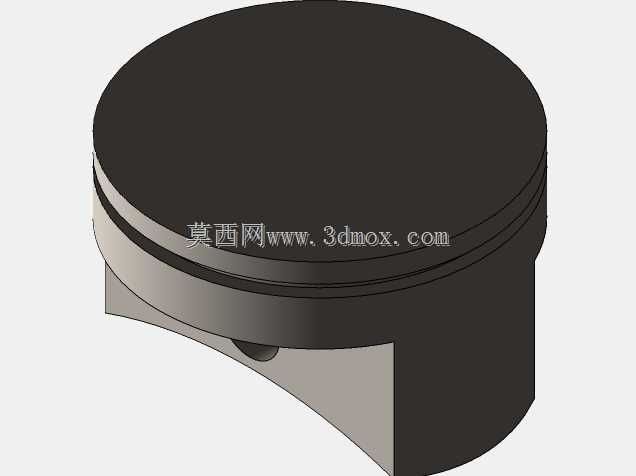

　　在小型加工门店、家装施工、汽修维保这类分散式作业场景里，压缩气源的需求往往不需要大型工业站房级别的配置，反而更看重整套气源装置的集成度、部件匹配度，以及后续维护拆装的便捷性，这套带单活塞泵的储气罐式空气压缩装置，就是针对这类中小流量、间歇供气场景做的结构设计。整套装置的核心逻辑是把活塞式压缩单元和储气缓冲单元做了集成化布局，活塞泵作为产气核心，采用单缸活塞结构，相比多缸结构，单活塞的运动副更少，日常维护时只需要检查单个缸体的活塞环磨损、阀片密封状态，对非专职设备运维的作业人员来说，排查故障的门槛更低，在偏远施工点或者缺少专业维保人员的场景下，使用者可以快速完成易损件更换，不需要复杂的专用工装。储气罐部分承担了稳压、储水、

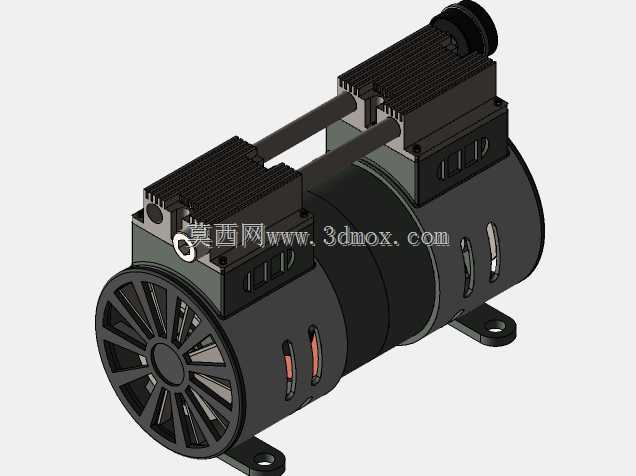

　　缓冲脉冲气流的作用，活塞泵的排气本身存在周期性的压力脉动，如果直接对接气动工具，会导致工具输出扭矩不稳定，比如用气动扳手拧紧固件时，脉动气流会让扭矩输出忽大忽小，容易出现紧固件预紧力不足或者过拧滑牙的问题，储气罐的容积匹配单活塞泵的排气量，既不会因为容积过大导致泵组长时间空载打压，也不会因为容积太小无法平抑气流脉动，罐底预留了排污接口，日常使用中压缩空气析出的冷凝水可以定期从这里排出，避免冷凝水顺着气路进入气动工具，锈蚀工具内部的运动部件，也能防止喷漆、吹尘这类作业里冷凝水混入作业介质，影响施工质量。设计过程中，活塞泵和储气罐的安装连接位置做了定位考量，泵组的安装支座直接贴合储气罐的上弧面，支座的弧度和罐体外径完全匹配，不需要额外加装过渡连接板，既减少了整机的零件数量，也让泵组运行时的振动可以直接通过罐体传导分散，降低整机运行时的共振幅度，泵组的动力输入轴端预留了和配套电机的对接位，电机安装座和泵座的相对位置做了同轴度限位，安装电机时只需要把电机法兰贴合安装面，拧紧固定螺栓就能保证电机轴和泵曲轴的同轴度，不需要反复打表调整，大幅降低了现场组装的调试难度。从安装边界来看，整套装置的外形尺寸适配常规小型作业空间，整机的重心落在储气罐的中轴线上，底部预留了四个通用脚轮的安装孔位，使用者可以根据使用场景选择固定安装或者加装脚轮移动使用，固定安装时，底部的安装孔位间距匹配常规工业角钢支架的开孔尺寸，不需要额外打孔改造支架；移动使用时，

　　脚轮安装位的承重经过核算，满载状态下（储气罐额定压力、泵组和电机全部安装完成）的总重量不会超过脚轮的额定承重，避免移动过程中出现脚轮变形、卡滞的问题。气路接口的位置设置在储气罐的侧上方，避开了泵组的运动部件和电机的散热风道，外接气管时不会和运动部件产生干涉，也不会因为遮挡电机散热风道导致电机过热，接口采用通用的气动快插螺纹标准，市面上常规的气动软管、三联件、调压阀都可以直接对接，不需要定制转接头。活塞泵的进气端设置了可拆卸的空气滤芯，滤芯的安装位置预留了足够的操作空间，更换滤芯时不需要拆解泵体的其他部件，只需要拧开滤芯盖就能取出更换，日常保养的操作步骤被尽可能简化，适合非专业设备操作人员上手。整套装置的结构没有冗余的装饰性部件，

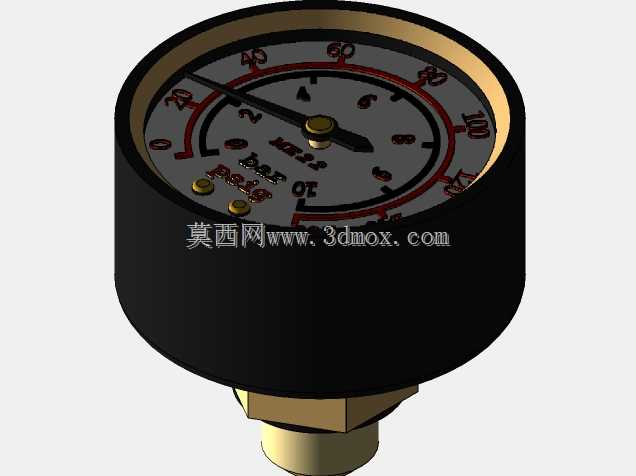

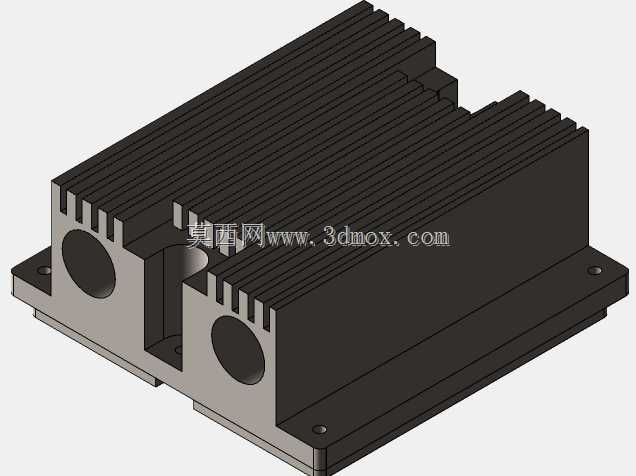

　　所有外露的部件都承担实际功能，泵体的散热筋直接和外界空气接触，运行时产生的热量可以通过散热筋快速散出，不需要额外加装散热风扇，减少了故障点；储气罐的压力表接口、安全阀接口都采用标准开孔尺寸，后续校验压力表、更换安全阀时，可以直接采购通用标准件替换，不需要找原厂定制配件，降低了长期使用的维护成本。在实际使用场景里，这套装置可以满足单台或者两台小型气动工具的同时用气需求，比如家装作业里的气动钉枪、吹尘枪，汽修场景里的小型气动扳手、胎压充气枪，或者小型加工点里的气动夹具、气动吹屑喷嘴，供气压力稳定在常规作业需要的压力区间，不会出现压力骤降导致工具出力不足的问题。设计时也考虑了不同使用环境的适配性，所有外露的金属连接件都做了防锈处理，在潮湿的施工环境或者有少量切削液飞溅的加工场景里，不会短时间出现锈蚀卡死的问题，连接螺栓的规格统一采用常规公制标准，现场维护时只需要准备一套常规公制扳手就能完成所有拆装操作，不需要准备特殊规格的工具。
