饲料输送管路用角式法兰止回阀结构设计

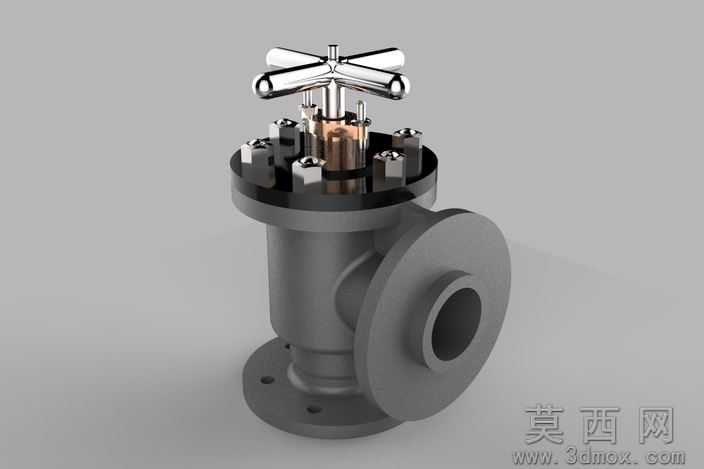

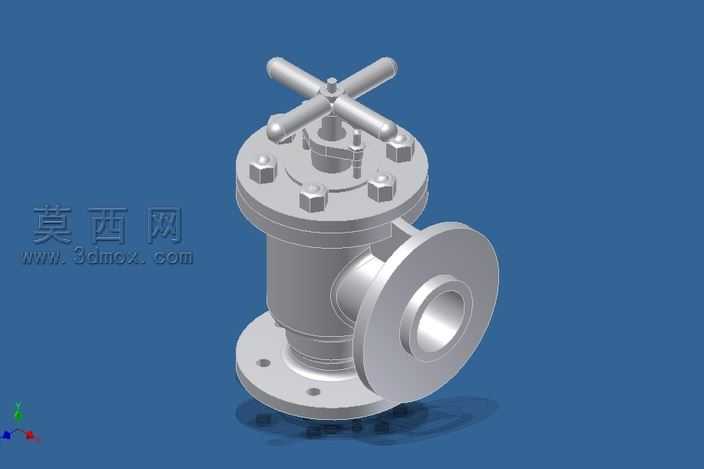

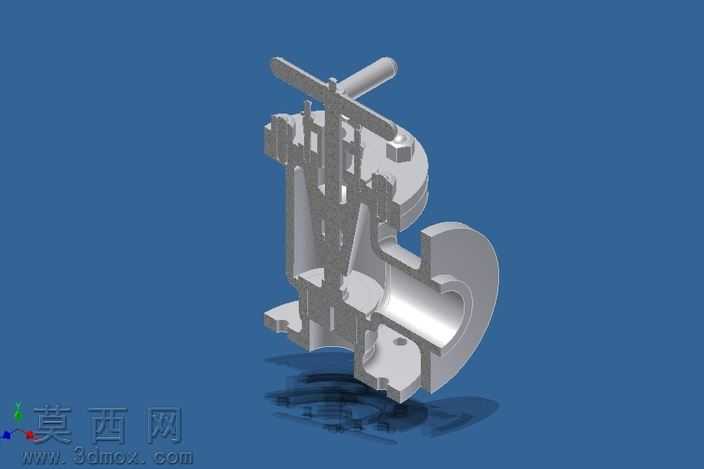

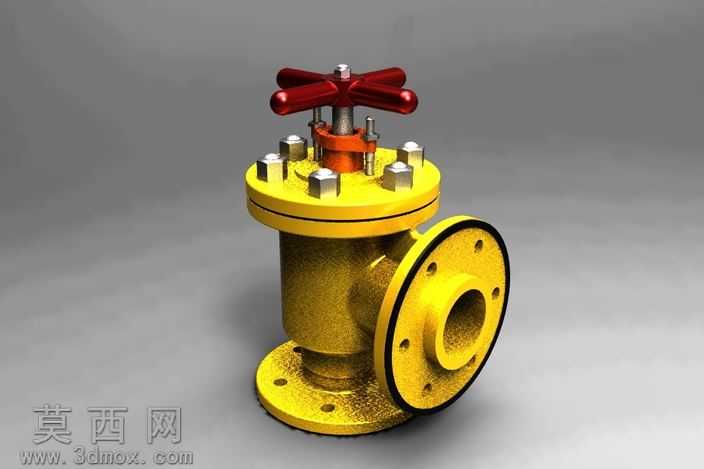

本模型为饲料输送管路专用的角式法兰止回阀，整体采用三维参数化建模完成，建模过程中严格遵循阀门行业通用设计规范，兼顾饲料输送工况的特殊使用需求。模型整体结构分为顶部操作手轮、阀盖紧固组件、阀体主体、侧部法兰连接端、底部法兰安装端五个核心部分，各部件间的装配关系完全还原实际工业产品的装配逻辑，所有配合面均预留了合理的工程公差，可直接用于后续工程出图或生产参考。建模阶段首先绘制阀体的基础轮廓草图，通过旋转、拉伸等基础特征生成阀体的主体流道结构，流道内壁做了平滑过渡处理，避免饲料输送过程中出现物料残留、卡堵的问题，适配饲料颗粒、粉料的输送特性。顶部手轮采用十字型四辐结构，通过拉伸切除完成握持部位的防滑造型，手轮与阀杆的连接部位做了定位卡槽结构，还原实际阀门的操作传动逻辑。阀盖与阀体的连接采用六组六角头螺栓均匀分布的紧固结构，每个螺栓、螺母都单独建模完成，螺纹细节做了简化示意处理，既保证结构展示的完整性，又控制了整体模型的面数，提升后续渲染、装配操作的流畅度。侧部出口与底部入口均采用标准法兰连接结构，法兰盘上的螺栓孔按照对应压力等级的法兰标准做了均匀分布，法兰密封面的凸台结构也完整还原，可直接匹配标准管路法兰的安装尺寸。渲染阶段采用金属哑光银材质模拟阀门常用的铸钢基材，材质参数调整为略带磨砂的金属质感，避免过度反光影响结构细节展示，场景背景选用深蓝色纯色背景，搭配柔和的环境光与定向补光，将阀门的轮廓层次、部件分界清晰呈现，底部添加柔和的投影效果增强模型的立体感。设计过程中充分考虑饲料输送工况的防堵、耐磨需求，将阀瓣的启闭行程做了优化，流道转弯处做了大圆弧过渡，避免物料堆积，整体结构紧凑，角式的结构设计可直接适配管路90度转向的安装场景，减少管路配件的使用数量，降低饲料输送管路的整体安装成本。
