标准2U机架式通讯设备机箱结构设计

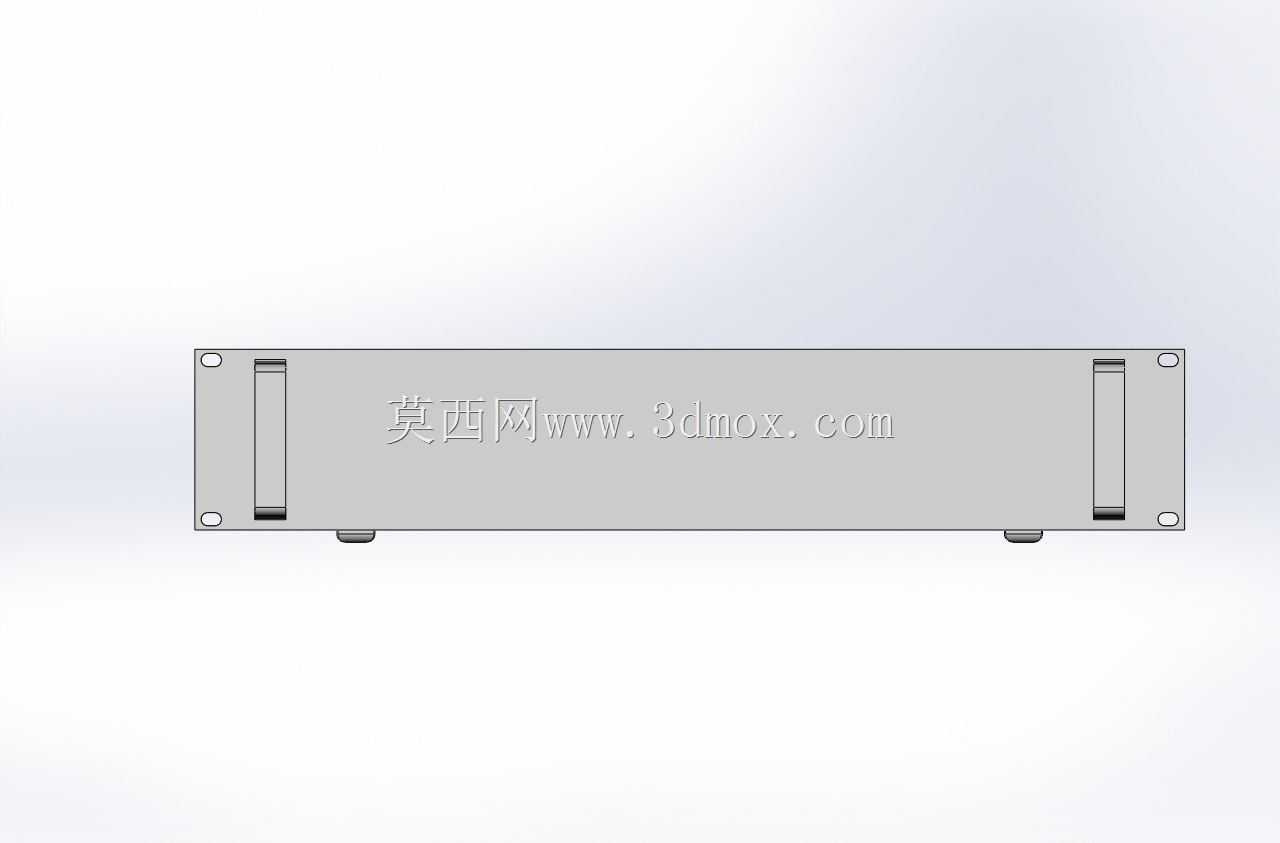

　　在通讯机房、工业控制机柜的标准19英寸机架部署场景中，机架式设备的机箱结构直接决定了设备的安装兼容性、散热效率与长期运行稳定性，本次呈现的2U规格机架式机箱，正是针对标准机柜安装场景设计的钣金结构件。从安装边界来看，该机箱严格遵循19英寸机架的安装规范，两侧前置的安装耳预留了标准机柜固定孔位，可直接与机柜立柱的方孔条通过螺丝锁紧，无需额外转接配件，适配绝大多数数据中心、工控机柜的安装孔距要求。外形尺寸上，机箱宽度匹配标准机架的内部净宽，深度方向预留了足够的内部走线与板卡安装空间，高度严格控制在2U规格对应的机架占用空间内，不会挤占上下层设备的安装位置，整体尺寸参数为425x245x28.7，其中28.7的高度对应2U机架单元的标准高度冗余，既保证了内部元器件的安装空间，也避免了尺寸超差导致的机架安装干涉。

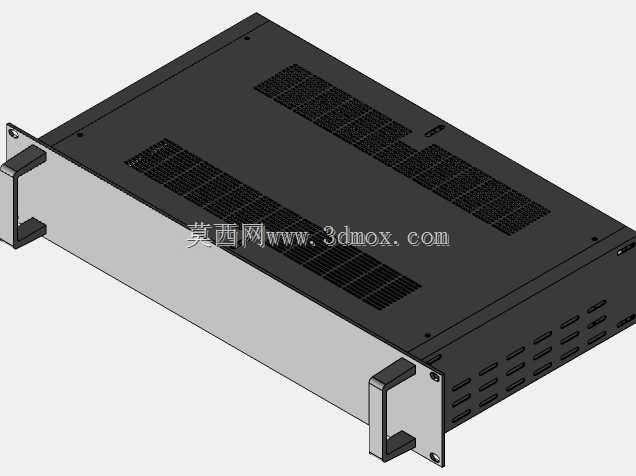

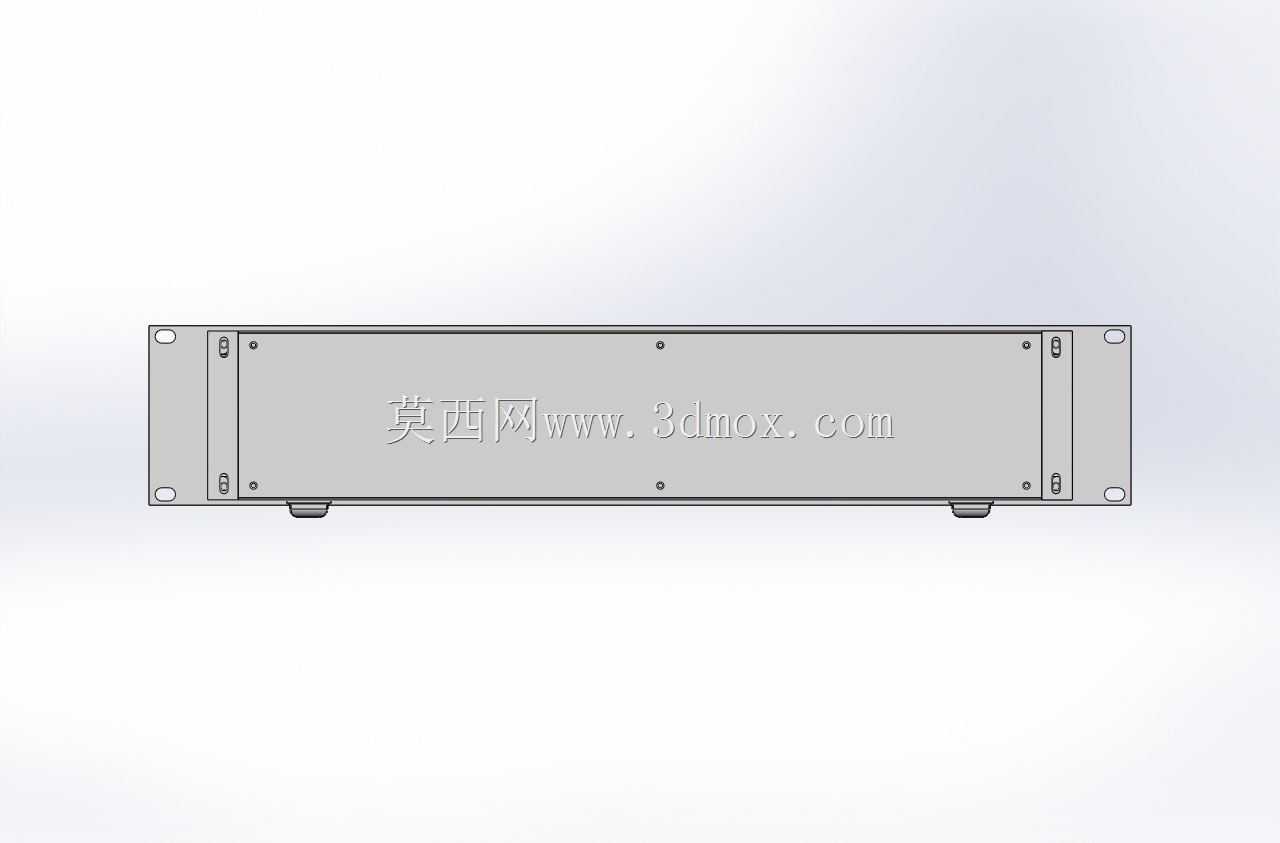

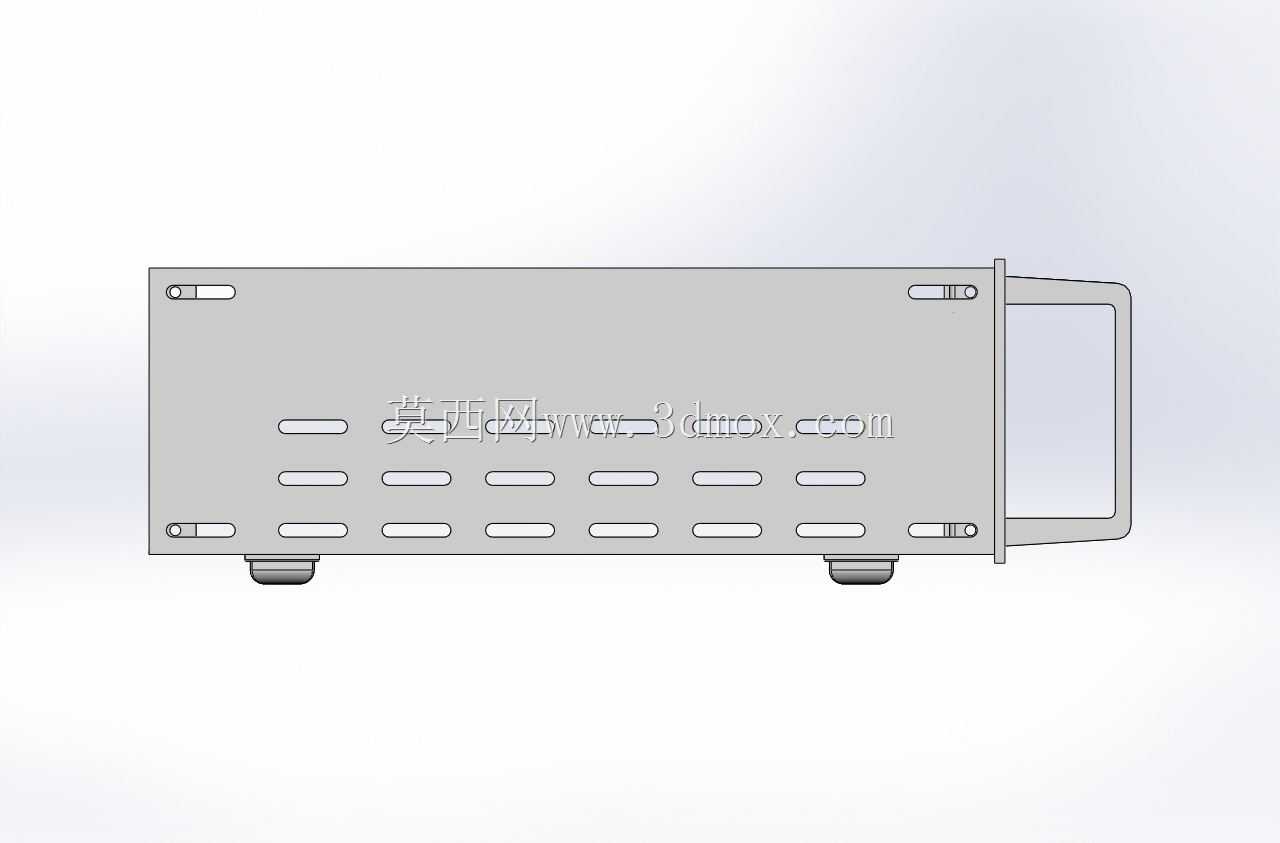

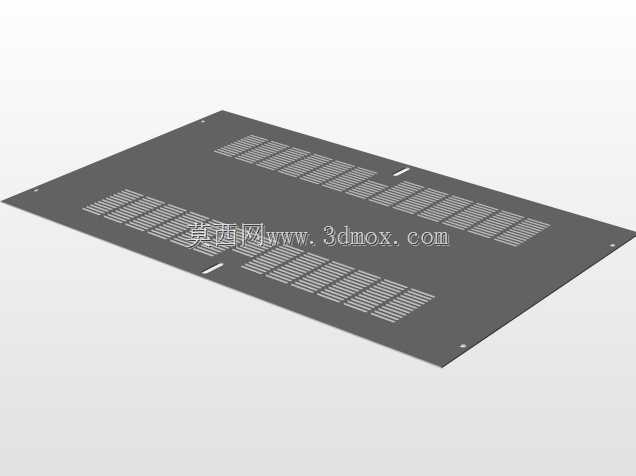

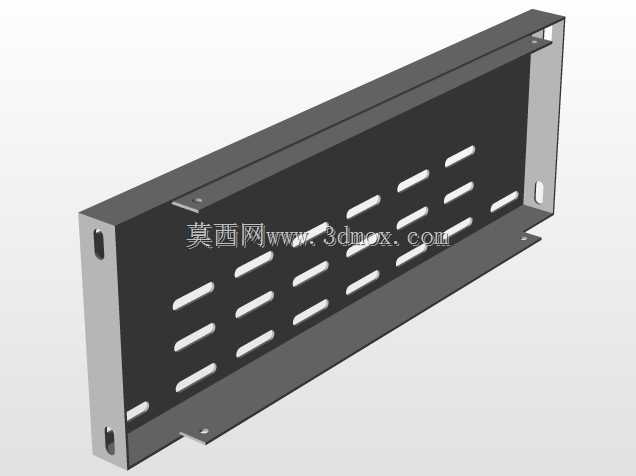

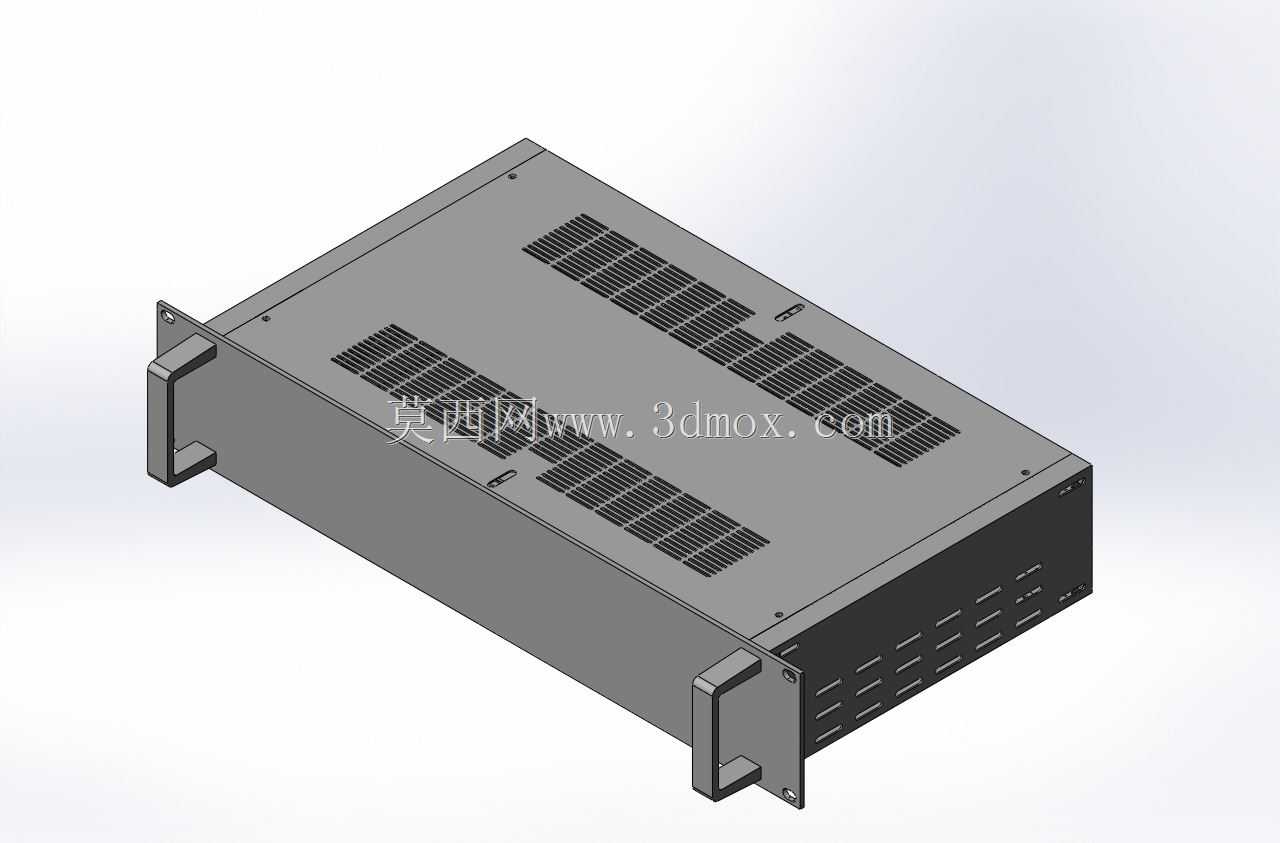

　　从功能特性来看，机箱顶面设计了多组阵列式通风栅格，栅格的开孔方向与内部散热风道走向匹配，可配合机箱内部的轴流风扇形成从下到上或者从前到后的顺畅散热通路，避免热量在机箱内部积聚，保障通讯板卡、电源模块等发热元器件在额定温度范围内稳定运行。机箱侧面同样设计了辅助通风孔，在高负载运行场景下可补充进风或排风，进一步提升整体散热能力。机箱前后端的结构设计预留了接口面板的安装位，可根据实际搭载的设备类型配置电源接口、通讯接口、指示灯等组件，前端的把手结构方便运维人员在机柜内抽拉设备，进行检修、板卡更换等操作，把手采用折弯钣金一体成型，与机箱主体通过螺丝紧固，承重能力满足满配板卡状态下的抽拉需求，不会出现变形、断裂的问题。

　　设计思路上，整个机箱采用分体式钣金拼接结构，各个板件通过折弯、冲压成型后，采用螺丝紧固或者拉铆连接的方式组装，相比一体焊接结构，这种拼接式设计更便于后期的内部元器件装配与维护，不需要破坏机箱整体结构即可拆开侧板进行检修。钣金件的折弯圆角、板材厚度都经过受力校核，在保证整体结构刚性的前提下尽可能控制整机重量，避免安装时机柜立柱承重过载。安装耳的位置做了局部加强处理，因为设备安装后整个机箱的重量都通过两侧安装耳传递到机柜立柱上，加强结构可避免长期承重导致安装耳变形，出现设备下坠、倾斜的问题。机箱表面采用哑光喷塑处理，既提升了钣金件的防锈耐腐蚀能力，也避免了机房内光线反射造成的运维人员视觉干扰，同时喷塑层的绝缘特性可降低机箱漏电带来的安全风险。

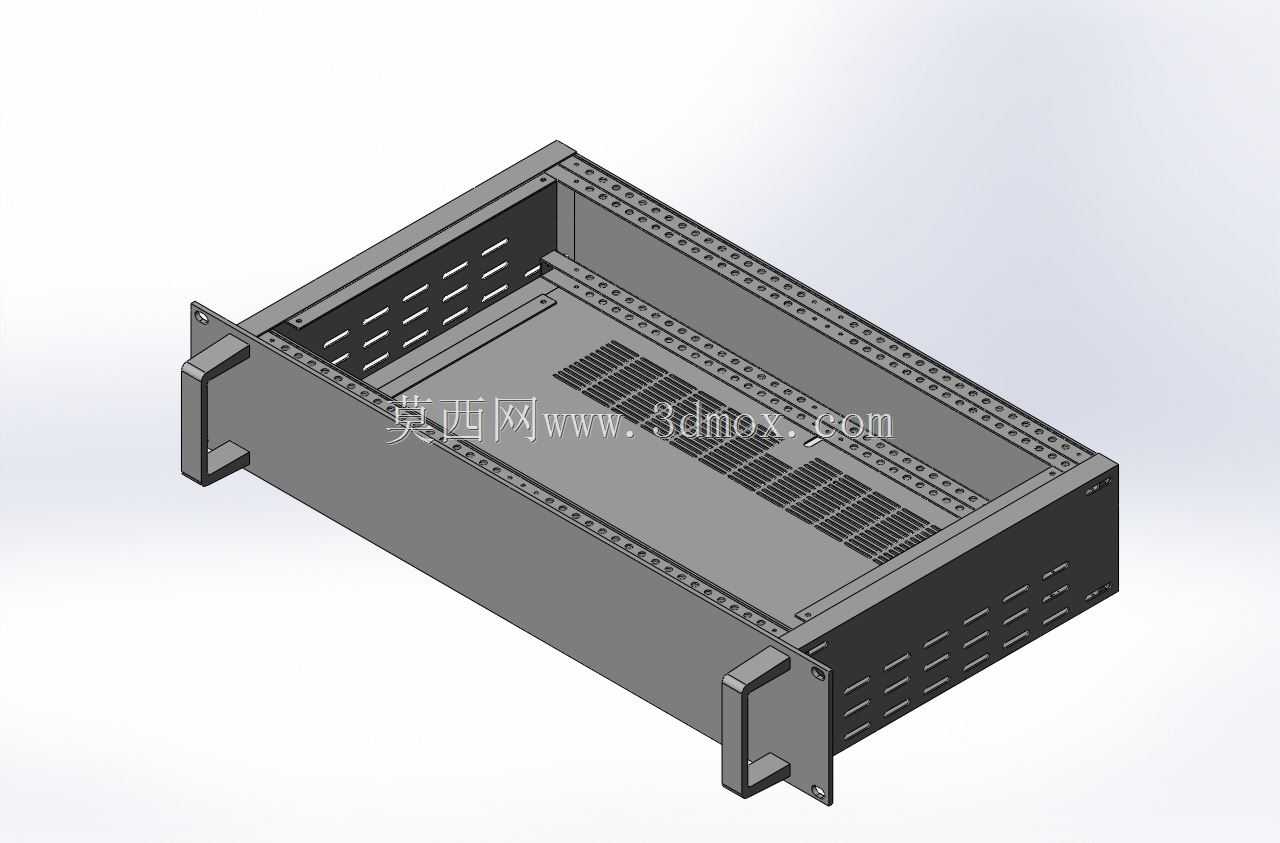

　　在实际应用中，这类2U机箱可搭载工业交换机、光纤收发器、工控主机、通讯网关等多种标准机架式设备，广泛应用于数据中心机房、工厂自动化控制机柜、通讯基站机柜、安防监控机房等场景。设计过程中充分考虑了机房运维的实际需求，机箱的所有外露边都做了卷边或者去毛刺处理，避免运维人员操作时被锋利的钣金边缘划伤；各个板件的拼接缝隙控制在合理范围内，既保证了组装精度，也避免了缝隙过大导致的电磁泄漏问题，满足通讯设备的电磁兼容相关要求。内部预留了标准的板卡安装螺柱位、电源安装位与走线槽空间，结构设计人员可根据实际搭载的元器件类型快速调整内部安装点位，不需要对机箱主体结构做大幅修改，缩短了非标通讯设备的结构开发周期。从安装维护的角度，机箱的可拆卸侧板设计让运维人员不需要将整个设备从机柜上拆下，即可打开侧板进行内部接线、元器件更换等操作，大幅降低了机房运维的操作难度与时间成本，尤其适合高密度部署的机柜场景，减少运维操作对相邻设备的影响。
