直角弯插式DB9串口连接器结构设计

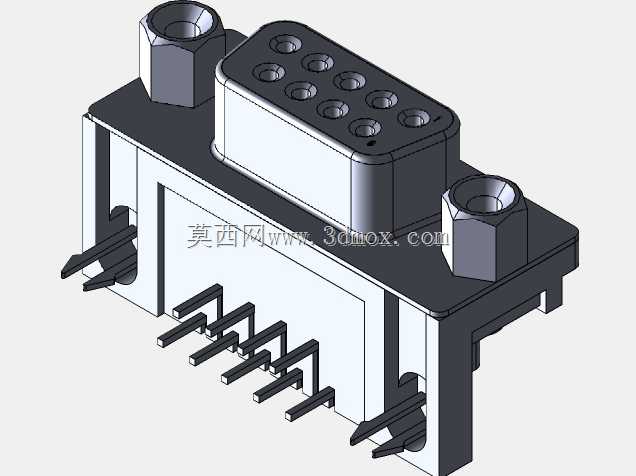

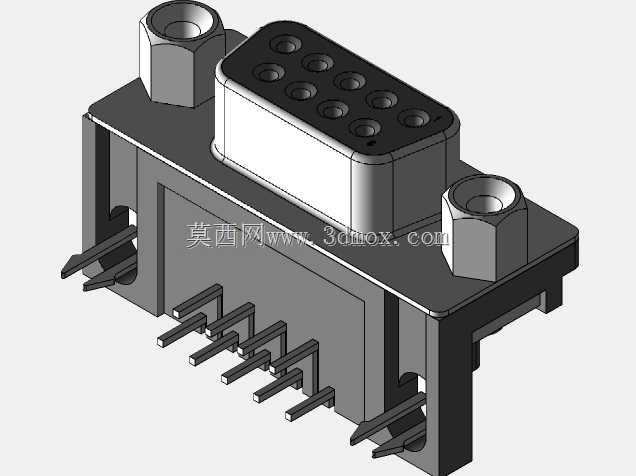

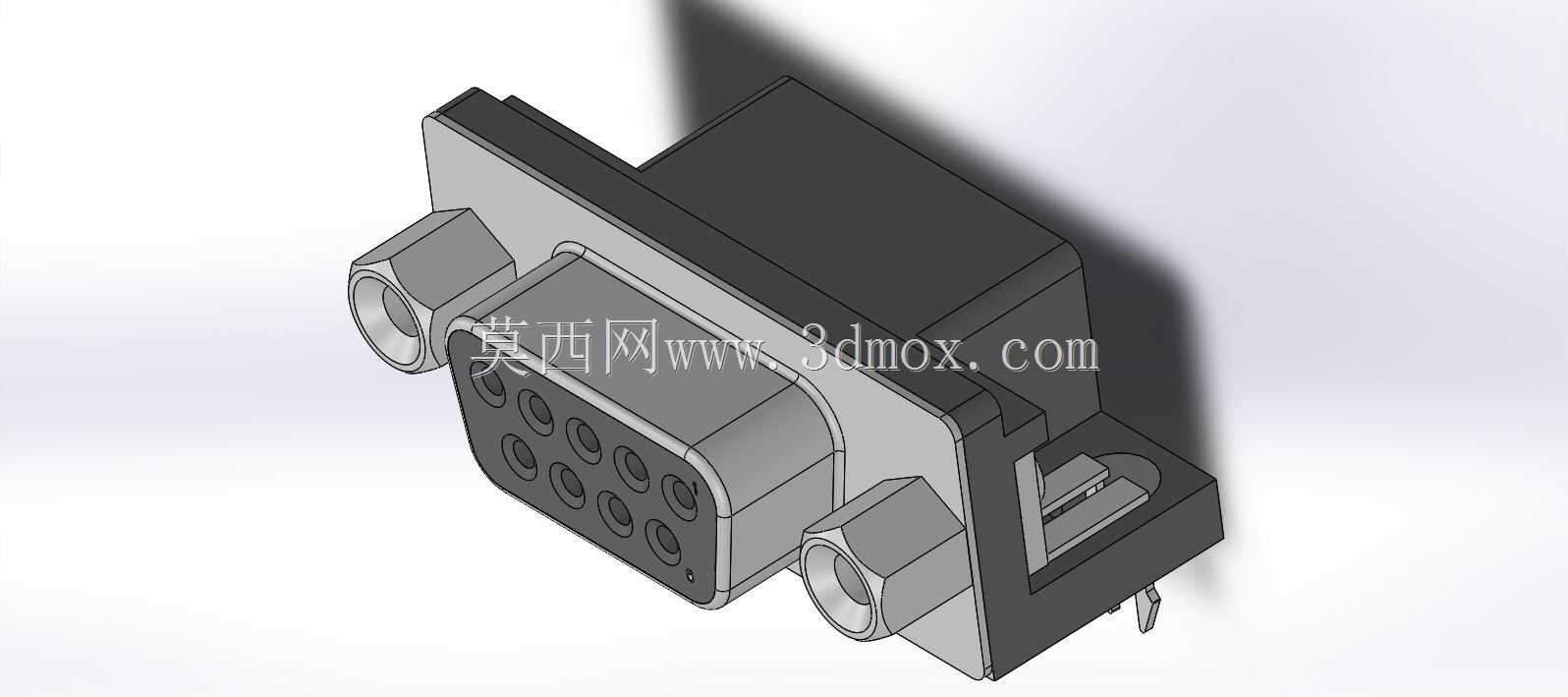

　　在工业控制、通讯设备、测试仪器的板卡互联场景里，DB9接口是沿用多年的经典串行通讯连接件，这款弯插式结构的DB9连接器，主要针对PCB板侧装、设备内部走线空间受限的安装场景设计，区别于直插式结构占用板上垂直空间大的问题，90度弯角的插针布局能够让线缆从平行于板面的方向引出，大幅压缩设备内部的垂直安装空间，适配薄型壳体、紧凑型工控模块的布局需求。从结构细节来看，连接器主体采用绝缘基座包裹9根信号插针，插针排布遵循标准D-SUB接口的防呆梯形轮廓，从根源上避免插反导致的针脚弯折、信号接反问题；基座两侧集成了带内螺纹的金属固定柱，安装时可通过配套螺丝将公母头对插后锁止，避免设备运输、运行过程中受振动影响出现接口松脱、通讯中断的问题，

　　固定柱的伸出长度、螺纹规格完全匹配行业通用DB9连接的锁付尺寸，可直接兼容市面上常规的DB9公头、串口线缆接头，无需额外定制适配配件。金属屏蔽外壳采用卡扣式结构与绝缘基座装配，外壳覆盖整个接插区域，能够在工业现场复杂电磁环境下屏蔽外界信号干扰，保障RS232、RS485等串行通讯的信号传输稳定性，外壳的折弯边角做了圆角处理，避免装配时划伤操作人员手部、刮损周边线材绝缘层。设计过程中优先考虑了波峰焊的工艺适配性，弯插针的伸出长度、引脚间距严格遵循PCB布线的通用规范，引脚共面度控制在常规SMT、波峰焊工艺允许的公差范围内，避免焊接时出现虚焊、连锡问题；安装法兰的定位孔尺寸、孔位间距与行业通用的面板开孔尺寸完全匹配，

　　既可以直接焊接在PCB板上通过板卡定位，也可以通过法兰螺丝固定在设备壳体的面板开孔处，两种安装方式可根据设备结构灵活选择。从安装边界来看，这款弯插连接器焊接到PCB板后，垂直于板面方向的突出高度远低于直插型号，平行于板面方向的引出端预留了足够的线缆插拔空间，不会与板上相邻的电容、芯片等元器件产生空间干涉；接插端的插拔力设置在合理区间，既保证公母头对插后接触可靠，又不会出现插拔过紧导致的操作困难、针脚受力变形问题。在实际应用中，这类连接器广泛用于工控板卡的调试接口、串口通讯模块的外接端口、老式外设的通讯连接、工业传感器的信号传输端口等场景，其成熟的结构经过数十年的行业验证，接触可靠性高、配件通用性强，在紧凑型设备的结构设计中，

　　选用弯插式DB9能够在保证接口通用性的前提下，最大化压缩设备内部的走线空间，降低整体结构的设计难度。建模过程中对所有配合尺寸做了公差匹配，绝缘基座与金属外壳的卡扣配合量、插针与基座的过盈配合量、固定柱与基座的装配定位都做了细节还原，能够直接用于结构评审、安装干涉检查、PCB板框的适配设计，不需要额外调整尺寸即可导入装配体完成整机的布局验证。
