带安装耳角的黑色密封塑料接线盒结构

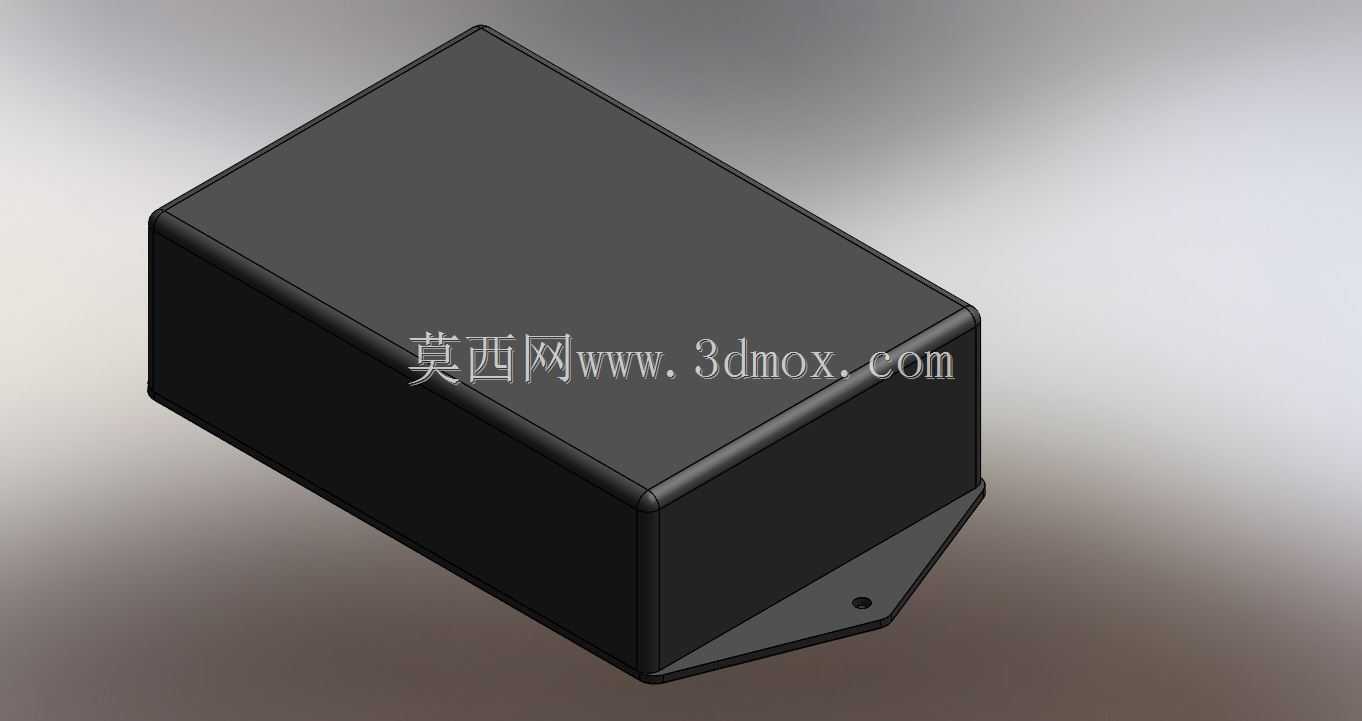

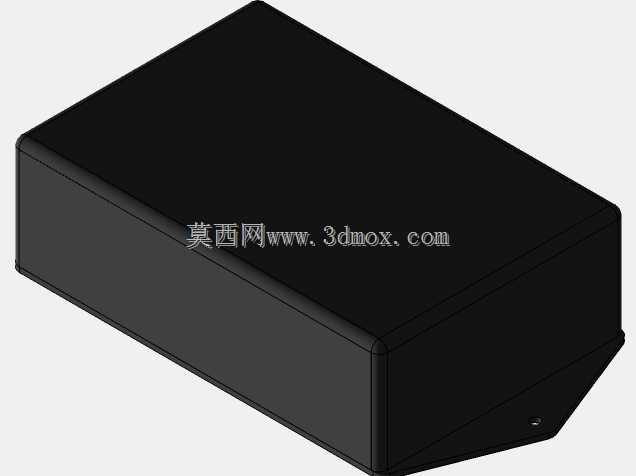

　　做通讯设备内置模块防护结构设计的时候，这类带单侧安装耳的箱形塑料壳体是选型库里的常客，很多刚入行的结构工程师容易忽略这类小壳体的安装边界细节，最后打样回来才发现装不进设备仓，或者固定孔位和内部PCB支架干涉。这款壳体的外形尺寸控制在90mm×134mm×42mm，属于中小型的模块防护壳，主体采用长方体切角造型，底部延伸出的三角安装耳上预留了单个固定孔，这种单耳配合壳体另一侧的抵接边的固定方式，比四角带安装柱的壳体更省安装空间，适合在通讯设备的机架侧方、弱电井的壁挂支架、小型工控终端的内部仓体里使用，不需要在安装面预留四个孔位的加工量，单颗螺丝加侧边卡位就能完成固定，现场装配的时候能省不少拧螺丝的工时。

　　从功能特性来看，这类塑料壳体主要承担内部电子模块的物理防护、绝缘隔离作用，壳体的合模缝做在侧边棱线位置，上下盖扣合之后棱边的R角过渡能避免应力集中，日常使用中碰到轻微磕碰不会轻易出现裂边，ABS或者PP注塑的材质本身就有不错的绝缘性能，能避免内部电路板和外部金属机架接触造成短路，封闭的盒体结构也能阻挡日常环境里的浮尘、少量溅水落到电路板上，适合用在室内通讯配线架、门禁控制模块、小型信号转换装置的外层防护。设计的时候要注意，壳体的内壁要预留1.5-2mm的壁厚余量，不能为了省材料把壁厚做太薄，不然注塑的时候容易出现缩水凹痕，装配的时候拧固定螺丝也容易把柱位拧裂。

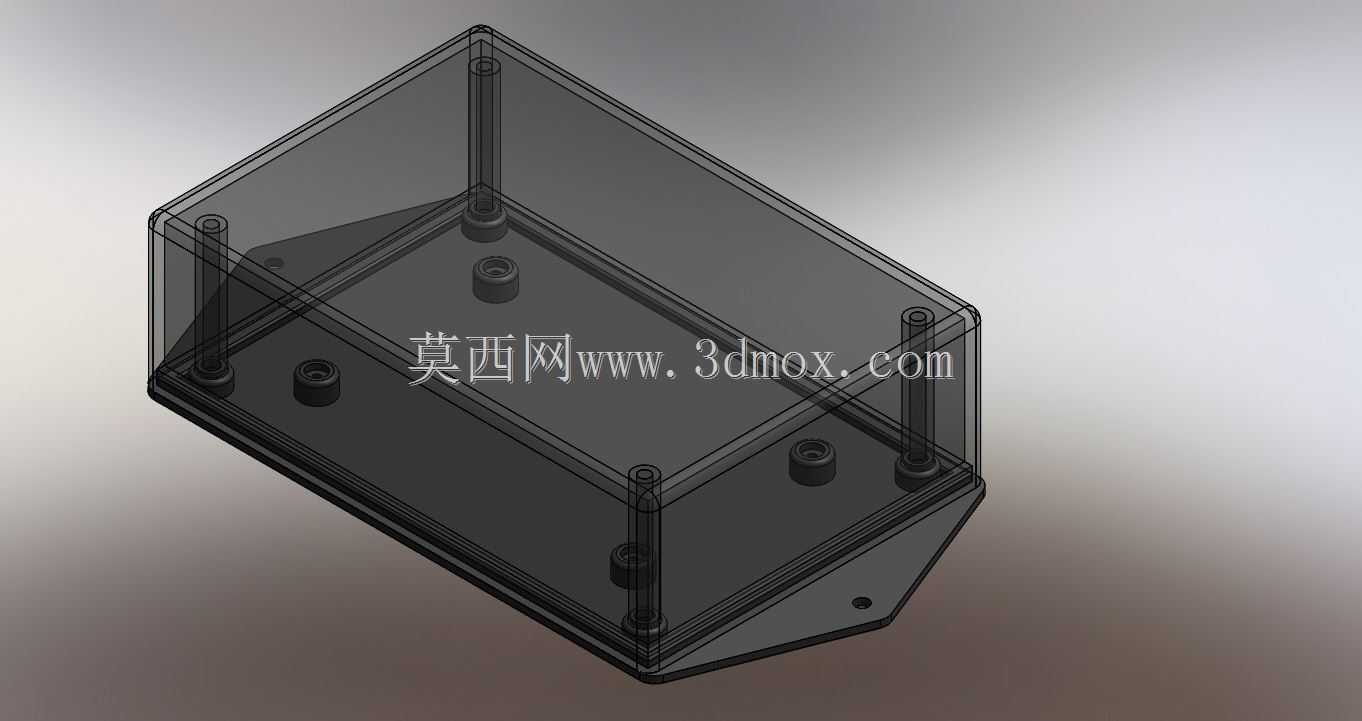

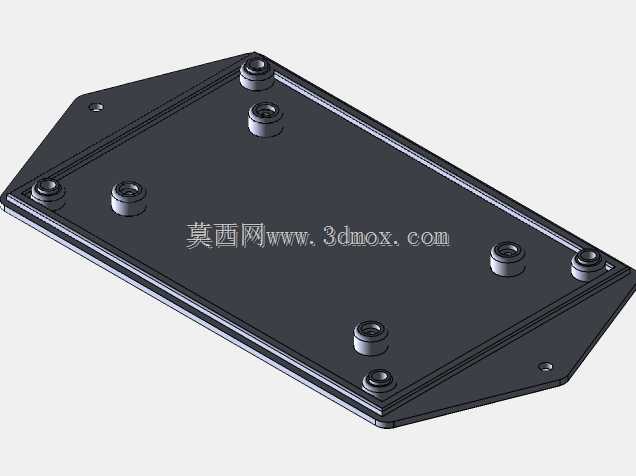

　　实际做结构适配的时候，首先要核对安装耳的突出长度，这款壳体的安装耳从盒体侧边斜向延伸，突出盒体底面的高度和盒体底部的加强筋齐平，安装的时候整个盒体的底面能完全贴附在安装面上，不会出现翘边的情况，固定孔的孔径要适配M3或者M4的自攻螺丝，孔位周边做了加厚的凸台，避免螺丝锁紧的时候应力集中把安装耳扯裂。盒体内部的可用空间要扣除内壁的脱模斜度占比，通常这类注塑壳的内壁脱模斜度在1°-1.5°，设计内部PCB板的尺寸的时候，不能直接按外壁尺寸减两个壁厚来算，要留出斜度造成的上部尺寸缩小量，不然PCB板塞到盒盖位置就会卡住。另外上下盖的扣合位置要预留卡扣或者超声波焊接的余量，如果是用螺丝固定上下盖，还要在盒体内部四角预留对应的螺丝柱，柱位的高度不能超过盒体内部净高，不然合盖的时候会顶到上盖内表面，出现合缝不严的问题。

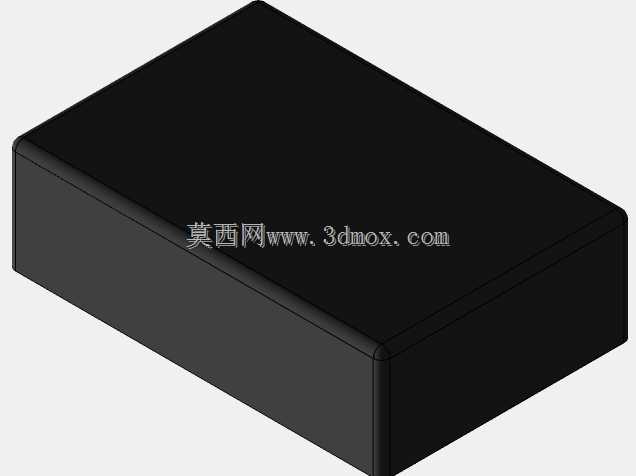

　　这类壳体在通讯场景里的适配范围很广，不管是做RS485信号转换模块的外壳，还是做小型光纤分路器的防护盒，或是弱电系统里的继电器模块封装，都能用到这个尺寸的结构，相比方形无安装耳的通用塑料盒，带延伸安装耳的款式不需要额外做安装支架，直接就能固定在DIN导轨旁的安装板上，或者壁挂在墙面的弱电盒旁边，减少了额外加工支架的工序。设计建模的时候要注意安装耳和盒体衔接位置的圆角过渡，这个位置是应力集中的高发区，如果直角衔接，摔落或者受到侧向冲击力的时候，安装耳很容易从盒体根部断裂，做R3-R5的过渡圆角之后，应力能顺着圆角分散到盒体侧壁，结构强度能提升40%以上。另外盒体的所有外棱都做了小圆角处理，一方面是注塑的时候方便料流填充，减少尖角位置的缺料问题，另一方面装配的时候也不会划伤操作人员的手，毕竟现场布线的时候很多时候是徒手操作，尖锐的棱边很容易划破手套甚至划伤皮肤。

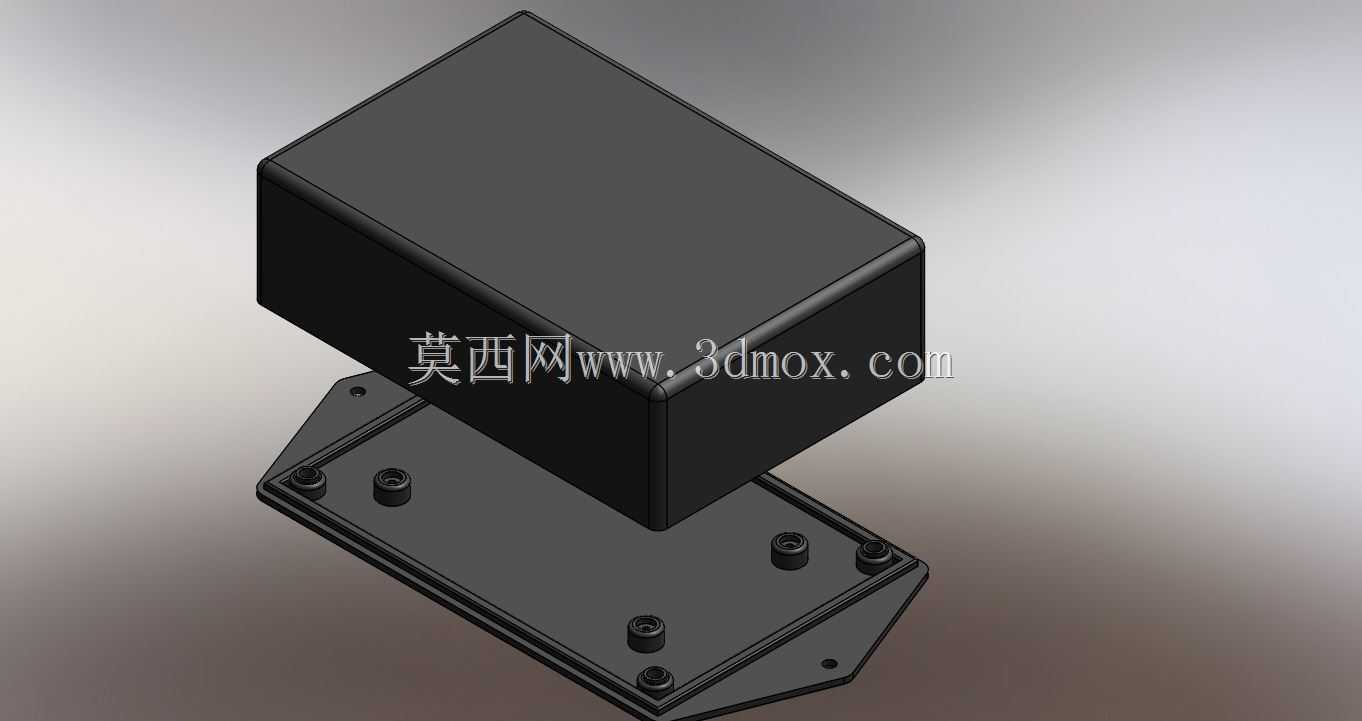

　　还要注意盒体的开盖方向，这款壳体的上下盖分模面在高度方向的中间位置，打开之后内部的腔体深度上下各占一半左右，布置内部元器件的时候，高度较高的元件比如电容、接线端子要尽量放在下半盒的位置，避免合盖的时候元件顶到上盖内壁。如果需要在盒体侧面开接线孔，要提前在建模的时候预留孔位的凹台，现场加工开孔的时候不会钻歪，也能保证开孔之后的边缘整齐，配合防水接头或者护线圈能达到更好的防护效果。很多工程师选型的时候只看外部长宽高，忽略了安装耳的位置和固定孔的大小，最后买回来的壳体要么安装孔和现场的支架孔位对不上，要么安装耳突出太多超出了设备仓的内部宽度，不得不二次切割打磨，反而耽误项目进度，提前在建模阶段把安装边界、内部空间、固定方式都核对清楚，才能减少后续打样装配的返工量。
