产线托盘条码自动扫描工作站结构设计

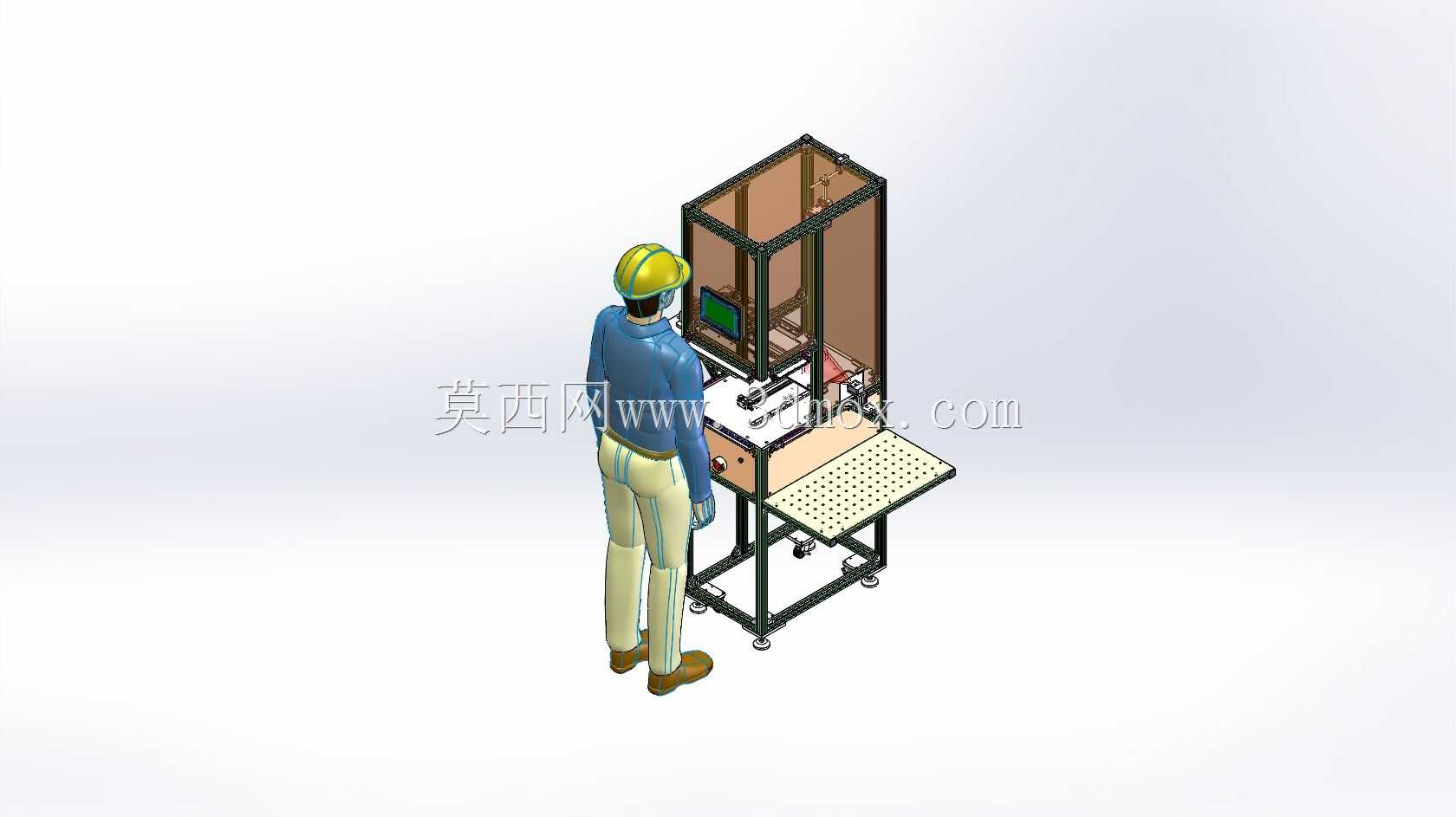

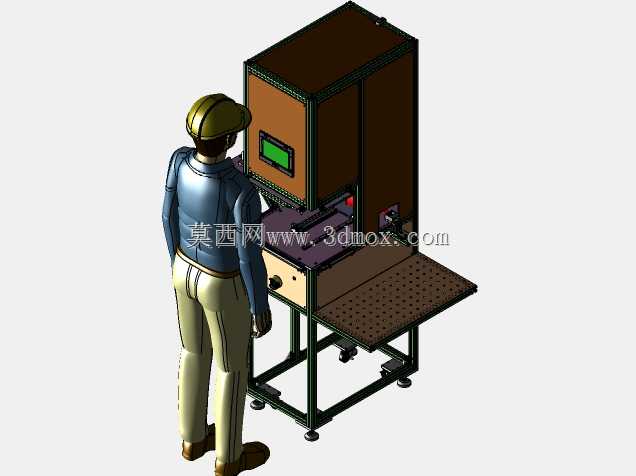

　　这套设备主要面向电子制造、仓储物流的产线末端工位，解决FG托盘流转过程中的条码信息自动采集需求，替代传统人工手持扫码的作业模式，适配流水线连续作业的节拍要求。设备整体采用铝型材拼接机架作为承载主体，底部配置可调脚杯与脚轮组合结构，既可以在工位固定后调平保证设备稳定性，也能在产线布局调整时快速推移移位，适配车间多工位灵活部署的需求。机架上部设置半封闭防护围板，采用透明亚克力与钣金组合的防护形式，既可以阻隔外部环境粉尘、杂光对扫码识别环节的干扰，也能让运维人员直观观察内部扫码作业状态，无需频繁拆卸防护结构即可排查卡料、识别失败等常见异常。设备前端设置带孔位的伸缩式托盘承载台，台面采用多孔铝板加工，

　　既可以根据不同尺寸的FG托盘调整定位挡块的安装位置，适配多规格托盘的承载需求，多孔结构也能减少托盘与台面的接触面积，避免托盘底部残留的碎屑、污渍堆积影响放置精度，托盘伸出位刚好对接产线出料端，操作人员只需将流转过来的FG托盘放置在承载台指定区域，设备即可自动触发扫码流程，无需额外的按钮操作，降低作业人员的操作复杂度。内部扫码组件采用可调式安装支架设计，支架预留多组调节腰孔，可以根据托盘上条码的印刷位置、尺寸大小调整扫码器的安装高度与倾斜角度，保证扫码镜头的视场完全覆盖托盘条码粘贴区域，针对不同反光度的条码标签，还可以在支架上加装辅助补光组件，减少车间复杂光照环境下的识别失败率。设备侧面预留电气元件安装位，

　　内置的信号处理模块可以直接对接产线MES系统，扫码获取的条码信息会实时上传至产线管理系统，自动完成托盘对应的产品信息绑定、流转记录更新，识别失败时会触发声光提示，提醒作业人员检查条码粘贴状态或者托盘放置位置，避免不合格品流向下一工位。从安装边界来看，设备整体占地尺寸控制在单人操作工位的合理范围内，操作人员站立作业时的操作高度符合人体工程学要求，无需弯腰或者抬手过高即可完成托盘取放动作，长时间作业也不会产生过度疲劳。机架的型材连接处采用标准角件连接，没有采用复杂的焊接结构，后期如果需要调整设备高度、拓展其他检测功能，只需要拆卸对应位置的紧固件即可完成型材的增减改装，不需要整体重新加工机架结构，降低了设备后期改造成本。

　　设备内部的走线全部沿型材内置槽位布置，外部没有裸露的线缆，既避免了作业过程中线缆被拉扯损坏的风险，也让设备整体外观更整洁，日常清洁维护时不会被线缆勾挂。在扫码作业流程设计上，托盘放置到位后，承载台会自动带动托盘进入机架内部扫码区域，到位后触发扫码器完成图像采集与信息识别，识别完成后承载台自动伸出回到取放位，整个动作循环节拍控制在6秒以内，匹配大部分消费电子产线的流转节拍要求，不会成为产线的效率瓶颈。针对托盘放置偏位的情况，承载台周边设置的柔性定位挡块可以在托盘进入时自动导正位置，避免因为托盘偏斜导致条码超出扫码视场，挡块采用软质聚氨酯材料加工，接触托盘时不会刮伤托盘表面或者产品外包装。
